码垛是内部物流中要求最苛刻的应用之一。在运输之前,将纸箱、包装袋或包装瓶堆放在托盘上,这个过程需要保证效率。同理,卸垛也是如此。无论是传统的还是采用机械臂的自动码垛解决方案,都能极大地提高生产力和效率。业界一直在不断创新,寻求高灵活度、高效率、空间要求小的方案。在这样的背景环境下,自动化码垛机器人系统越来越火热。它们可以胜任这样的工作,应用十分灵活,可以满足不断变化的需求,大大降低了搬运成本。在处理不同包装时,机器人码垛优势显著。

然而,传统的机械臂码垛和卸垛过程中非常僵硬并耗时,“盲目”工作,无法处理移动或者变形的货物。为了使这些机械臂“思路清晰”,总部位于曼谷的Speed Solution Group 有限公司和泰国ABB机器人公司合作开发了一套自动化3D码垛视觉解决方案。采用虹科合作伙伴IDS的Ensenso 3D相机结合到ABB机器人公司开发的机械臂上,实现高精度、高可靠性自动化卸下不同尺寸、不同形状的货物。

应用

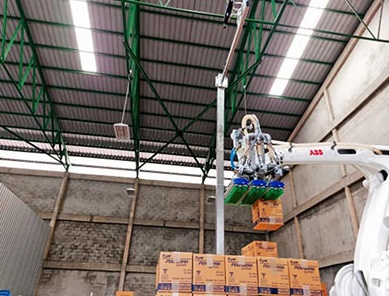

在无人仓库中,可以应用全自动卸垛机械臂。最重要的一点是,机械臂必须能够准确识别和处理各种型号产品,从托盘上卸下来。借助Ensenso 3D X36系列相机,便可完成这项具有挑战性的任务。这个系列相机最大可支持5米工作距离并且能够探测达数立方米体积的物体,可快速提供精确的图像,操作速度快,数据吞吐量大。


机械臂配备X36相机,在一堆箱子可准确检测出各个箱子的准确位置。Ensenso 3D相机的工作原理基于结构光。两个相机从两个不同的角度获取同一物体的图像。虽然相机看到的场景相同,根据相机投射的光线,物体的位置是不同的。两个相机的距离、视角以及焦距是已知的,Ensenso软件可以确定每一张图像物体像素点的三维坐标。最终结果呈现出3D点云,为进一步基于三维对象信息的应用奠定了基础。

在本例中,用该相机提供精确的点云图像,利用点云中所包含的图像信息,系统以毫米级精度计算出货箱的位置,结合Speed Solution Group 有限公司的NX软件将货箱的位置发送给ABB机械臂,形成一套强大的3D视觉软件系统,该系统处理速度快,性能稳定,使得机械臂能够以最高的精度准确抓取货箱,不会对货箱造成任何损坏。


该系统采用ABB控制器,通过千兆以太网(TCP/IP网络协议)连接3D相机,启动视觉系统,获取货箱位置和传送的位置。可以通过ABB软件设置机械臂参数,这使得系统不仅能够确定货物的准确位置,而且还能优化机械臂行动路径,以最高效率可靠运行。

SSG有限公司销售经理Athapol Tantisantikorn认为:“Ensenso的3D视觉技术、我们的3D视觉系统和稳定的NX软件一起提供了一个非常灵活且高效的解决方案。该系统可以同时处理不同大小、不同形状的货物”。该软件是与德国的ABB公司合作开发的,在仓库出库的应用中非常成功。

相机

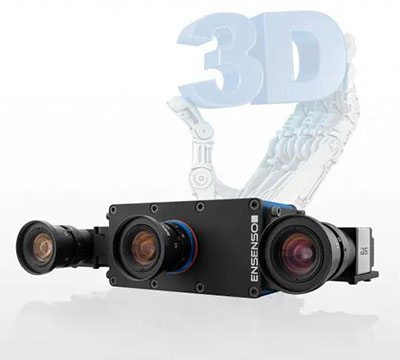

对于此类应用,Ensenso X系列相机是一个优质的选择。Ensenso X36 3D系列相机均采用了FlexView2技术,由投射器、两个130万像素或500万像素(CMOS、单色)传感器的Gige相机、三个镜头以及连接相机和投射器单元电缆组成。结合配套软件,轻松实现对焦和校准等设置和操作。

FlexView2技术支持超高空间分辨率,对较暗或反射表面,系统具有强鲁棒性。应用广泛:3D对象检测、定位和分类,3D对象重建,机器人应用(例如箱体拣选),最大8立方米的对象捕获,码垛卸垛,工厂自动化等。


结论

该3D相机的优势显而易见:

“易于配置,完备的SDK和稳定的API,灵活”

— SSG销售经理ATHAPOL TANTISANTIKORN —

 机械臂卸垛比人工卸垛更有效率,精度更高,同时员工不需要处理沉重包裹,最小化人身伤害的风险。在无人仓库应用中,完全避免了员工受伤的事故。灵活性强,减少了人员部署,投资成本低,这些优势都能为长远的发展保驾护航。自动3D码垛解决方案,内部集成Ensenso X36 3D相机系统用于图像处理,不仅与ABB机器人兼容,还可以集成到任何其它机器人设备中。

作者:广州虹科电子科技有限公司 徐嘉隆)
