笔记本电脑外壳是通过把挤压出的半成品经CNC加工再经过表面处理最终制为成品,作为高端电子产品,外壳具有保护功能和极强的装饰性,所以对于机械性能和外观要求都非常严格。但是,笔记本电脑外壳在生产过程中往往容易出现平面度、间隙、长宽尺寸超差,外观不良等产品缺陷。

随着工业4.0时代的到来,机器视觉系统被广泛应用到各行各业,具有人工不可替代的优势。但目前,绝大部分用于工业检测的机器视觉系统是基于传统的2D图像的分析与识别,即从灰度图中提取被测物特征,在X-Y平面内进行测量,如果对于某些更高级别的检测需求,如需要测高度、深度、厚度等,传统的2D视觉则无法胜任,只能借助更高级别的检测手段,也就是我们接下来要跟大家谈到的3D视觉技术和应用。

3D视觉检测不同于接触式测量方式或2D视觉检测,它是通过几何或者物理原理,利用非接触式的光学成像技术辨别被测物体的空间立体位置,被测物体会被转换成三维点集,3D视觉基于清晰的三维点集,从而避免了由于2D视觉受外在因素影响检测可靠性的问题,解决了部分2D视觉无法处理的痛点,有望成为2D视觉的有效补充。

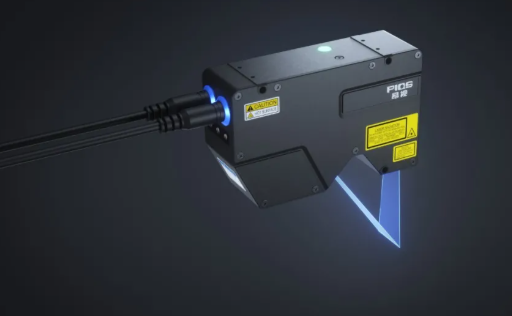

如今,制造企业对制造环节高效、高品质的迫切需求,为3D视觉的规模导入奠定了基础,凭借超快扫描速率、超高精度及高性价比等产品优势,昂视自主研发的在线3D激光轮廓仪,可有效助力3C产品零部件生产和装配的24小时在线检测,该产品精悍小巧,内置3D Clould软件,软件界面友好且操作简单,产品稳定性好,100%执行在线检测,检测结果稳定可靠。

昂视3D视觉检测解决方案能大大降低设备安装的复杂性,有效降低实施成本,为客户改善生产效率及提升生产质量,其产品与技术已经在国内众多制造企业应用及验证。


接下来将分享昂视在线3D激光轮廓仪在笔记本电脑平面度检测中的应用详情:

应用需求:笔记本电脑正面、侧面、背面的平面度检测。

解决方案

通过使用昂视LP系列3D激光轮廓仪,配合内置3D Clould算法可以进行拟合面并测量面到点的距离,针对笔记本电脑平面度不良进行检测。

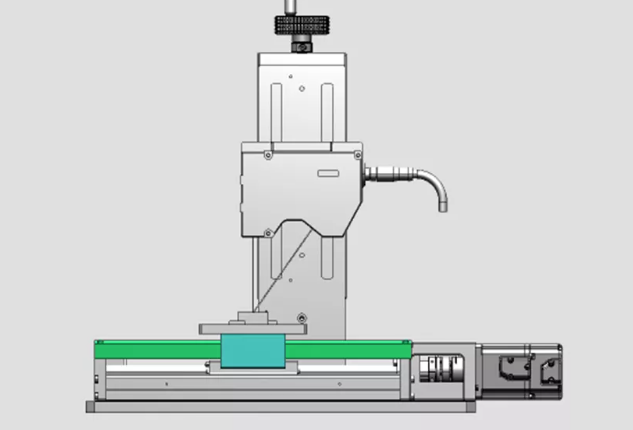

昂视3D激光轮廓仪安装工位示意图

检测方法

1.使用LP系列3D激光轮廓仪对产品进行扫描成像,得到产品的点云数据,以产品边沿特征做匹配定位;

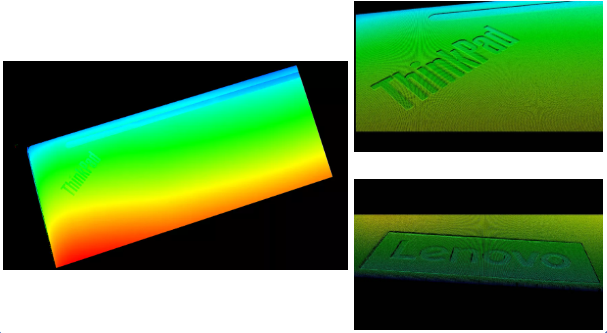

笔记本电脑样件正面热力点云图

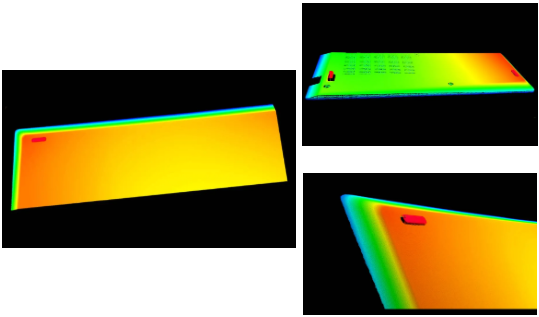

笔记本电脑样件侧面热力点云图

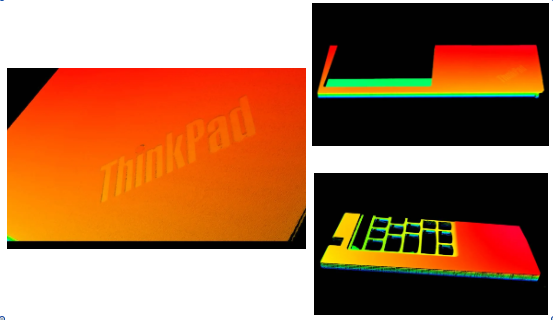

笔记本电脑样件背面热力点云图

2.用平面工具提取区域作基准面,在金属边框上用提取面工具提取点作检测点,计算检测点到基准面的段差。

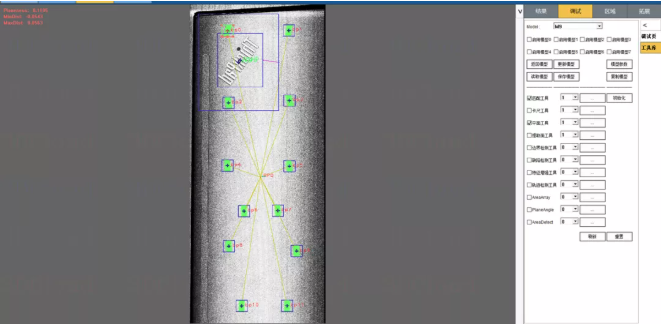

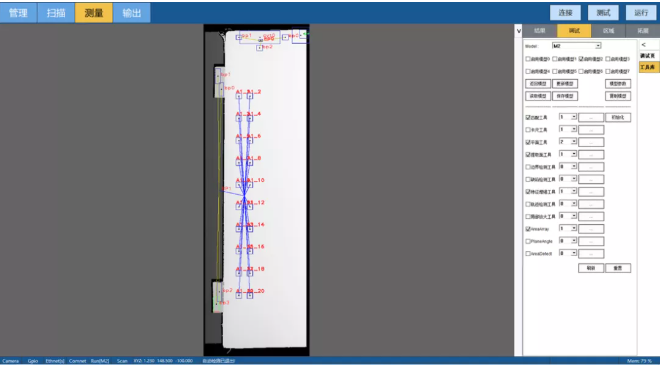

3D Clould软件界面

检测结果:产品重复取放10次,有效检测产品边框平面度,数据重复性在0.01mm以内。

结语

随着工业4.0的兴起,对生产制造在保证产品质量的前提下的生产效率、生产速度、生产灵活性上提出了新的要求,低速、低精度、低效率的离线检测向在线高速、高精度、高效率的可视化检测转化,是制造企业迈向数字化生产的关键之一,这也正是昂视在线3D激光检测系统助力制造工厂转型的优势所在。

伴随3D视觉检测在工业应用需求的攀升,3D视觉应用领域已经渗透到各行各业,包括3C、锂电、汽车、医疗、五金等行业。欢迎大家致电咨询更多3D检测解决方案。
