SICK案例分享:透明物检测光电应用
收藏
2022-04-08 11:17:05来源: 中国机器视觉网

透明物一直是光电传感器的检测难点。其本身具有低反射率的特点,普通漫反射光电接收端无法捕捉足够的反射光,导致误检测。镜反射光电发出的光路经透明物后会发生折射,使得光路方向难以判断。也会出现漏检、误检等现象。为解决这样的痛点,西克推出了一系列专门用于检测透明物的光电传感器,可针对不同材质、形态的透明材料进行稳定检测。

检测平板玻璃、试管

检测平板玻璃、试管等常规的玻璃制品,可以根据实际需要的检测距离和工况进行选型。紧凑空间下,短距离检测如无法安装反射板或反光胶贴,可选择具有V镜头功能的漫反射光电G2F或WTV4FE产品,与普通漫反射不同,V镜头光电出光方向略倾斜于前窗,增加了回光量,检测透明物、高亮物以及低反射率物体更加稳定。

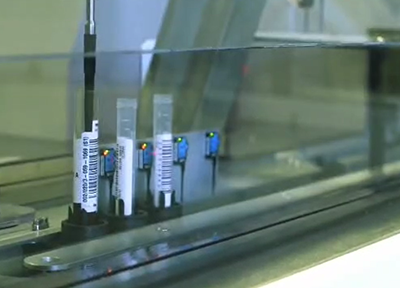

GTB2F检测透明试管

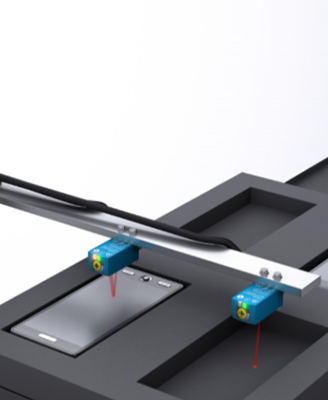

WTV4FE检测OLED屏

V镜头类光电一般适用于15-50mm以内的平整透明物体检测,当检测距离较远时,镜反射光电更为适用。普通的玻璃,可以选用GL6G进行检测。

PET瓶、高透薄膜、透明塑料盒

透明薄膜由于其具有高透光性,对光电的灵敏度要求高,双镜头的光电,如GL6G,光路发生折射后易导致接收端捕捉到的光超过设定阈值,导致光电误报。PET瓶与透明塑料盒等物体表面复杂,常带有纹路与褶皱,这类检测如用普通双镜头光电易产生误检测。应对这种情况,推荐选用高灵敏度的单镜头光电如WLG4S,WLG16等。

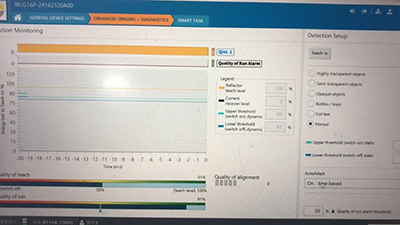

WLG16内部有五种预设检测阈值,分别为高透明薄膜检测、半透明物检测、不透明物检测、透明瓶体/托盘检测、薄膜断裂检测。通过旋转示教按钮或IO-li nk通讯可以选择1-5档设置。

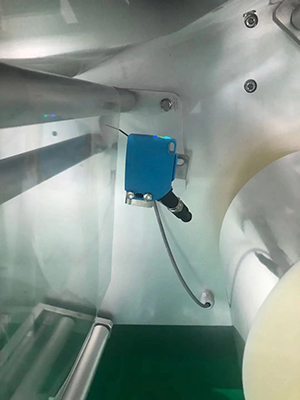

WLG16检测透明薄膜

透明软包装、曲面玻璃

输液袋等软包装透明物与曲面玻璃来料形状各异,普通的点状光斑很难保证光点准确地打在物体中间,无法实现稳定检测。这个时候可以选择带有矩形光斑的RAY26, 55mm高的光带可检测最小厚度3mm的物体。同时具有单镜头特性,在设定距离中可保证无盲区检测。

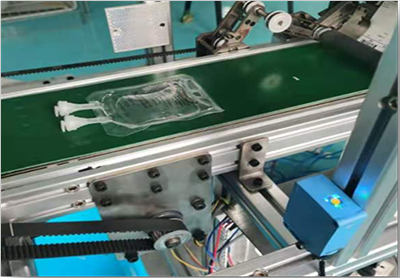

RAY26检测输液袋等软包透明物

无法安装反射板下检测透明物体

对于一些环境下,无法安装反射板,只能使用漫反射光电,同时检测距离又较远;或者在一些灌装设备、食品输送设备中,反射镜易受到污损造成无法检测。应对这两种情况,建议选择WTF12G,前景抑制型漫反射的透明物检测光电,具有400mm的检测距离,优异的灵敏度,在有稳定背景下可对玻璃瓶、透明包装盒进行可靠检测。

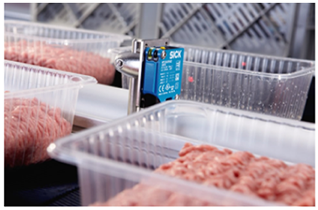

WTF12G检测透明包装盒、透明饮料瓶

食品安全环境下检测透明物

在食品、药品生产与饮料灌装线上,对光电产品有较高的卫生安全等级要求。这时可以选择G6、W4S中带有不锈钢外壳的Inox 系列,这类产品具有卫生的外壳,没有孔和缝隙,可减少微生物感染问题。不锈钢外壳可抵抗化学物质腐蚀,防止内部光电器件受损。在医学,食品和饮料等工业可靠地识别透明物体。

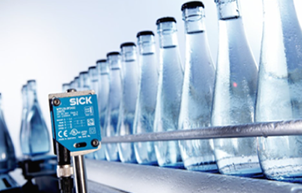

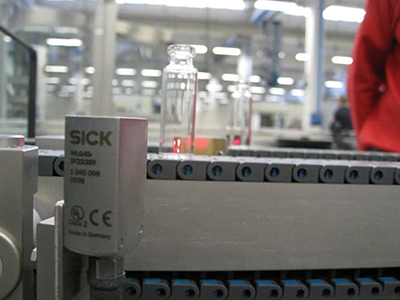

G6 Inox,W4S-3 Inox 检测透明玻璃瓶
