随着工业自动化的发展，越来越多的企业开始寻找机器视觉的应用解决方案，目的是让用户工业自动化检测代替人工作业。光学镜头是机器视觉系统中必不可少的部件，直接影响成像质量的优劣，影响算法的实现和效果。光学镜头从焦距上可分为短焦镜头、中焦镜头，长焦镜头;从视场大小分有广角、标准，远摄镜头;结构上分有固定光圈定焦镜头，手动光圈定焦镜头，自动光圈定焦镜头，手动变焦镜头、自动变焦镜头，自动光圈电动变焦镜头，电动三可变(光圈、焦距、聚焦均可变)镜头等。

光学镜头的质量主要取决于表面质量, 而面形偏差检测、表面粗糙度等的检测则是评价光学镜头表面质量的主要项目。今天为大家介绍的是翌视科技LVM-2500系列相机在光学镜头中的测试案例！

镜头高度测试方案

翌视科技的一体式3D相机（LVM-2510）配合检测系统软件，具有高速、高精度特点，对镜筒壁外圈凸起区域选取一个ROI区域进行平面拟合，再在镜头压圈上选取一个ROI区域，检测平面度到ROI区域的高度。

采用相机

一体式3D线激光相机 LVM-2510。LVM-2510具有X向1920实际物理轮廓点数。全画幅下的采集速度2500帧每秒，最大可达到56000帧每秒，其适用于高精度的检测。

检测方法：镜筒壁外圈凸起区域到镜头压圈的高度，一个圆上测试4个凸起区域。

检测要求

1.在镜头不取放的情况下，重复性精度在5um以内；

2.在镜头取放情况下，重复性精度在10um以内；

3.测试效率要求单颗测试时间1s以内；

4.平台速度要求在30mm/s以上；

检测采图效果如下：

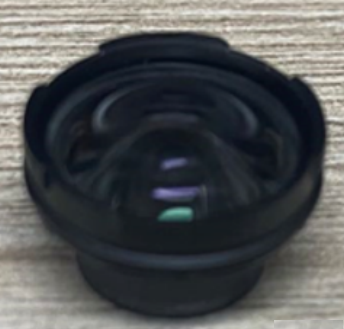

（料件）

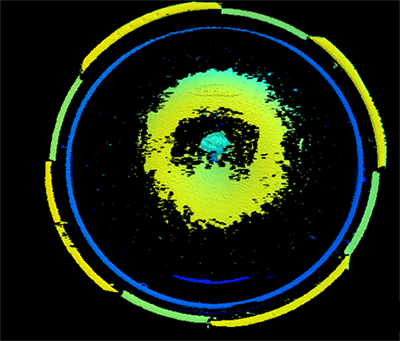

（点云图）
