海康包装行业案例合集, SC智能相机高效与品质的双重缔造者
收藏
2022-05-23 13:44:25来源: 中国机器视觉网

包装作为生产环节的最后一环,产品裂纹、漏装、异物、破损等异常都会直接影响产品质量,从而影响产品销售和品牌口碑,包装质量检测越来越受到生产厂家的重视。

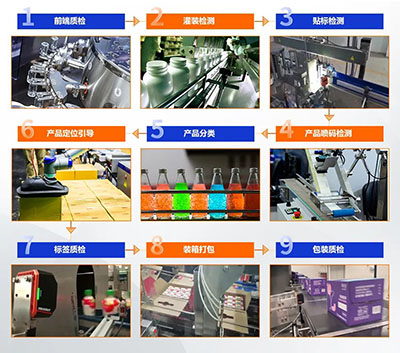

包装行业全面集成的视觉解决方案

人工检测方式存在效率低、精度低、成本高等问题,海康机器人SC系列智能相机软硬件高度集成,以操作简单、安装便捷、高效稳定、精度高、抗干扰强等优势为智能包装产线中的质量验证、液位检测、贴标引导、信息追溯、打包等环节提供了全面集成的视觉解决方案,助力客户提高生产效率和检测精度,保证产品高效包装的同时,杜绝不良品流出工厂。

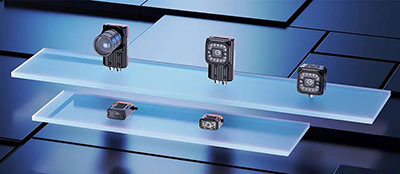

海康机器人SC系列智能相机

SC智能相机基于高性能嵌入式平台开发,集成全功能传统视觉算法,同时增加行业领先的AI 视觉算法,为缺陷检测、分类、OCR、定位等复杂多样的包装检测场景提供强大助力,高度集成的产品结构更紧凑、应用更简单,赋予包装行业智能制造视觉检测新标准。


包装行业案例合集

1.外包装贴标引导

需求:贴标机内药瓶处于高速旋转状态,要求将标签张贴在特定位置,使用特征匹配检测到特殊图案后输出信号,配合机构准确将标签贴到字符面的背部,提高生产准确性和生产效率;

挑战:产品反光,旋转速度快,精度高

产品方案:SC3000系列

应用效果:自动对焦、体积小巧、可兼容多种产品;耗时在50ms内,检测稳定,准确性在99.995%以上

拓展应用:logo有无检测、贴标机引导、振动盘工件正反检测或定位、产品标签位置检测等

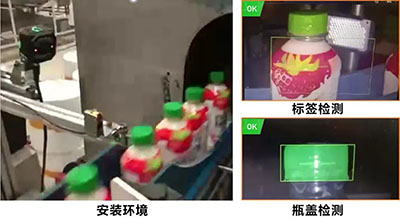

2.产品标签检测

需求:在饮料打包装箱前需对产品进行最后一道质检,检测饮料瓶包装有无、瓶盖有无,是否混入了其他饮料产品,线体生产速度为70000瓶/h;

挑战:生产检测速度快

产品方案:SC3000系列

应用效果:自动对焦、体积小巧、可兼容多种产品;检测稳定,准确性在99.999%以上

拓展应用:logo有无检测、产品混料检测、瓶盖有无/颜色检测、天地盖组装贴合、码识别等

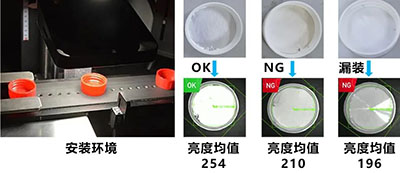

3.药品防潮内盖检测

需求:检测药品瓶盖是否加装了防潮内盖,在装配内盖时需要将荧光面朝外。由于两面相似,难以通过机构对正反进行区分,装配时极其容易出错,导致瓶内药物受潮;

挑战:要求准确区分3种产品状态并输出不同的信号

产品方案:SC3000系列

应用效果:自动对焦、体积小巧、兼容多种产品、多种协议;检测高效稳定,可输出多种检测结果并搭配机构进行剔除分类

拓展应用:产品包装颜色判断、产品正反或类型判断、产品密封塞有无、瓶盖缺陷检测、尺寸测量等;

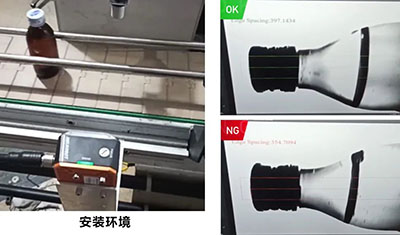

4.饮料液位检测

需求:在灌装线需要对瓶装液体的高度进行检测,通过视觉检测液位高度判断是否符合出厂标准,对不满足要求产品进行剔除,保证饮料灌装的一致性;

挑战:瓶体包装干扰、产品打光

产品方案:SC3000系列

应用效果:自动成像、多个方案检测,检测高效稳定,准确率在99.995%以上;可搭配深度学习检测液位分层,过滤杂质等干扰

拓展应用:产品各类液体高度测量、液位分层检测判断、产品尺寸测量、瓶盖有无、瓶盖装配歪斜等检测

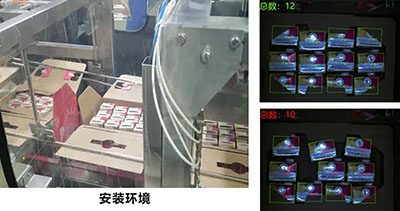

5.牛奶盒个数统计

需求:夹具在将牛奶盒放入纸箱后,需检测放入的数量是否满足要求,剔除数量不满足要求的产品并发出报警信息,线体生产速度在50000箱/h;

挑战:大视野检测,要求整机在70ms内输出结果,奶盒位置不固定且受到四方盖遮挡、缺料时奶盒倾斜程度/位置均随机

产品方案:SC7000Pro系列

应用效果:自动对焦、AI检测、体积小巧;99.99%以上准确率,可兼容多种颜色的产品,不受遮挡、物品倾斜等影响,可输出产品的类别和位置信息

拓展应用:啤酒瓶或各类饮料瓶数量统计、产品类别判断、产品吸管有无检测、产品粗定位引导等;

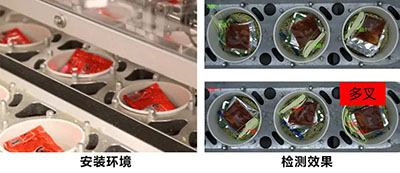

6.泡面叉子有无检测

需求:将方便面料包、叉子放入面桶后需要检测是否放入叉子以及放入的数量是否正确,区分出正常、多叉、少叉等情况;

挑战:多条线同时检测,叉子放置位置随机,料理包遮挡等干扰,需要专业的打光排除外部环境光干扰

产品方案:SC7000Pro系列

应用效果:自动成像、AI检测,检测高效稳定,准确率在99.99%以上,IO输出

拓展应用:产品有无检测、产品数量统计、包装缺陷检测、产品定位引导、水果分类检测等

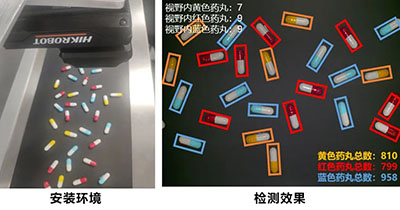

7.胶囊动态计数

需求:胶囊生产完后需在运输皮带上进行数量统计,方便后续装箱或定位抓取,要求正确检测胶囊数量,不可重复计数;

挑战:动态不重复计数、产品位置随机、种类区分

产品方案:SC5000系列

应用效果:超高准确率,动态跟踪计数,自动对焦、AI检测、按需设计的显示监控界面和信息输出

拓展应用:传送带上工件动态计数、试管或饮料瓶数量统计、鸡蛋计数等应用

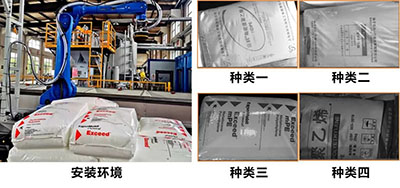

8.产品定位引导

需求:机械臂需根据生产需求,将对应的产品原料放入正确的生产通道,要求智能相机搭配机械手进行产品类别判断后辅助进行定位抓取;

挑战:产品类型差异小,大视野景深检测,环境光影响

产品方案:SC7000Pro系列

应用效果:体积小巧,自带光源、自动成像、检测高效稳定,可正确区分产品类别并输出物理位置信息,实现一个方案对应多个标定文件的通讯切换

拓展应用:产品定位引导、产品分类等

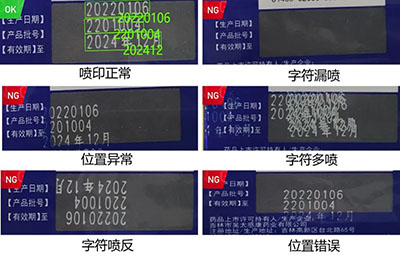

9.药盒三期字符识别

需求:药盒上需检测“三期”字符和读码,要求“三期”出现错误、模糊、丢字、漏打、多打、位置超出规定区域等问题后剔除,准确率要求在99.9%以上;

挑战:字符喷印位置随机,缺陷种类多

产品方案:SC5000系列

应用效果:自动对焦、AI检测、99.98%以上准确率,可兼容多种产品

拓展应用:各类塑料/金属/纸箱/瓶体包装字符识别、食品医药三期字符识别、码识别追溯等

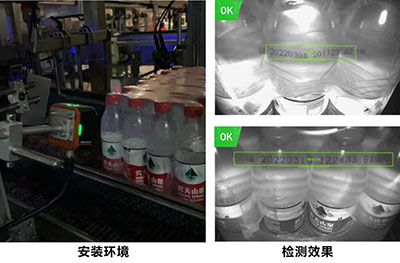

10.塑料包装信息识别

需求:单个产品打包装箱后,喷码机会对外包装进行字符信息喷印,要求视觉检测识别喷印的码信息和字符信息用于信息追溯记录,并对异常情况进行剔除;

挑战:塑料袋反光、字符弯曲形变等干扰,多产品兼容

产品方案:SC3000系列

应用效果:自动成像、AI检测,检测高效稳定,准确率在99.8%以上,兼容多种产品

拓展应用:各类塑料/金属/纸箱/瓶体包装字符识别、食品医药三期字符识别、码识别追溯等
