深圳市华周测控技术有限公司

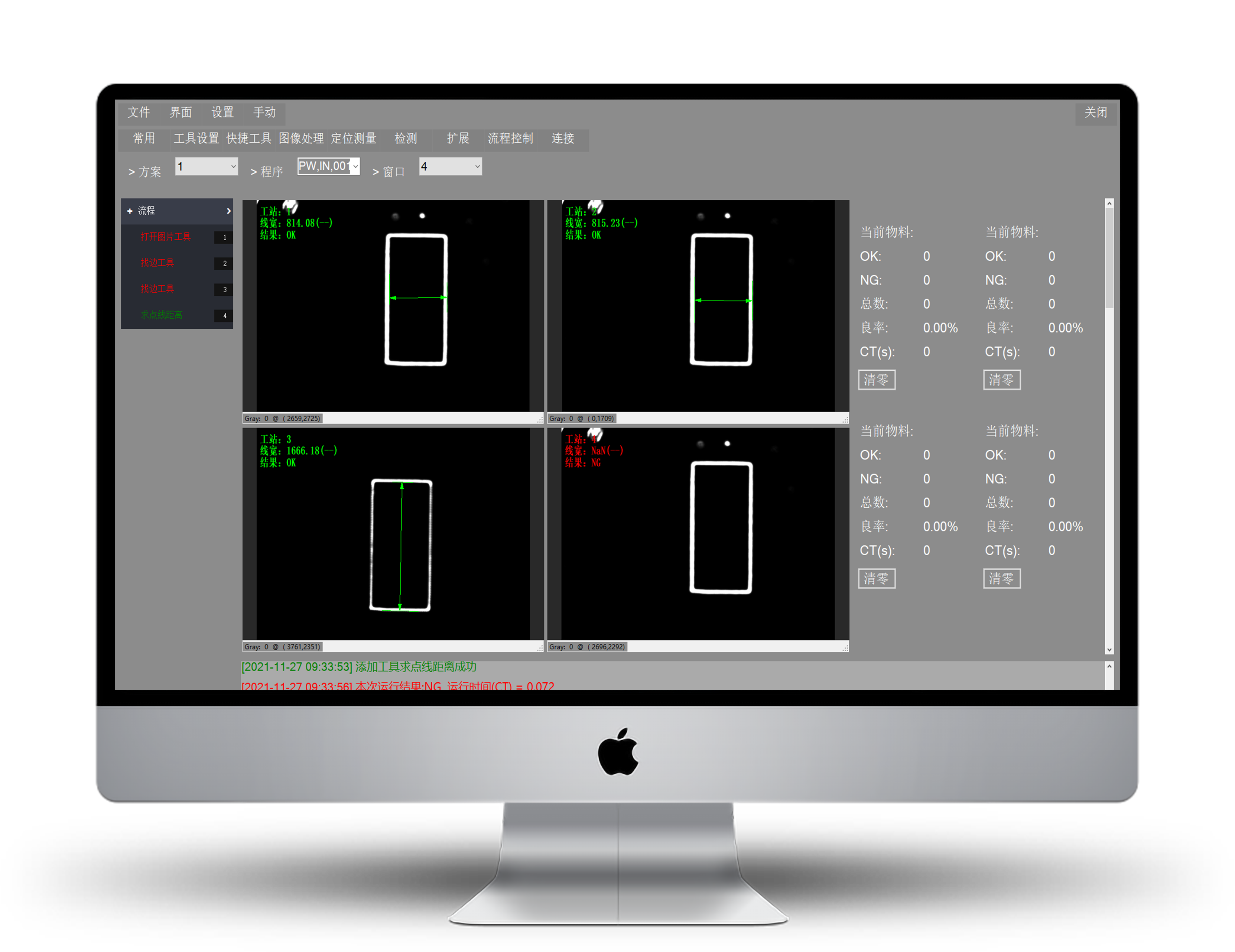

华周VisionTech视觉软件
收藏
品牌:hztest
型号:
应用领域:图像处理
类别:视觉系统
产品详情

机器视觉是工业自动化的核心技术,涉及光学成像、图像处理、模式识别等多个领域。为了简化视觉系统实现的复杂度,华周推出了VisionTech视觉软件。通过VisionTech的图像采集、算法工具、对外通讯和执行单元的组合,就可以实现丰富多样的机器视觉检测任务,提高了项目开发的效率和降低调试验证的难度。

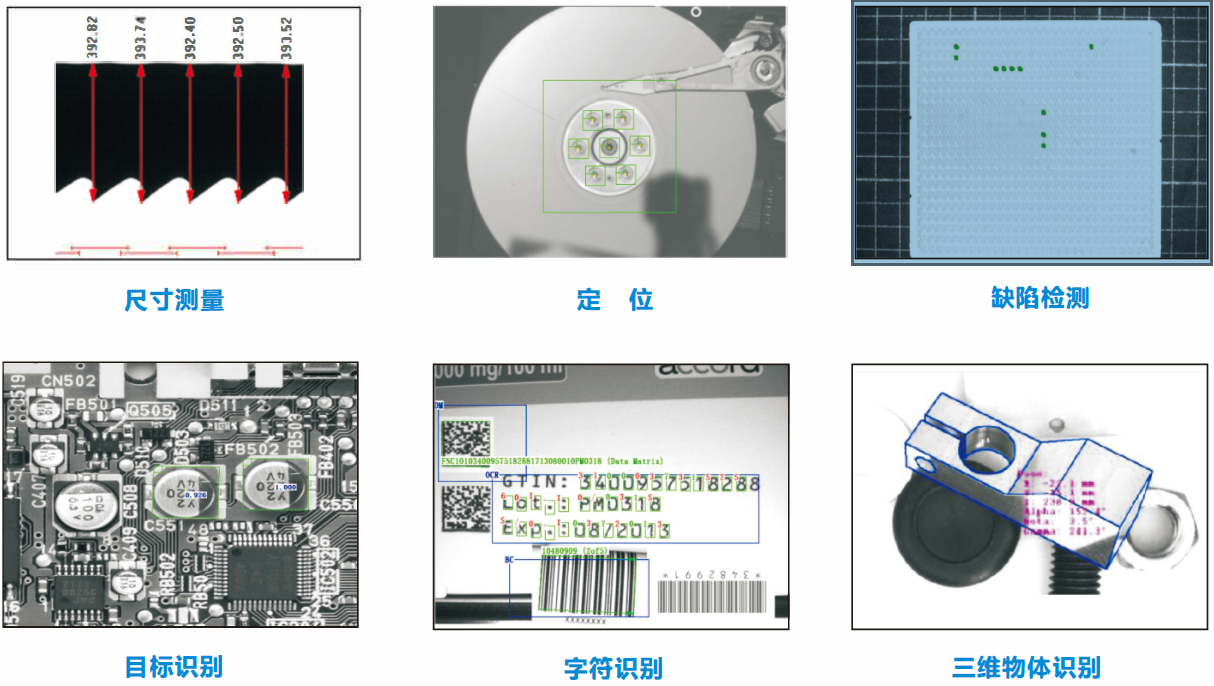

应用场景:

        Vision Tech将核心的机器视觉算法分为测量、定位、识别三类,这些核心的算法已经在各个行业场景中得到应用。



VisionTech视觉模块:

功能模块

 功能

 说明



图像采集

 摄像机采集

兼容主流的大部分相机、兼容Gen lCam 、GigE Vision 、 USB3 Vision 等

标定

 手眼标定、点距离标定、旋转中心标定、标定板标定、定长标定、畸变矫正







图像增强

 二值化

 手动二值化、大津法二值化、双峰均值二值化、谷底最小值二值化、模糊集理论二值化、局部自适应二值化

滤波

高斯、中值、均值、差分、 Lapla ce 、Cann y、Sobel 、 Robe rt s、 Prewi tt、高通、低通、自定义滤波

形态学

膨胀、腐蚀、开运算、闭运算、梯度运算、顶帽运算、黑帽运算

图像操作

图像的算术运算、逻辑运算、拼接、旋转、镜像、缩放、裁剪

 直方图均衡化

通过调整直方图从而扩大前景和背景的差别,实现增强图像对比度









图像定位

找点

满足要求的第—点和最后—点、最佳点以及所有点

 找边

最小二乘法、R ANSAC 法、霍夫找直线

找圆

最小二乘法、迭代最小二乘法、霍夫找圆

 灰度模版匹配

 平方差匹配、归—代平方差匹配、相关匹配、归—化相关匹配

 几何模版匹配

 轮廓匹配、特征点匹配

 坐标系平移

 水平平移、垂直平移、水平+垂直平移、水平+垂直+旋转















 卡尺测量

 测量两平行直线的距离

 间隙测噩

 指定区域内进行多个边缘间隙的测星到符合要求的节距、宽度和间距

半径测量

 圆半径,椭圆的长半轴和短半轴

 面积测量

 区域面积测量

 几何关系测量

点到点的距离、点到线的距离、线到线的距离、线段的中点、线与线的交点、点到线的射影、线的水平旋转角度、线的垂直旋转角度、三点确定角度、四点确定角度、角平分线、中位线、多边形的重心、多边形的面积、三点确定圆、五点确定椭圆

 亮度及颜色测量

 最小亮度、最大亮度、平均亮度、标准差和颜色测量

 拟合

 拟合圆、拟合直线、拟合椭圆、拟合矩形





表面检测

Blob分析

Blob分析

Blob 重心、Blob大小、Blob方向、Blob 孔洞数、Blob 孔洞填充、Blob筛选

 有无判断

 有无判断

 边缘检测

 封闭边缘、非封闭边缘

 轮廓序列处理

轮廓的分割、连接、筛选、排序

 轮

 被测轮相对与理论轮变动情况

轮廊对比

获取标准轮廓和实际轮廓的关系









类识别检测

OCR

 支持中文、英文、数字等

分类器

对有形状、颜色或纹理等不同的物件进行分类

 —维码

Code39 、Code l28EANSEAN13UPC-A 、UPC-E

 二维码

QR Code 、Data Matrix Code 、 Vericode

 二维码质评估

支持1S0 / IEC 15415标准 , 评估QR Code 和Data Matrix Code 的参数评级

硬件入输出

 通用I/O

I/O接 口

 以太网类

 命令、数据及圈像传输

串口类

命令及数据传输



图像界面

 图像及常用工具

 图像显示、当前鼠标坐标位置显示、当前灰度显示、图像缩放

ROI 工具条

点、矩形、圆形、环形、多边形等常见ROI
