背景知识

摄像头模组主要包括以下几部分:FPC、SENSOR、LENS、VCM等,其内部结构复杂精密,多处元件都需要通过点胶组装。一个摄像头模组之中,需要点胶的工序有8-11个之多,可以说整个摄像头模组都是由胶水一步步粘接固定起来的。

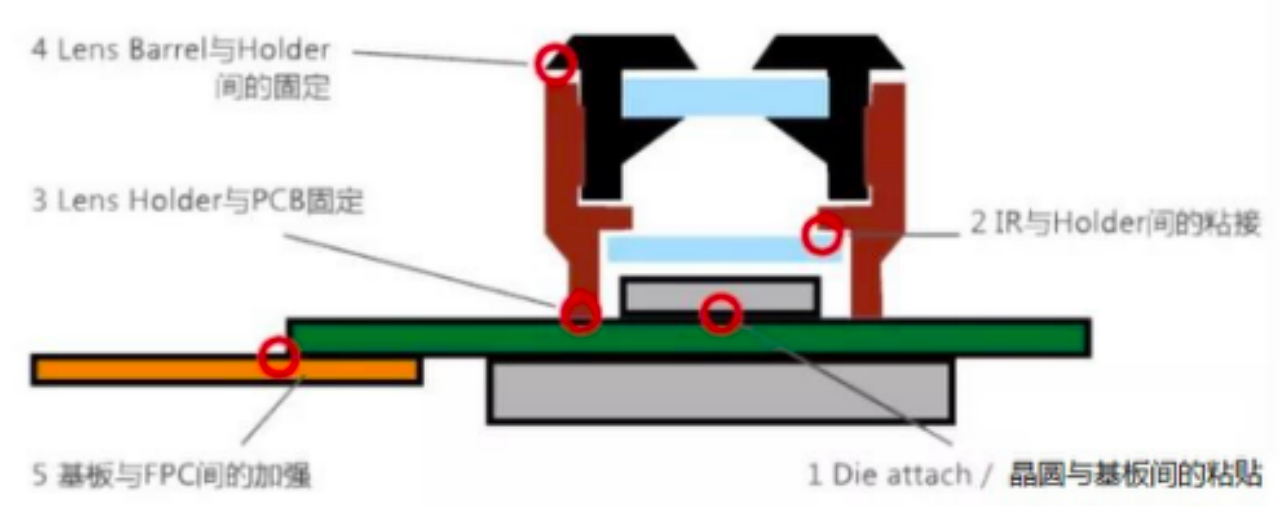

摄像模组部分用胶点如图:


手机摄像头模组点胶工艺的特点如下:

1、元器件小、元件精密;

2、点胶精度要求高,且点胶位置狭小(如窄边宽度不到0.3mm);

3、点胶位置多;

4、胶水多为粘稠的黑色热固胶,导电胶,锡膏,阻尼胶等阻力、颗粒较大的胶水;

5、胶水特性导致的散点、溢出、胶水静置外径不规则等;

6、胶水固化方式为烤箱固化方式,多种规格,温度96°~128° 固化时间10min~20min不等。

手机这种消费类电子产品,其生产线具有节拍快、检测要求高等特点。目前的3C手机行业,致力于全产线的高速自动化,实现工厂产线点胶工艺的高效率、高良率。传统人力是无法满足全检的要求,基于机器视觉的解决方案日趋主流化。

以摄像头模组傍边镜头底座点胶之后再贴附滤光片的生产工艺为例,底座上的台阶点胶宽度只要0.4mm,要求点胶的线宽在0.3mm以内,不得呈现溢胶状况;滤光片贴装到底座上的差错小于0.05mm。在这其中,人力无法做到在线检测;2D检测可以做断胶检测,但对于黑色胶体的溢胶、胶量不足,无法胜任。

手机摄像头支架胶路检测方案

翌视科技的一体式3D相机(LVM-2610)三维扫描系统方案配合检测系统软件,能够非常快速的把摄像头模组的坐标数据全部扫描出来,通过3D点云的数据处理,进行摄像头保护片高度差测量,包括当前的单摄、双三、三摄、四摄等各种品牌手机摄像头模组支架胶路的缺陷检测。

使用3D相机对胶路进行形态扫描,可以实现自动判断胶路是否完好之目的。

采用相机一体式3D线激光相机 LVM-2610。LVM-2610具有X向1920实际物理轮廓点数。全画幅下的采集速度高达2500帧每秒。其适用于手机摄像头模组支架滴胶检测的高精度高速测量。

检测方法/效果

利于3D点云数据,检测胶路的断胶、胶路填充是否合格。

X向Y向可达8um以下的真实分辨率。精度要求高,检测设备重复精度±5μm以内。高速检测,全画幅时帧率可达2500fps,满足生产节拍UPH1200以上的要求。
