深视点激光如何精准测宽
收藏
2022-07-04 10:40:15来源: 中国机器视觉网

深视智能激光位移传感器SG、SGI系列产品凭借超高的采样速率、超高的线性度以及超高的稳定性,被广泛应用于半导体、LCD、电子部件、汽车运输、金属制造、塑料橡胶等行业。本文将为大家分享SGI系列激光位移传感器精密检测的应用案例。

检测需求

1.产品名称:金属标定块

2.产品尺寸:长宽高 29.8mm*8.9mm*1.03mm

3.测量项目:宽度、高度

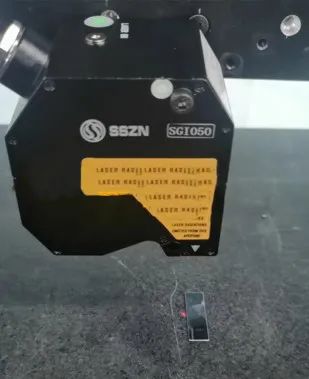

相机选型

1.相机型号:SGI050

2.物距:50mm

3.Z轴景深: 17mm

4.光斑尺寸:Φ75μm

5.采样频率:2k-88k

6.扫描长度:15mm

7.扫描间隔:0.002mm

8.相机安装方式:水平安装


测量原理

高度差:设定基准平面与待测平面,分别测试两个面的高度值,再将高度值做差,即为高度差。

宽度:选择ROI区域内的拐点,计算拐点之间距离,即为宽度。

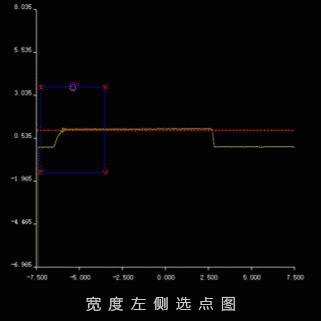

选点图

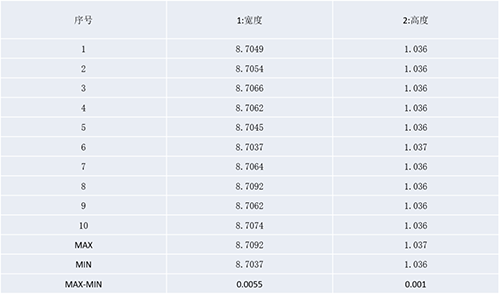

数据结果

在10次动态测量中,宽度重复性为0.0055mm;高度重复性为0.001mm,检测精度在行业内处于绝对领先地位。
