背景知识

在精密制造领域，仪表盘支撑架的多点平面度检测堪称“毫米级的较量”—— 它直接关系到后续装配精度、设备运行稳定性，甚至整车驾驶安全。传统检测要么人工打点，效率低且易出错；要么靠 2D 视觉，难捕捉立体微小形变，复杂场景下 “力不从心”。

3D 线激光相机的出现彻底改变这一局面。它凭借高速扫描、高精度还原等优势，能快速获取三维点云数据，精准计算平面度偏差，效率提升数倍，精度达微米级。无论是批量质检还是复杂件验证，它都能轻松应对，成为仪表盘制造领域保障品质、降本增效的“关键利器”。

相机选型

今天为大家介绍的是翌视科技LVM3000系列相机中的新品LVM3450线激光3D相机在支撑架多点平面度检测中的应用案例！

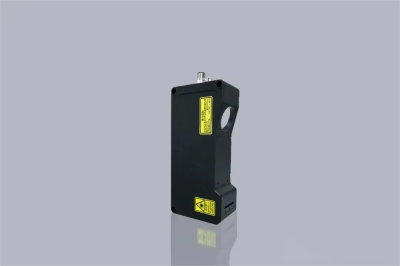

LVM3450 3D智能传感器，其全画幅采集速率2000Hz，通过设置ROI最高可达30000Hz；重复精度可达0.1微米，高动态成像，细节无遗漏，能满足高精度工业检测需求。

检测项目

支撑架多点平面度检测

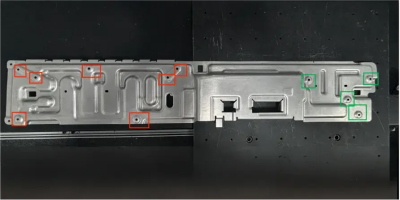

绿色框4孔边缘平面度

红色框7孔边缘平面度

4孔+7孔整体平面度

检测环境及安装方式

扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

触发方式：采用编码器触发，输出稳定的AB相差分信号

通信方式：TCP/IP以太网

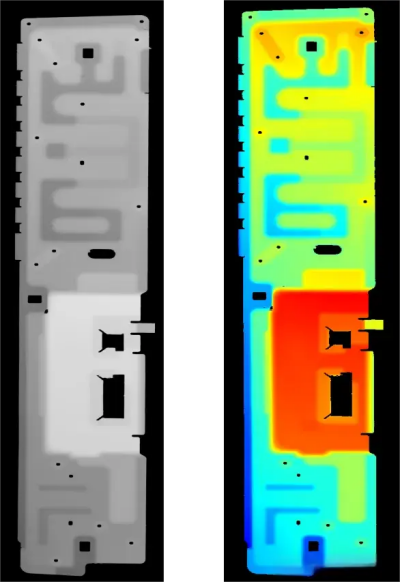

采图效果

数据分析

7孔平面度最大极差0.0092

4孔平面度最大极差0.008

7孔+4孔平面度最大极差0.0048

检测结论

综合图像质量与检测数据，本次检测可以满足客户对支撑架多点平面度检测的核心需求，可为后续仪表盘装配精度把控及质量验证提供可靠数据支撑

本次检测相机速度最快可以达到160mm/s
