曲面屏幕

近年来，越来越多的品牌为旗舰机型配置了曲面屏幕，立体的显示画面和出色的触控手感，让曲面屏产品受到了全球消费者们的热捧，并成为了各大消费电子厂商布局产品线的主流，然而曲面屏的流行也给手机等产品的外观检测带来了新的挑战。

曲面屏的边缘弧度大约在20°到40°不等，对于三角激光测距或结构光等常见的测量方法来说，有弧度的玻璃面存在表面反光，会导致测量信号不稳定、测量精度较差或无法测量等情况，需要借助大角度的光谱共焦位移传感器进行量测。

而在3D曲面玻璃的热弯成型工艺中，由于石墨模具设计和压制过程中的温度控制等问题，3D曲面玻璃可能存在“翘角”不良或翘曲问题，这将大大影响后续曲面贴合工序的效率，并使屏幕产生触控等质量问题。因此在生产过程中，厂商们需要对3D曲面玻璃的轮廓度和厚度进行测量，确保实际轮廓线和厚度在公差带范围内。

检测方案

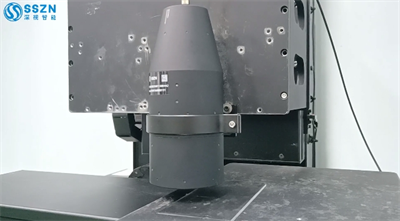

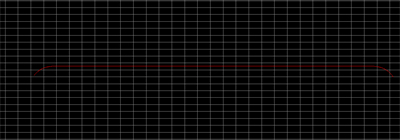

深视智能使用单个光谱共焦位移传感器SC03560对曲面玻璃进行测量，并通过移动被测物品，让点光谱在曲面玻璃上扫描出一条轮廓，最终通过网口通讯，将测量值发送给上位机以测试不同位置的点数据。

本方案采用非接触式的测量方法，避免曲面玻璃产生划痕或断裂等瑕疵，能够连续稳定地进行厚度、平面度、轮廓度等参数的检测。

传感器介绍

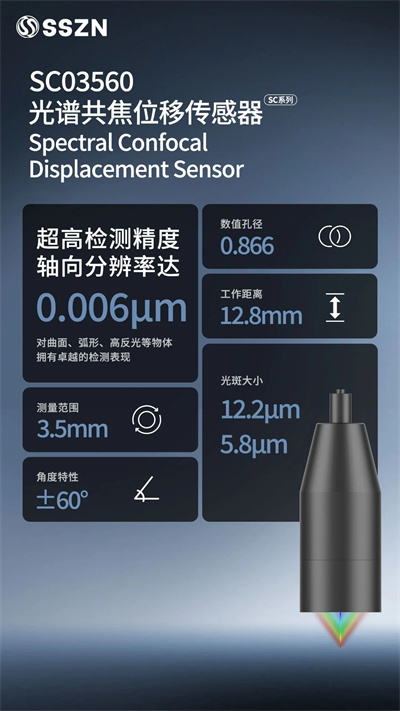

深视智能自主研发SC系列光谱共焦位移传感器拥有大角度回光，让弧面玻璃轮廓检测更加稳定，且传感器SC5001A配备了网口TCPIP(支持ModbusTCP)、串口RS232、模拟量输出、开关量输出等丰富的通讯。
