品牌：ALeader 阿立得
型号：ALD515
应用领域：
类别：视觉系统
型号：ALD515
应用领域：
类别：视觉系统
产品详情
机器特性：
快速编程设计
多领域应用设计
智能同轴光源设计
内置ALDSPC软件包
高精度、高检出率
多Mark功能（含Bad Mark）
多程序同时运行
智能自动读取Barcod
远程控制与中心服务器
（AOI）智能离线式自动光学检测设备-ALD515 简介：
ALD515是一款引领视觉新方向的自动光学检测设备
编程速度
3000个点的PCBA采用手动编程只需要50分钟即可完成，若元件库存建立完整,使用CAD DATA 导入即可完成自动编程，ALD515还包含了离线编程软件包(包含离线调试功能)
检测速度
检测一块电脑主板的进间约为15秒，检测一块手机主板的时间约为3秒，平均每秒处理检测点180个
服务热线：400-1189-123（AOI）智能离线式自动光学检测设备-ALD515 技术参数
| 功能参数 Functional Specifications | |
| 检测的电路板 | SMT回流炉后电路板检查 |

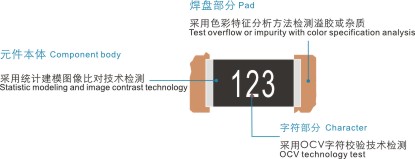

| 检测方法 | 统计建模，全彩色图像比对，根据不同检测点自动设定其参数（如偏移、极性、短路等） |
| 摄像头 | 全彩色智能数字相机 |
| 分辨率/视觉范围/速度 | 标配：20µm/Pixel FOV :32.56mm×24.72mm 检测速度＜260ms/FOV 选配：15µm/Pixel FOV : 24.42mm X18.54mm 检测速度＜240ms/FOV 选配：25µm/Pixel FOV : 40.70mm X30.90mm 检测速度＜270ms/FOV |
| 光源 | 高亮RRGB同轴环形塔状LED光源 (彩色光) |
| 编程模式 | 手动编写、自动画框、CAD数据导入自动对应元件库 |
| 远程控制 | 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作 |

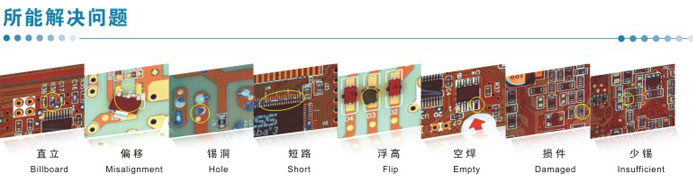

| 检测覆盖类型 | 偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等 |
| 特别功能 | 多程序同时运行，支持自动调取程序；可查0-359°旋转部件（单位为1°） |
| 最小零件测试 | 15µm：0201chip & 0.3pitch IC |
| SPC和制程调控 | 全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式 |
| 条码系统 | 相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark） |
| 服务器模式 | 采用中心服务器，可将数台AOI数据集中统一管理 |
| 操作系统 | Windows7 Professional |
| 检查结果输出 | 22英寸液晶显示器 |
| 系统参数 System Specifications | |
| PCB尺寸范围 | 50×50mm(Min)～430×330mm(Max) |
| PCB厚度范围 | 0.3 to 5 mm |
| PCB夹紧系统边缘间隙 | TOP：3.5 mm Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB弯曲度 | ＜5mm 或 PCB对角线长度的2% |
| PCB上下净高 | PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 60 mm |
| Conveyor系统 | 自动张开和收起的双边夹具、自动补偿PCB弯曲变形 |
| Conveyor离地高度 | 850 to 920 mm |
| Conveyor流向 / 时间 | PCB在Y方向移动 进板/出板时间：2.5秒 |
| X/Y 平台驱动 | 丝杆马达驱动，定位精度＜10µm； PCB固定，Camera在X方向移动 |
| 电源 | AC230V 50/60 Hz 小于0.5KVA |
| 气压 | 不需要 |
| 设备重量 | 约520KG |
| 设备外形尺寸 | 1070×900×1310mm (L×W×H) |
| 环境温湿度 | 10～35℃ 35～80％ RH（无结露） |
| 设备安规 | 符合CE安全标准 |
