双U相机惊艳登场,实现高效率和优质传输的双重突破
收藏
2024-03-25 11:55:00来源: 中国机器视觉网

海康机器人推出新一代CH系列高端型工业相机MV-CH250-90VM/C,首次采用双U口传输方式,通过两路USB3.0线缆同步进行图像输出,可将传输速率提升至6Gbps,支持在2500万分辨率下每秒传输30帧。


该相机采用Gpixel的GMAX0505 CMOS全局快门芯片,适用于SMT/PCB AOI、FPD 检测、光伏等行业。

产品性能特点

双USB3.0接口传输2500万分辨率30帧的高速图像;支持快采慢传功能,突破最大带宽限制,快速采集图像;内置丰富的ISP功能,支持Gamma、色调、LUT等参数调节;支持超短曝光模式,可选曝光1微秒到10秒;可选多种像素格式,支持8-12位输出;兼容GenICam标准。

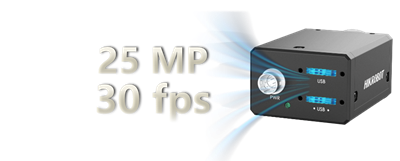

双USB3.0传输方案

· 6G超大传输带宽

相机采用两个USB3.0标准接口共同进行图像传输,总带宽速率可达6G/s,可以实现2500万分辨率每秒30帧的高速传输,主从模式设计,支持单个主U口连接传输调试。


· 无需外置采集卡

和5GigE、10GigE方案相比,双USB3.0方案无需额外加装采集卡,可自由搭配工控机、开发板或移动平台使用,有效降低方案成本和复杂度,相较于千兆网和单U口方案在帧率和稳定性方面也有大幅提升。


内置快采慢传功能

相机内置快采慢传功能,支持高于相机标称的帧率来进行拍摄,不受传输带宽限制。快速拍摄后再通过USB3.0接口传出数据,适用于来料快速检测和飞拍等场景。*快采慢传支持的最大帧率以实际固件内信息为准

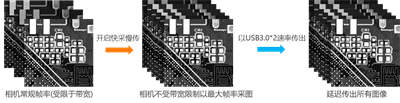

在开启快采慢传功能后,相机以支持的最大帧率*进行采图并载入内部缓存中,在采集完成后再进行图像传出,传出时间由实际缓存图像数量和传输带宽决定。

体积小巧 集成度更高

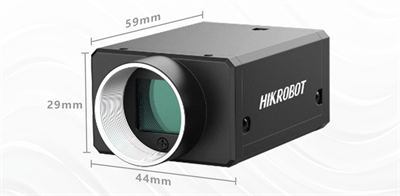

相较于万兆网等高速协议相机,MV-CH250-90VM/C的整机尺寸更小,机身可以控制在29*44*59mm以内,更好地适应各类工业机台环境。


典型应用行业
