基于机器视觉的产品尺寸和角度检测,助力提升产品合格率
收藏
2023-03-21 14:52:06来源: 中国机器视觉网

应用要求

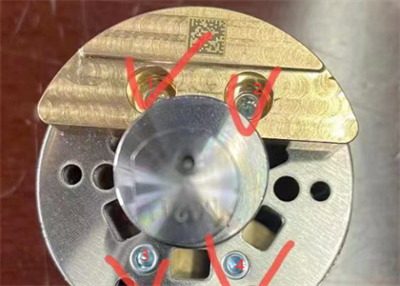

1、检测产品上四个圆孔的直径,检测精度要求是0.02mm。


2、检测产品两个端面的夹角。


检测方案

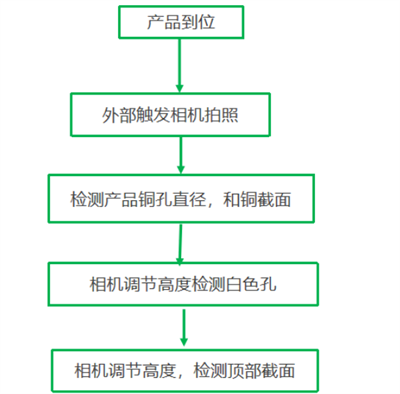

1.检测流程

因为产品拍照位置的孔有高低差,所以需要相机能够上下移动调节焦距。


相机输出检测的四个孔直径和两个截面的夹角并判定产品是否合格输出合格或者不合格信号。

2.安装

光源到产品最顶端面的距离在10-30mm较合适,相机距离产品顶部80mm,在可上下移动机构上固定相机,满足相机可以通过移动调整焦距,可调范围±60mm以上。


3.通过软件进行检测

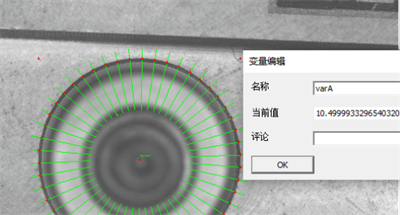

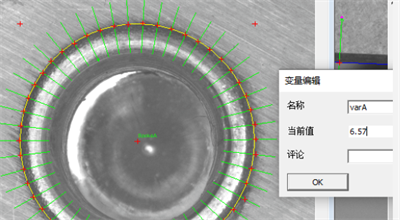

通过找圆工具分别测量2个白孔和2个铜孔的直径。



通过找线工具,把两个断面的截面边缘找出来。

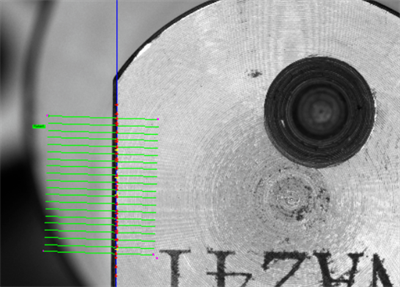

检测产品铜截面

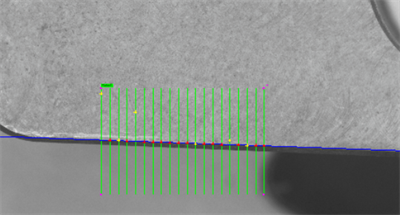

检测产品顶部截面

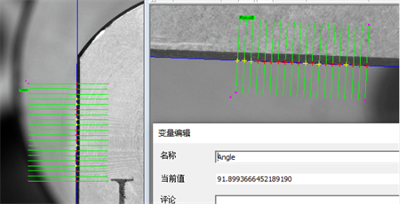

通过脚本计算出两个截面的夹角。

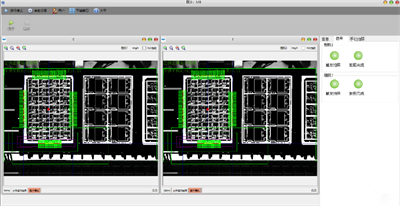

软件界面可根据客户要求定制,具有统计、控制信号输出、参数设置、保存图片、通讯等功能。


检测说明

1.相机的选择

产品检测精度要求为0.02mm,一次性拍完4个孔,需要视野在55*44mm以上,所以考虑2500万相机和6500万相机。2500万相机视野在46mm*46mm,检测精度可达0.027mm;6500万相机视野在44.5mm*59.4mm,检测精度可达0.019mm。

2.机构要求

因为产品检测面有高低差,所以在检测过程中需要机构带着相机做上下移动来调节检测高度,因为应用要求的检测精度比较高,镜头景深为0.33mm,所以机构上下移动的精度需要做到0.1mm以内。

3.其他要求

产品在被检测时,表面不能有脏污。

(文章来源于网络,如有侵权,请联系删文)
