在工业自动化、智能控制和数据连接的前沿，稳定、可靠且功能强大的核心平台是成功的关键。

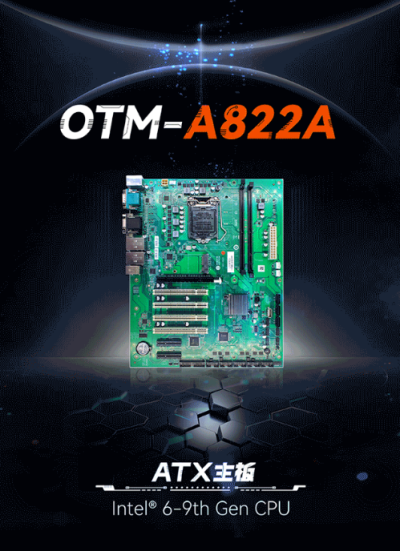

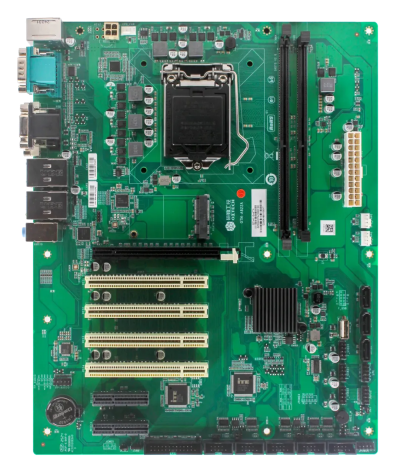

OTM-A822A是基于Intel LGA1151+H110平台打造的ATX主板，支持Intel 6-9代Core i3/i5/i7处理器；采用工业级设计，具备高兼容性和灵活的扩展能力，为专业用户提供一款兼具性能与可靠性的硬件解决方案主板，面向机器视觉，工业自动化、设备控制、数据采集等场景。

核心亮点

高兼容性

1）多代处理器支持：支持Intel 6-9代（SkyLake/Kaby Lake/Coffee lake）CPU，一板兼容4代cpu，自由升级，大幅降低备件、库存及管理成本。

2）工业级稳定：LGA1151+H110芯片组主板经过长期的市场验证和适配，成熟可靠；如：稳定适配Windows7和Windows8.1系统、稳定适配大部分工业软件。

3）采用Intel I210AT（可选RTL8111H）网卡，延时更低、可靠性更高。

灵活扩展

1）1 x PCIe x16 slot、2 x PCIe x4 slot，4 x PCI slot，兼容多种图像采集卡、运动控制卡、显卡、声卡、网卡等多种专业扩展设备。

2）合理布局扩展槽位置，当使用PCIe x16显卡插槽时，可同时使用PCIe x4插槽，互不干涉。

3）3 x SATA3.0、1 x mSATA存储，64GB容量起，满足低容量存储需求。

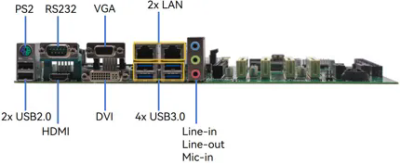

丰富I/O接口

1）多USB多串口设计，包括4 x USB3.0，8 x USB2.0、1 x 8bit GPIO、1 x LPC、1 x LPT、6 x COM（2x RS-232/422/485, 4x RS-232），满足多种外扩需求。

2）1 x HDMI+1 x VGA+1 x DVI-D接口支持双屏显示。

3）1 x PS2接口，兼容老式键鼠，稳定性和抗干扰能力更强。

工业级性能及安全设计

1）采用宽温设计，工作温度范围：-20℃ ~ 60℃，存储温度：-40℃ ~ 80℃，7 x 24H 全天候稳定运行。

2）支持网络启动（PXE），远程唤醒（WOL），便于运维维护及远程管理。

3）集成硬件监控芯片，实时监测CPU/系统温度、电压状态。

4）支持看门狗定时器（Watchdog），系统异常时自动复位，减少人工干预。

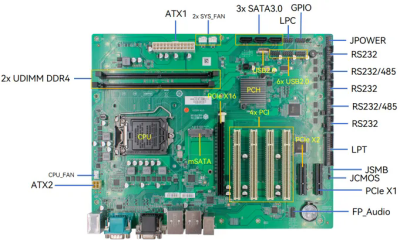

产品规格

• Intel® LGA1151台式机处理器

• Intel® H110 芯片组

• 双通道 DDR4 U-DIMM 内存，最高支持 64GB

• 1x mSATA, 3x SATA3.0

• 1x HDMI, 1x VGA, 1x DVI,最多同时支持两台显示器

• 2x GbE LAN, 13x USB, 6x COM, 1x PS2, 8位 GPIO

• 1× 线路输入, 1× 线路输出, 1× 麦克风输入

• 1× PCIe X16 插槽, 2× PCIe X4 插槽, 4× PCI 插槽

• 电源输入：24针 ATX + 4针 ATX

典型应用领域——应用场景

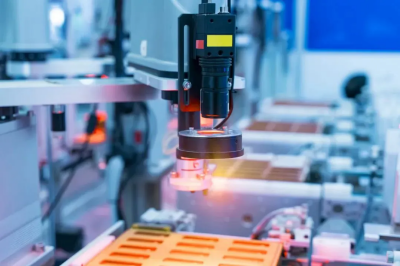

机器视觉

设备控制

数据采集

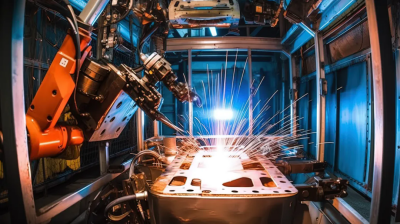

工业自动化

从复杂到简单，从漫长设计、验证到快速落地——研勤工控 OTM-A822A主板让您的硬件开发更高效、更灵活！
