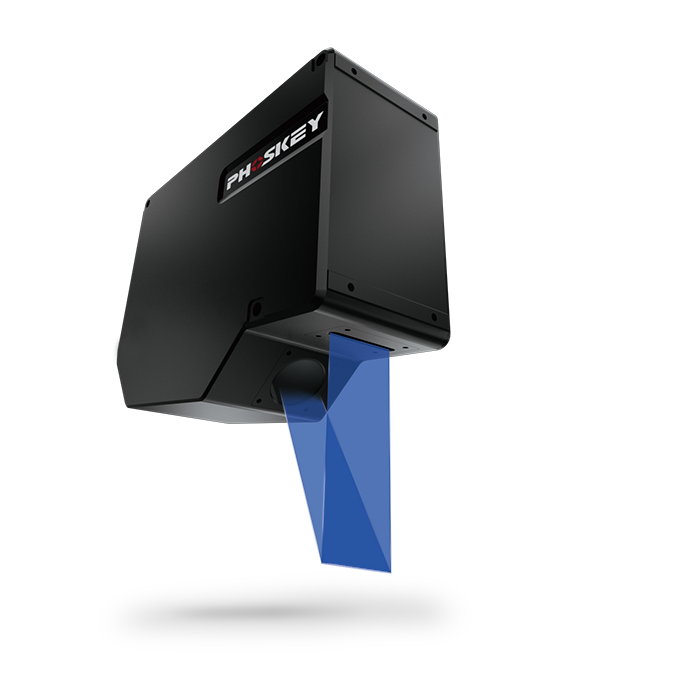

3D线激光轮廓测量仪
收藏
品牌:光子精密PHOSKEY
型号:GL-8000系列
应用领域:智能传感,传感器
类别:智能相机
产品详情

产品特性

X轴 4096 点/轮廓,超高精度测量

49KHz 超高采样速度,重复精度最高0.1μm

自研Phoskey Vision算法平台,支持2D/3D检测

支持原生单帧 HDR 和多帧HDR


专业光学系统,超高精度测量,轮廓点数高达 4096 个点

采用自主研发的高性能激光器及光学系统,搭载3D专用的High Speed CMOS,具备高动态范围及超高灵敏度,X轴轮廓点数高达 4096 个点,轻松实现高速检测,重复精度最高可达 0.1μm。



最高49KHz 超高速采样

搭载高性能FPGA及IC专用处理芯片,采样速度最高可达49000轮廓/秒。



大口径检测镜头

超宽X轴视野,有效提供受光量,实现超高分辨率。



型号

单目

 GL-8020

 GL-8040

 GL-8060

 GL-8080

 GL-8160

 GL-8300

 GL-8400

GL-8600

GL-8900

 GL-81200

双目





 GL-8060D



 GL-8160D









 基准距离

 20mm

 38mm

 62mm

 80mm

160mm

 300mm

 370mm

600mm

928mm

 1144mm

 测量范围

 Z轴(高度)

 ±2.3mm
(F.S.=4.6mm)

 ±4.3mm
(
F.S.=8.6mm)

  ±11mm
(
F.S.=22mm)

  ±22mm
(
F.S.=44mm)

±41mm
(
F.S.=82mm)

  ±91mm
(
F.S.=182mm)

 ±118/+350mm
(
F.S.=468mm)

 ±244mm
(
F.S.=488mm)

 ±471mm
(
F.S.=942mm)

  ±639mm
(
F.S.=1278mm)

 X轴(宽度)



 9.6mm

 15mm

 29mm

 43mm

73mm

 113mm

 170mm

480mm

 294mm

 621mm

 基准距离

 9.8mm

 15.7mm

 31.5mm

 51mm

90mm

 150mm

 232mm

731mm

556mm

 1312mm



 10.0mm

 16.4mm

 34mm

 59mm

104mm

 189mm

 420mm

983mm

818mm

 2004mm

 光源

 光源

 蓝色半导体激光

 波长

 405nm(可见光)

 激光等级

 2M类激光产品  ( IEC60825-1FDA(CDRH) Part 1040.10)

 输出

 安全模式:10mW;性能模式:75mW

 拍摄模式

 2D模式+3D模式

 重复精度

 Z轴(高度)

 0.3μm

 0.4μm

 0.4μm

 0.5μm

1μm

 3μm

5μm

5μm

15μm

25μm

 X轴(宽度)

 0.3μm

 0.5μm

 0.8μm

 1μm

3μm

 5μm

 10μm

10μm

20μm

50μm

 直线性

 Z轴(高度)

 ±0.05% of
F.S.=±2.3μm
±0.01%

 ±0.04% of
F.S.=±3.44μm
±0.008%

 ±0.025% of
F.S.=±5.5μm
±0.005%

 ±0.02% of
 F.S.=±8.8μm
±0.004%

±0.02% of
F.S.=±16.4μm
±0.004%

 ±0.035% of
 F.S.=±63.7μm
±0.007%

 参考距离:±60mm
 ±0.025% of
F.S.=±117μm
±0.005%
 全部区域:
 ±0.035% of
F.S.=±163.8μm
±0.007%

Near~参考距离:
 ±0.03% of
F.S.=±146.4μm
±0.006%
 全部区域:
 ±0.006% of
F.S.=±292.8μm
±0.012%

Near~参考距离:
 ±0.015% of
F.S.=±141.3μm
±0.003%
 全部区域:
 ±0.05% of
F.S.=±471μm
±0.01%

 Near~参考距离:
 ±0.03% of
F.S.=
±0.004%
 全部区域:
 ±0.05% of F.S.
±0.006%

 轮廓数据间距

 X轴(宽度)

 2.5μm
2~3μm

 4.0μm
3~5μm

 10μm
7~9μm

 15μm
10~15μm

25μm
15~30μm

 50μm
25~50μm

 100μm
 40~120μm

250μm
80~250μm

200μm
70~200μm

 500μm
100~500μm

采样速度

全画幅

 250μs (4KHz)

高速模式
(Z1/8量程)

 43μs (23KHz)

超高速模式
(Z1/32量程)

 20μs(49KHz)

 轮廓数据数量

 4096

 HDR(高动态范围)

 支持原生单帧HDR / 多帧HDR合成

 温度特性

 0.01% of F.S. /℃

 耐环境性

 防护等级

 IP67IEC60529

 环境光源

 白炽灯:10000lx以下

 环境温度

 0+45℃

 环境湿度

 85%RH以下(无结露)

 抗震

 1057Hz 双振幅1.5mm, XYZ 各方向3小时

 抗冲击

 15g / 6msec

 材质







性能特点
光子精密3D线激光轮廓测量仪GL-8000系列拥有专业光学系统,X轴、Y轴重复精度高达0.1μm,线性精度达±0.03% of F.S.,轮廓点数高达4096个点超高采样速度49000轮廓/ 覆盖12款型号,适用于各种复杂工业零件的测量与检测
