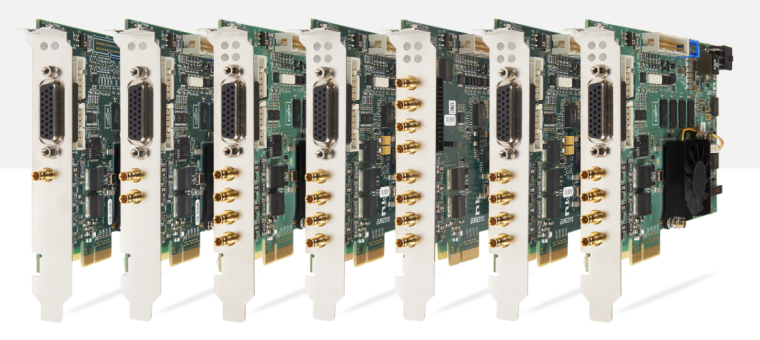

接口类型

• 相机接口：8 个 CoaXPress CXP-6 连接器，可连接 8 台相机，相机带宽为 5000MB/s1。
• PCIe 接口：采用 PCIe 3.0（Gen 3）x8 总线，链接速度为 8.0 GT/s，最大有效载荷大小为 512 字节，支持 32 位和 64 位 DMA，峰值传输带宽为 7800MB/s，有效（持续）传输带宽为 6700MB/s（取决于主机 PC 主板）2。
• 其他接口2
• 外部 I/O：26 针 2 排 0.1 英寸间距排针，带护罩，用于 I/O 线和 I/O 电源输出。
• I/O 扩展：26 针 2 排 0.05 英寸间距排针，带护罩，用于 I/O 扩展电缆插座。
• C2C-Link：6 针 2 排 0.1 英寸间距排针，带护罩，用于卡与卡之间的同步触发。
• 辅助电源输入：6 针 PEG 电源插座，用于输入 12V DC 电源，为 PoCxp（相机电源）和 I/O 电源输出提供电力。

电气性能

• 工作电压：通常为 12V DC2。
• 功率消耗：典型功耗为 16W（3.3V 下 4.2W，12V 下 11.8W），不包括相机和 I/O 电源输出2。

机械特性2

• 尺寸：PCB 板尺寸为 167.65mm x 111.15mm（6.6in x 4.38in），属于标准半长卡，可插入标准高度、8 通道或更高的 PCIe 卡槽中。
• 重量：净重 185g（6.5oz），毛重 330g（11.6oz）。
• 冷却方式：采用风冷散热，通过风扇冷却散热片来保证采集卡的正常工作温度。

I/O 特性

• 数字 I/O 线：提供 10 条数字 I/O 线，可用于与外部设备进行交互，如触发相机、控制光源等1。
• C2C-Link 接口：用于卡与卡之间的同步触发，可实现跨 PC 的同步操作1。
• 辅助电源输入：6 针 PEG 电源插座，用于输入 12V DC 电源，为 PoCxp（相机电源）和 I/O 电源输出提供电力2。

功能特性

• 相机控制功能：支持丰富的相机控制功能，如曝光时间、增益、白平衡等参数的调节，可通过软件进行灵活配置1。
• Memento 事件记录工具：能够记录采集过程中的各种事件，如触发时间、图像采集时间等，方便用户进行故障排查和数据分析1。
• 支持 CustomLogic 功能：用户可以通过硬件描述语言编程，定制图像处理算法、控制 I/O 和数据操作等，满足个性化的应用需求3。

兼容性

• 操作系统：支持多种操作系统，如 Windows、Linux 等8。
• 相机兼容性：兼容各种品牌和型号的 CoaXPress 相机4。

其他特性

• 相机电源：支持 PoCxp（CoaXPress 上的电源），每个 CoaXPress 连接器提供 13W 的 24V DC 稳压电源，具有设备检测、自动上电、过载和短路保护功能，板载 12V 至 24V DC/DC 转换器4。
• LED 指示灯：包括同轴主机连接状态指示灯、FPGA 状态指示灯和板卡状态指示灯2。
• 支持的相机类型：面阵相机包括灰度和彩色（YCrCb、YUV、RGB 和拜耳 CFA）、单抽头（1x-1y）逐行扫描、双抽头（1x-2ye，仅 “1-camera” 固件变体）；线阵相机包括灰度和彩色 RGB。支持的相机像素格式包括 Mono 8/10/12/14/16、Bayer XX 8/10/12/14/16（XX=GR、RG、GB 或 BG）、RGB 8/10/12/14/16、RGBA 8/10/12/14/16、YCrCb 601_422_8/10、YCrCb 709_422_8/10、YUV 422_8/10 和 Raw8。
