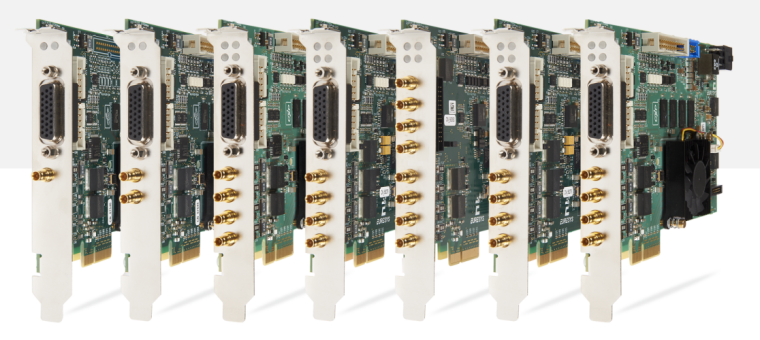

接口类型

• 相机接口：4 个 CoaXPress CXP-6 连接器，可连接 4 台相机，相机带宽为 2500MB/s2。
• 数据转发接口：无数据转发输出接口。
• PCIe 接口：采用 PCIe 3.0（Gen 3）x4 总线，链接速度为 8.0 GT/s，最大有效载荷大小为 512 字节，支持 32 位和 64 位 DMA，峰值传输带宽为 3900MB/s，有效（持续）传输带宽为 3350MB/s（取决于主机 PC 主板）2。
• 外部 I/O 接口：26 针 3 排高密度 D-sub 母插座，带 UNC 4-40 插孔螺丝，用于 I/O 线和 I/O 电源输出2。
• 内部 I/O 接口：2 个 26 针 2 排 0.1 英寸间距排针，带护罩，用于 I/O 线和 I/O 电源输出2。
• C2C-Link 接口：6 针 2 排 0.1 英寸间距排针，带护罩，用于卡与卡之间的同步触发2。
• 辅助电源输入接口：6 针 PEG 电源插座，用于输入 12V DC 电源，为 PoCxp（相机电源）和 I/O 电源输出提供电力2。

电气性能

• 工作电压：通常为 12V DC2。
• 功率消耗：典型功耗为 16.8W（3.8W @ +3.3V，13W @ +12V），不包括相机和 I/O 电源输出2。

机械特性

• 尺寸：PCB 板尺寸为 167.65mm x 111.15mm（6.6in x 4.38in），属于标准半长卡，可插入标准高度、4 通道或更高的 PCIe 卡槽中2。
• 重量：净重 173g（6.1oz），毛重 274g（9.7oz）2。
• 冷却方式：采用风冷散热，通过风扇冷却散热片来保证采集卡的正常工作温度2。

I/O 特性

• 数字 I/O 线：提供 20 条数字 I/O 线，可用于与外部设备进行交互，如触发相机、控制光源等2。
• C2C-Link 接口：用于卡与卡之间的同步触发，可实现跨 PC 的同步操作3。
• 辅助电源输入：6 针 PEG 电源插座，用于输入 12V DC 电源，为 PoCxp（相机电源）和 I/O 电源输出提供电力2。

功能特性

• 相机控制功能：支持丰富的相机控制功能，如曝光时间、增益、白平衡等参数的调节，可通过软件进行灵活配置2。
• Memento 事件记录工具：能够记录采集过程中的各种事件，如触发时间、图像采集时间等，方便用户进行故障排查和数据分析2。
• 支持 CustomLogic 功能：用户可以通过硬件描述语言编程，定制图像处理算法、控制 I/O 和数据操作等，满足个性化的应用需求。

兼容性

• 操作系统：支持多种操作系统，如 Windows、Linux 等。
• 相机兼容性：兼容各种品牌和型号的 CoaXPress 相机。

其他特性

• 相机电源：支持 PoCxp（CoaXPress 上的电源），每个 CoaXPress 连接器提供 17W 的 24V DC 稳压电源，具有设备检测、自动上电、过载和短路保护功能，板载 12V 至 24V DC/DC 转换器。
• LED 指示灯：包括同轴主机连接状态指示灯、FPGA 状态指示灯和板卡状态指示灯。
• 支持的相机类型：面阵相机包括灰度和彩色（YCrCb、YUV、RGB 和拜耳 CFA）、单抽头（1x-1y）逐行扫描；线阵相机包括灰度和彩色 RGB。支持的相机像素格式包括 Mono 8/10/12/14/16、Bayer XX 8/10/12/14/16（XX=GR、RG、GB 或 BG）、RGB 8/10/12/14/16、RGBA 8/10/12/14/16、YCrCb 601_422_8/10、YCrCb 709_422_8/10、YUV 422_8/10 和 Raw。
