发布时间：2025-05-16
有效日期：2026-12-31
应用领域：军事国防精工和光学航天航空汽车
关键词：板卡
品牌：阿尔泰科技

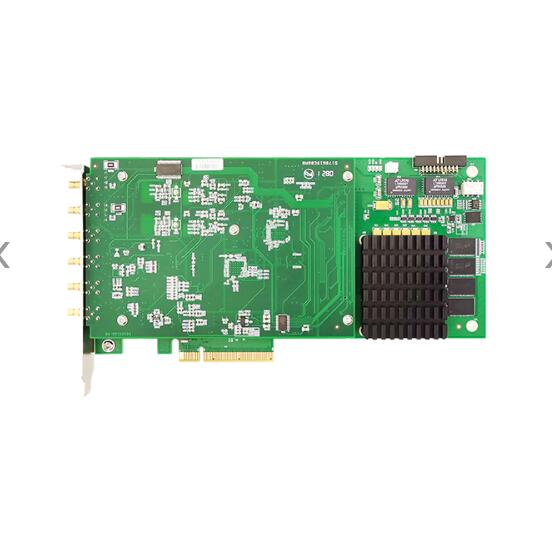

型号：PCIe8912M/8914M/8916M
PCIe891xM 是 2 通道 12/14/16 位 250MS/s 采样数字化仪，专为输入信号高达 100M 的高频和高 动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB 的板载内存。 PCIe891xM 配备了 12/14/16 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成 像等高动态范围应用的理想选择。
产品特点：
2 通道单端模拟输入
12 位高分辨率 ADC（PCIe8912M）
14 位高分辨率 ADC（PCIe8914M）
16 位高分辨率 ADC（PCIe8916M）
模拟输入带宽高达 100M 板载 2GB 内存
可编程输入电压量程范围±1V 或±5V
可程控配置输入阻抗 1MΩ或 50Ω
SMB-1 路外部时钟输入接口，SMB-1 路时钟输出接口
SMB-1 路外部数字触发信号输入接口，SMB-1 路触发信号输出接口 全自动校准
支持连续采样和有限点采样
通过系统同步触发总线接口实现多模块之间同步
产品指标：
产品概述 | 总线类型 | PCIe总线 |
操作系统 | XP、Win7、Win8、Win10 | |
AD模拟量输入 | 分辨率 | 12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M） |
输入量程 | ±5V、±1V | |
过压保护 | ±5V | |
采集速率高达 | 250MS/s | |
通道数量 | 2通道 | |
输入阻抗 | 1MΩ和 50Ω可程控配置 | |
耦合方式 | 直流耦合、交流耦合（可程控配置） | |
采集模式 | 连续采样、有限点采样 | |
存储器深度 | 板载 2GB 内存 | |
触发源 | 软件触发、模拟触发、数字信号触发、同步信号触发 | |
触发模式 | 中间触发、预触发、后触发及硬件延时触发 | |
模拟带宽(-3dB 典型值) | 100M | |
数据存储 | 可搭配PCIe-SSDM2X存储模块实现高达1GB/s实时数据流盘 | |
北京阿尔泰科技发展有限公司是一家专业从事测控产品研发、生产、销售和服务的公司。自主研发的产品包括多种总线数据采集板卡、分布式采集模块、无线通讯数传采集模块、运动控制卡、测控机箱及测控系统、控制器、无风扇工业电脑、工业平板电脑、工业主板等 。
