发布时间：2025-05-21
有效日期：2026-12-21
应用领域：军事国防航天航空半导体汽车
关键词：板卡
品牌：阿尔泰科技
系列：高速数字化仪、高速同步数据采集卡

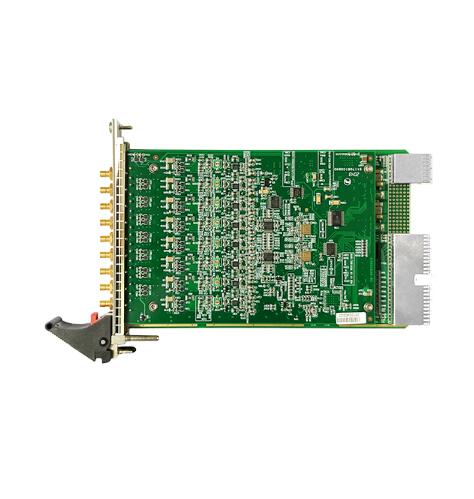

型号：PXI8582\8584\8586
PXI8582\8584\8586 是 8 通道 12\14\16 位 100MS/s 采样数字化仪，专为输入信号高达 50M 的高 频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量 高达 2GB 的板载内存。
PXI8582\8584\8586 配备了 12\14\16 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、 图形成像等高动态范围应用的理想选择。
产品特点：
符合 PXI 规范 2.2 版
8 通道单端模拟输入
12 位高分辨率 ADC（PXI8582）
14 位高分辨率 ADC（PXI8584）
16 位高分辨率 ADC（PXI8586）
模拟输入带宽高达 50M
板载 2GB 内存
可编程输入电压量程范围±1V 或±5V
SMB-1 路 PFI 程控配置接口（即数字触发 PFI 输入、触发输出端）
全自动校准
通过 PXI 触发总线接口实现多模块之间同步
AD模拟量输入 | ADC分辨率 | Bit12（PXI8582）\14Bit（PXI8584）\16Bit（PXI8586） | |
输入通道 | 8路单端 | ||
输入量程 | ±5V、±1V | ||
采样率 | 高达100MHz | ||
采样方式 | 同步采样 | ||
存储器深度 | 板载2GB内存 | ||
校准方式 | 软件自动校准 | ||
耦合方式 | 直流耦合、交流耦合 | ||
触发源 | 软件触发、模拟触发、数字信号触发、 同步信号触发[TRIG0..7] | ||
触发源输入范围 | ATR输入范围 | 同AD量程 | |
DTR输入范围 | 标准TTL电平 | ||
输入阻抗 | 1MΩ（50Ω可定制） | ||
模拟带宽 | 50MHz (-3dB典型值) | ||
时钟源 | 采样时钟源：内部时钟 内时钟锁相环参考源可选为：板载晶振、PXI_10M信号 | ||
