描述：

Chrontel 的 CH7213D 是一款低成本的 USB Type-C 逻辑控制器。设备 面向实现 USB Type-C 设备的系统设计人员 DisplayPort 功能和 USB Power Delivery 2.0 支持。CH7213C的 使用 BMC 协议的强大 Power Delivery 2.0 模块可以启用 USB 以各种电源管理角色运行的 Type-C 设备，包括 Consumer 和 Provider。DisplayPort Alt. 模式是另一种选择 CH7213C 支持的接口。内置的 Billboard 类可以是 如果 Type-C PD 源，则自动暴露于 USB 2.0 D+/- 总线 （DFP） 不配备支持 DisplayPort 信号传输。带有 CH7213C DisplayPort 的系统 启用 Alt. 模式可

编程以支持 Type-C 转 DisplayPort 显示器或 DisplayPort 连接到 Type-C DP Alt. 模式显示器。CH7213C的 用于 DisplayPort HPD 的双向信号转换器（热插拔 检测）和 VDM（供应商定义消息）能够翻译 将 HPD 连接到适当的 VDM 到 Type-C DP 设备，反之亦然。在 除了硬件支持 PHY 和 Link 层外，CH7213C 还具有 内部微处理器处理电缆逻辑通信，并可以 根据 USB 的应用进行编程以进行定制 Type-C 平台。为了降低最终产品的 BOM 成本， CH7213D集成了所有必要的元件和电路，例如 LDO、 时钟产生隔离电路，Ra、Rd 和 Rp 等。

特征：

1、符合 Type-C 标准 规范修订版 1.4

2、 顺从的 使用 Power Delivery 规范修订版 3.0

3、支持 VESA DisplayPort Alt. 模式 1.0a

4、 双向 HPD 信号和 Power Delivery VDM 之间的转换

5、支持 DisplayPort AUX 通道直流电压电平检测

6、 Rp 和 集成 Rd 电阻器

7、内置 Ra 终端电阻

8、USB接口 集成 Type-C SBU 和 DisplayPort AUX 通道开关

9、综合 USB Billboard 类，版本 1.21，用于支持 USB Type-C Alt. 模式

10、支持 VCONN 电源。集成了 5V 至 3.3V 和 3.3V 至 1.2V 稳压器，以节省 BOM 成本

11、嵌入式 MCU 和 EEPROM

12、 国际集成电路 从接口

13、固件 更新功能

14、晶体 自由

15、RoHS 指令 合规且无卤素封装

16、提供 采用 16 引脚 QFN 封装 （4x4 mm）

应用：

USB Type-C 转 DisplayPort 适配器

DisplayPort 转 USB Type-C 适配器

Type-C 扩展坞

USB Type-C 转多视频适配器

GENERAL DEsc riptION

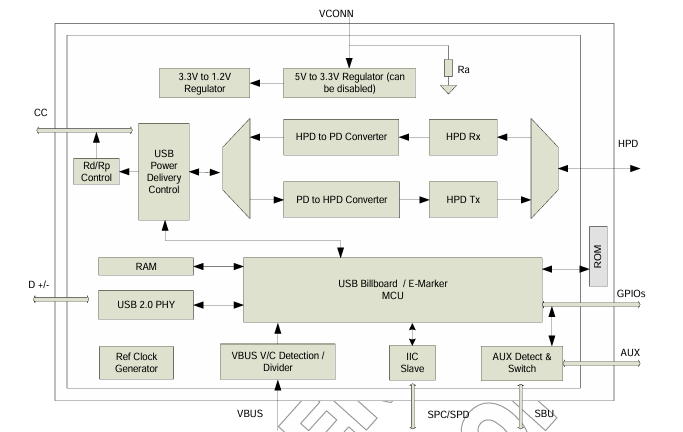

Chrontel’s CH7213D is a low cost USB Type-C logic controller. The device is targeted for system designers implementing USB Type-C devices with DisplayPort capabilities and USB Power Delivery 3.0 support. CH7213D’s robust Power Delivery 3.0 module using the BMC protocol can enable USB Type-C devices operating in various power management roles including Consumer and Provider.The DisplayPort Alt. mode is another alternative interface supported in the CH7213D.A builtin Billboard Class can be automatically exposed to the

USB 2.0 D+/- bus if a Type-C PD Source (DFP) does not equip USB Type-C Alt. Mode features that support DisplayPort signal transmission. The system with CH7213D’s DisplayPort Alt. mode enabled can be programmed to support Type-C to DisplayPort display or DisplayPort to a Type-C DP Alt. mode monitor. The CH7213D’s bi-directional signal converter for the

DisplayPort HPD (hot plug detection) and VDM (Vendor Defined Message) is capable of translating the HPD to the appropriated VDM to Type-C DP device and vice versa.In addition to hardware support of PHY and Link la yers, the CH7213D has an internal microprocessor to handle the cable logic communication and can be programmed for customization according to the application of USB Type-C platforms.For reducing the BOM cost of final products, the

CH7213D integrates all necessary components and circuits, such as LDO, clock generation isolation circuit, Ra, Rd and Rp etc.

FEATURES ：

1.Compliant with Type-C Specification Revision 1.4

2.Compliant with the Power Delivery Specification Revision 3.0

3.Supports VESA DisplayPort Alt. Mode 1.0a

4.USB Type-C electronically marker component

5.supported Bi-directional conversion between the HPD signal and

Power Delivery VDM

6.Support DisplayPort AUX ChannelDC voltage level detection

7.Rp and Rd resistors integrated

8.Built-in Ra termination resistor

9.USB Type-C SBU and DisplayPort AUX Channel switch integrated

10.Integrated USB Billboard Class, Version 1.21 for

11.supporting USB Type-C Alt. Mode

12.Support VCONN power.5V to 3.3V and 3.3V to 1.2V .Regulator integrated to save BOM cost

13.Embedded MCU and ROM

14.IIC slave interface

15.Firmware update capability

16.Crystal free

17.RoHS compliant and Halogen free package

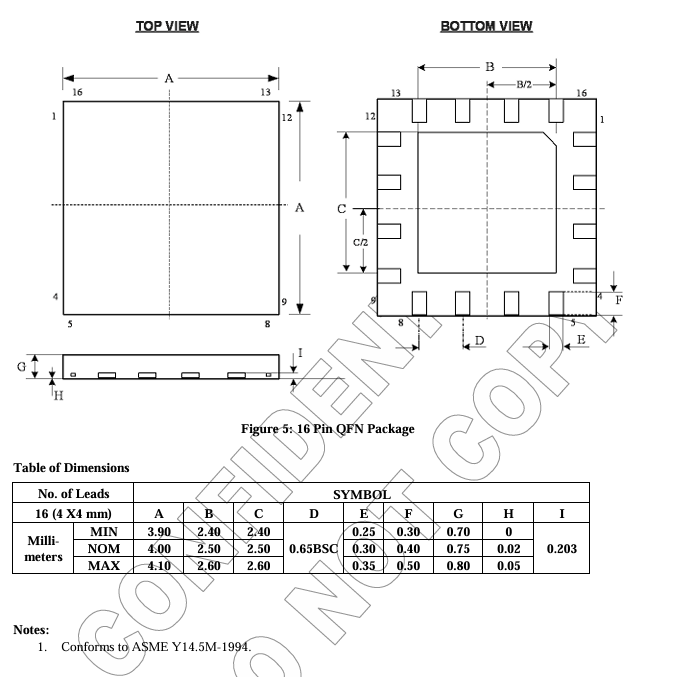

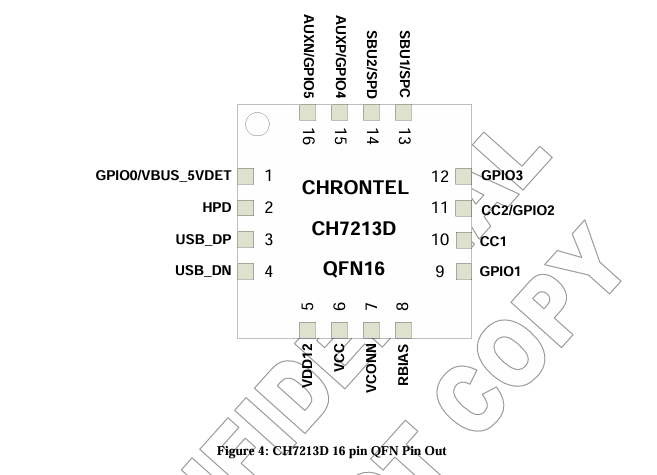

18.Offered in 16-Pin QFN (4x4 mm)

APPLICATION :

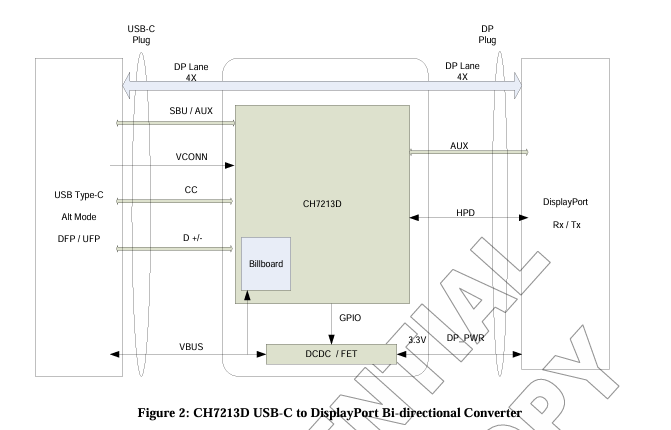

1USB Type-C to DisplayPort adapter

2.DisplayPort to USB Type-C adapter

3.Type-C docking

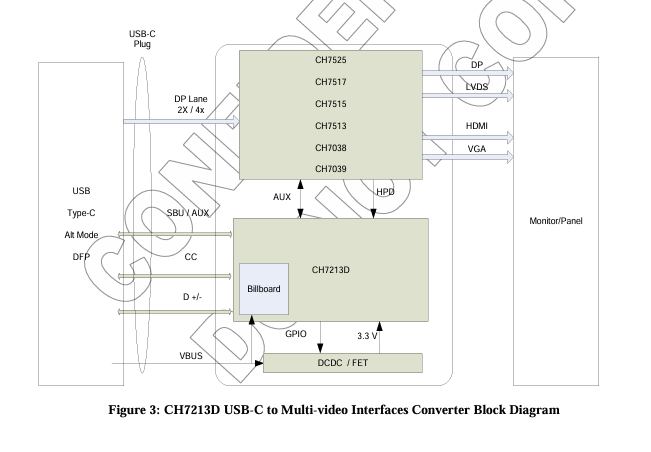

4.USB Type-C to Multi-video adapter
