G通用 D描述

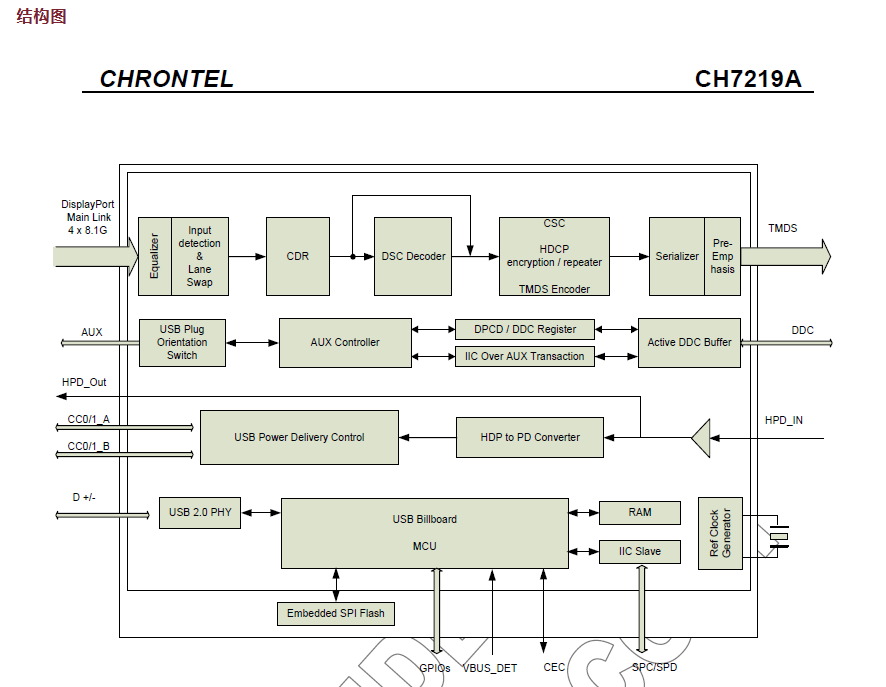

Chrontel 的 CH7219A 是一种低成本、低功耗的半导体器件 通过 USB Type-C 将 DisplayPort 信号转换为 HDMI 2.0 连接器。这款基于 USB Type-C 的创新型 DisplayPort 接收器具有高 高性能DSC解码器，集成HDMI 2.0发射器 专为 USB Type-C 转 HDMI 2.0 转换器、采用器和扩展坞而设计 装置。通过CH7219A先进的解码/编码算法， 输入DisplayPort高速串行多媒体数据可无缝衔接 转换为 HDMI/DVI 输出。

CH7219A的 DP 接收器符合 DisplayPort 规范 1.4 和嵌入式 DisplayPort （eDP） 规范版本 1.4。具有复杂的 DisplayPort 信号检测功能 和 Lane Swap/AUX 极性反转逻辑，CH7219A支持 USB Type-C电缆插头方向开关。集成了内部 HDCP 键，因此 设备支持 HDCP 1.4 和 2.3 规范。在设备的接收器中 块，支持四个具有数据速率的 DisplayPort 主链路通道输入 以 1.62Gbps、2.7Gbps、5.4Gbps 或 8.1Gbps 运行，并将输入转换为 信号转HDMI输出高达4K2K@60Hz。利用 USB 供电 控制逻辑、USB广告牌模块用于USB设备识别和 DisplayPort 的 Link Training 例程，CH7219A 能够立即 初始化时将视频显示调至 HDMI 2.0 电视/显示器 过程完成。

该CH7219A还支持多达 8 通道 来自 DP Rx 的音频输入和来自 HDMI Tx 的输出，采样率高达 192 KHz。可用音频带宽取决于像素时钟频率， 视频格式定时，以及内容保护是否重新同步 是需要的。

CH7219A与CH7217A引脚兼容。 凭借先进的 MCU 和片上闪存，CH7219A支持自动启动和 EDID 缓冲区。利用从嵌入式ROM自动加载的固件， CH7219A可以支持 DP 输入检测、HDMI 连接检测和 确定自动进入省电模式。

特征

1. VESA 显示端口规范版本 1.4a

2. HDMI发射器支持HDMI规范 版本2.0

3. HDCP 1.4 和 HDCP 2.3 标准

4.支持HDCP中继器模式

5. 高动态范围 （HDR）合并静态元数据

6. DTV配置文件未压缩高速度数字接口CTA-861-G

7. DSC标准v1.2a解码 能够

8. 视频色彩空间包括RGB 在 6/8/10/12 bpc，YCbCr4：4：4 和 YCbCr4：2：2 /4：2：0 在 8/10/12 bpc

9. RGB 到 YCC 4：4：4/4：2：2/4：2：0和 YCC 4：4：4/4：2：2 到 YCC 4：2：0 实现了色彩空间转换

10. 数字音频支持多达 8 通道 LPCM（16/20/24 位），具有采样率高达 192kHz，压缩音频格式（AC3、DTS、DTS-HD MA 和杜比 MAT）、帧速率高达 1536kHz 的 HBR 音频格式和 3D 音频采样率高达 192kHz 的格式

11. USB Type-C DisplayPort Alt-Mode 转 HDMI 2.0 协议转换器 准备

12. 集成 Ra、Rd 和 Rp 电阻器，用于 DFP/UFP 识别 连接

13. Type-C SBU 和 DisplayPort AUX 通道无缝切换

14. CC 通信上的 USB Power Delivery 3.1

15. 集成快速VBUS电压检测模块，支持FRS和Charge Through功能

16. 内置 USB Billboard Class 和 USB 2.0 PHY 支持DisplayPort Alt 模式

17. 嵌入式微控制器、ROM 和 EDID 缓冲器

18. 通过 Chrontel 专有技术进行固件更新

19. 可配置的省电模式和低待机电流

20. 符合 RoHS 标准和无卤素封装

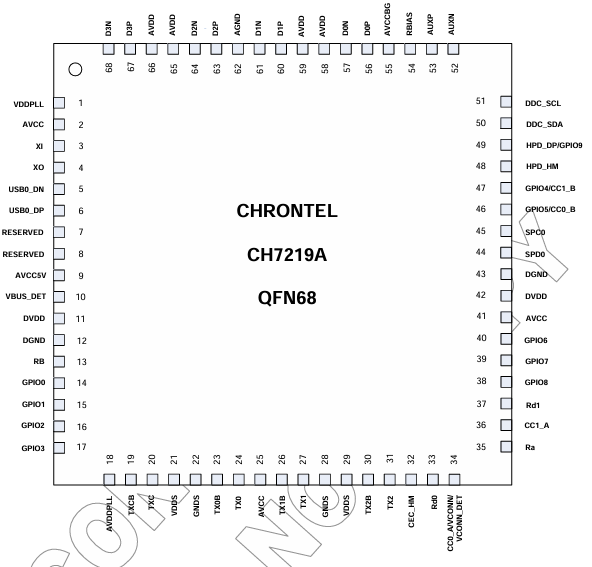

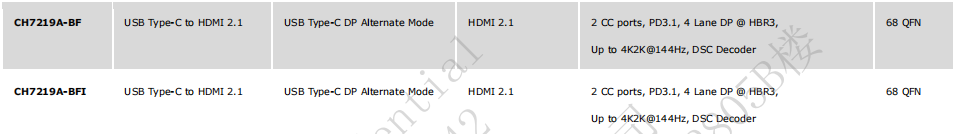

21. 采用 68 引脚 QFN 封装

上游 （ USB-C / DP ）

1. 符合 USB Type-C 端口带 USB Type-C 电缆和连接器规范修订版 2.0

2. 符合 USB PD 3.1 标准

3. 符合 DisplayPort 标准USB Type C 标准上的备用模式

4. 符合 VESA 标准DisplayPort 规范版本 1.4 和嵌入式 DisplayPort （eDP）规范版本 1.4

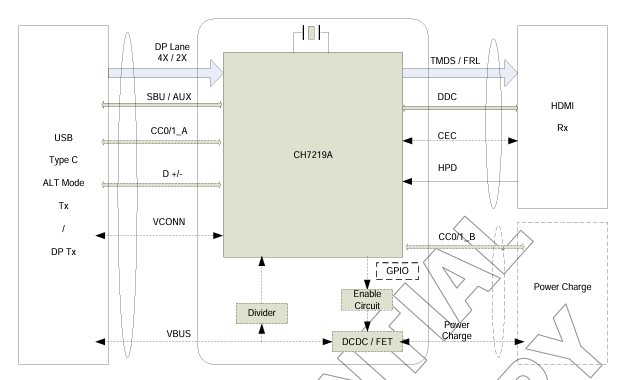

应用
板载DP到HDMI 2.1转换。USB Type-C到HDMI电缆/适配器/扩展坞。USB Type-C插座显示设备
