Chrontel 的 CH7101B 是一款低成本、低功耗的半导体器件，由 HDMI 接收器、三个独立的 9 位视频数模转换器 （DAC） 和音频编码器组成，可将 HDMI 信号转换为 VGA 输出，最大转换速率为 200 MHz，并具有 IIS 或 SPDIF 音频输出。

集成的 HDMI 接收器符合 HDMI 1.4b。DAC基于电流源架构。VGA 输出满足 VESA VSIS v1r2 时钟抖动目标。凭借先进的MCU和片上闪存，CH7101B支持自动启动和EDID缓冲区。利用嵌入式闪存自动加载的固件，CH7101B可以支持 HDMI 输入检测、DAC 连接检测并确定自动进入省电模式。

特征

1. 符合 HDMI 1.4 规范的 HDMI 接收器

2. VGA 的模拟 RGB 输出，具有高达 200MHz 像素速率的三通道 9 位 DAC。同步信号可以以分离或复合方式提供。支持高达 WUXGA 1920x1200@60Hz的 VESA 和 CEA 时序标准，减少消隐和1920x1080@60Hz

3. 片上音频编码器，支持 2 通道 IIS/S/PDIF 音频输出

4. VGA 输出符合 VESA VSIS v1r2 规范

5. MCU 嵌入式处理控制逻辑

6. 通过从片上闪存自动加载固件来支持设备启动

7. 集成 EDID 缓冲液

8. 无晶体架构

9. 支持 VGA 连接检测

10. 支持 HDMI 输入检测

11. 支持自动省电模式和低待机电流

12. 支持ITU-R BT.601和709色彩空间中的YCC到RGB转换

13. IIC从接口和HDMI DDC接口可用于调试和固件更新。

14. 低功耗架构

15. 符合 RoHS 标准和无卤素封装

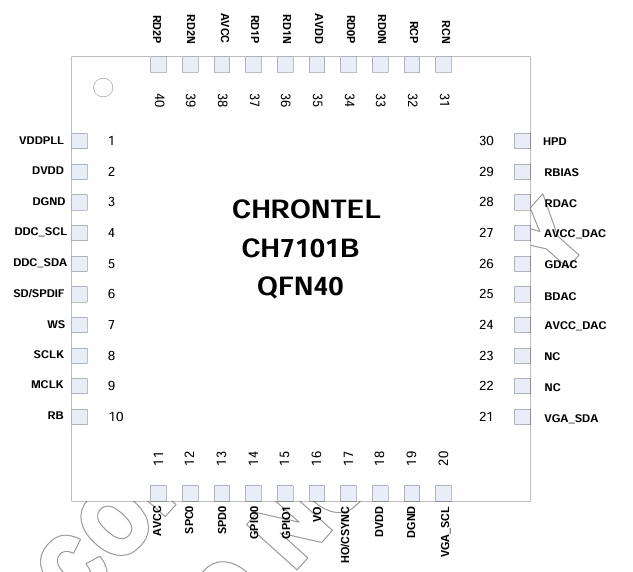

16. 采用 40 引脚 QFN 封装 （5 x 5 mm）

应用程序

1. 笔记本电脑/超极本

2. 平板设备

3. 手持/便携设备

4. 数字视频系统

5. HDMI转VGA适配器/扩展坞

6. 车载娱乐设备
