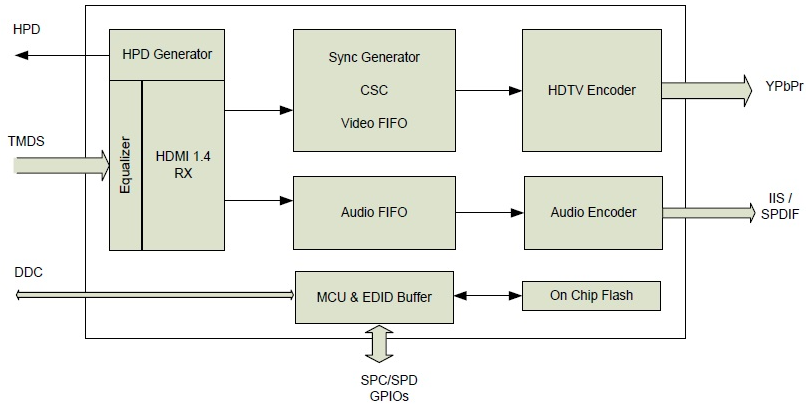

Chrontel 的 CH7103B 是一款低成本、低功耗的半导体器件，由 HDMI 接收器、三个独立的 9 位视频数模转换器 （DAC）、HDTV（YPbPr） 编码器和音频编码器组成，可将 HDMI 信号转换为具有 IIS 或 SPDIF 音频输出的 HDTV 输出。

集成的 HDMI 接收器符合 HDMI 1.4b。凭借先进的MCU和片上闪存，CH7103B支持自动启动和EDID缓冲区。利用片上闪存自动加载的固件，CH7103B可以支持HDMI输入检测、DAC连接检测并确定自动进入省电模式。

特征

• 符合 HDMI 1.4 规范的 HDMI 接收器
• 支持480p、576p、720p、1080i和1080P的HDTV格式（YPbPr输出）
• 片上音频编码器，支持 2 通道 IIS/S/PDIF 音频输出
• MCU 嵌入式处理控制逻辑
• 通过从片上闪存启动ROM自动加载固件来支持设备启动
• 集成 EDID 缓冲液
• 无晶体架构
• 支持电视连接检测
• 支持 HDMI 输入检测
• 支持自动省电模式和低待机电流
• 支持 ITU-R BT.601 和 709 色彩空间中的 RGB 到 YCC 转换
• IIC从接口和HDMI DDC接口可用于调试和固件更新。
• 低功耗架构
• 符合 RoHS 标准和无卤素封装

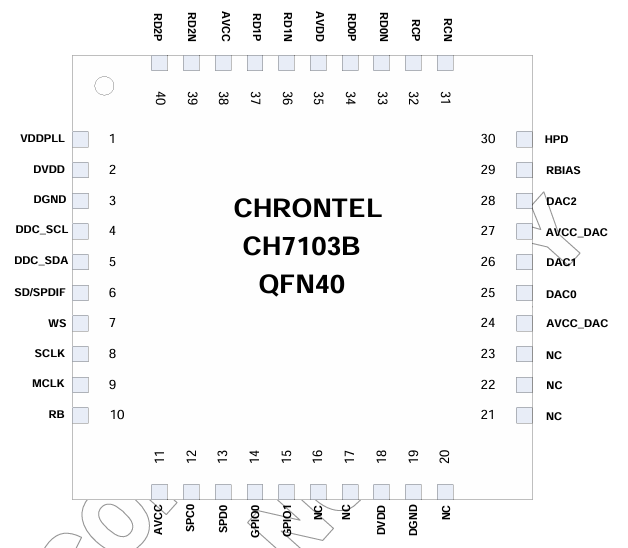

• 采用 40 引脚 QFN 封装 （5 x 5 mm）

应用

• 汽车信息娱乐设备

• 平板电脑设备

• 手持/便携式设备

• 数字视频系统

• HDMI到YPbPr适配器/对接站

• 笔记本电脑/超极本
