描述

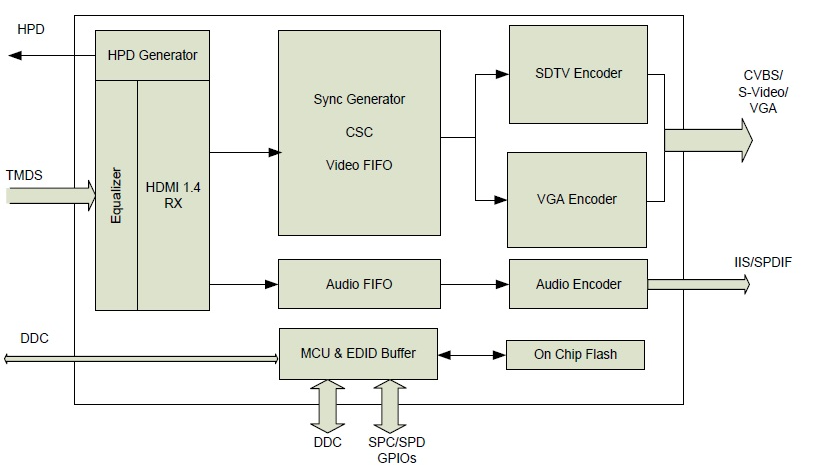

Chrontel 的 CH7105B 是一款低成本、低功耗的半导体器件，由 HDMI 接收器、三个独立的 9 位视频数模转换器 （DAC）、SDTV 编码器和音频编码器组成，可将 HDMI 信号转换为具有 IIS 或 SPDIF 音频输出的 CVBS/S-Video/VGA 输出。
集成的 HDMI 接收器符合 HDMI 1.4b。凭借复杂的 MCU 和片上闪存，CH7105B支持自动启动和 EDID 缓冲区。利用嵌入式闪存自动加载的固件，CH7105B可以支持HDMI输入检测、DAC连接检测并确定自动进入SDTV模式或VGA模式或省电模式。
功能
• 符合HDMI 1.4规范的HDMI接收器
• 支持多种输出格式：
— 标准清晰度电视（CVBS或S-视频输出，NTSC和PAL）
— 模拟RGB输出用于VGA，具有三重9位DAC，最高可达200MHz像素率。同步信号可以以分离或合成方式提供。
• 支持VESA和CEA时序标准，最高可达UXGA和1920x1080@60Hz
• 芯片内置音频编码器，支持2通道IIS/S/PDIF音频输出
• VGA输出符合VESA VSIS v1r2规范
• 嵌入式MCU处理控制逻辑
• 支持通过芯片内闪存自动加载固件启动设备
• 集成EDID缓冲区
• 支持TV/VGA连接检测
• 支持HDMI输入检测
• 内置缩放引擎，支持在SDTV输出应用中使用640x480安全模式输入
• 支持自动电源节省模式和低待机电流
• 支持RGB到YCC转换，ITU-R BT.601和709色彩空间
• 提供IIC从站接口和HDMI DDC接口用于调试和固件更新
• 低功耗架构
• 符合RoHS标准和无卤素封装

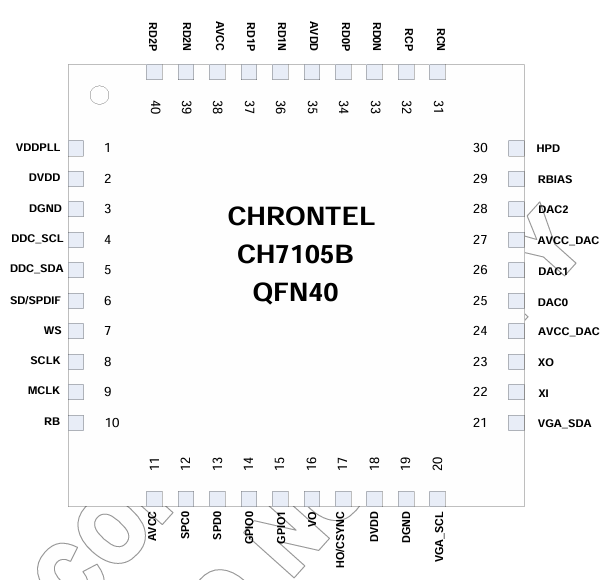

• 提供40引脚QFN封装（5 x 5毫米）
应用
• 汽车信息娱乐设备
• HDMI到VGA/SDTV适配器/对接站
• 笔记本电脑/超极本
• IPC
• 手持/便携设备
• 数字视频系统
