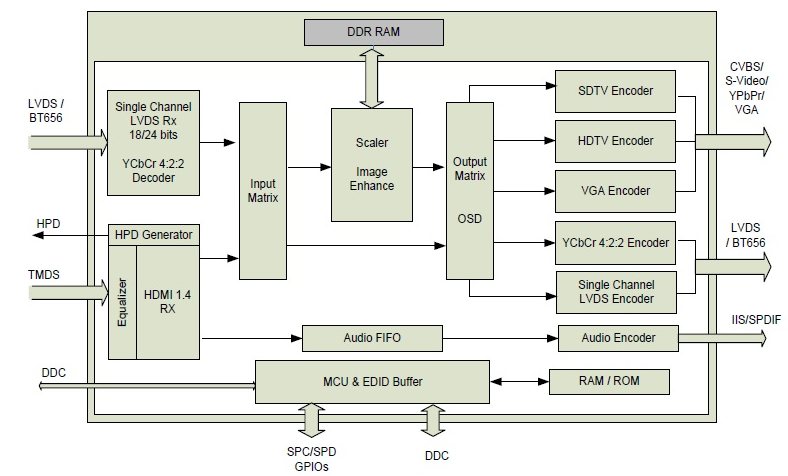

Chrontel 的 CH7117 是一款创新型半导体器件，由 HDMI 接收器、三个独立的 9 位视频数模转换器 （DAC）、SDTV 编码器、HDTV 编码器、YCbCr 4：2：2 编码器和音频编码器组成，可将 HDMI 信号转换为具有 IIS 或 SPDIF 音频输出的 CVBS / S-Video / YPbPr / BT656 / 模拟 RGB 输出。

集成的 HDMI 接收器和 HDMI 发射器符合 HDMI 1.4b。DAC基于电流源架构。CH7117集成了先进的缩放器引擎和DDR RAM，可接收分辨率高达1920x1080@60Hz的HDMI输入信号，并输出任何指定分辨率的SDTV / HDTV / BT656 / 模拟RGB信号。

CH7117 采用先进的嵌入式 MCU 和片上闪存，支持自动启动和 EDID 缓冲区。CH7117 利用嵌入式闪存自动加载的固件，可以支持 HDMI 输入检测、DAC 连接检测，并可以编程为自动进入省电模式。

CH7117 还支持从 HDMI 端口输入多达 8 通道音频，并支持从特殊音频输出端口输出，采样率高达 192 KHz。可用音频带宽取决于像素时钟频率、视频格式时序以及是否需要内容保护重新同步。

特征

• HDMI 接收器符合 HDMI 1.4 规范和 DVI 1.0 规范
• 支持高达 1080p 的输入分辨率。支持 HDMI/DVI 的热插拔检测
• 支持多种输出格式：
• SDTV 格式（CVBS 或 S-Video 输出、NTSC 和 PAL）
• 用于 480p、576p、720p、1080i 和 1080P 的 HDTV 格式（YPbPr 输出）

• VGA 的模拟 RGB 输出，具有高达 200MHz 像素速率的三通道 9 位 DAC。同步信号可以以分离或复合方式提供。

• 支持高达 UXGA 和 1920x1080@60Hz 的 VESA 和 CEA 时序标准

• ITU-R 601 或 ITU-R 656 兼容 YCbCr 4：2：2 输出格式，具有嵌入式同步或离散同步。支持高达 1280 x 720@60Hz 的分辨率，用于 YCbCr 4：2：2 输出
• 片上音频编码器，支持 8 通道 IIS/S/PDIF 音频输出
• 嵌入式灵活的缩放器引擎
• VGA 输出符合 VESA VSIS v1r2 规范
• MCU 嵌入式处理控制逻辑
• 通过从片上闪存自动加载固件来支持设备启动
• 集成 EDID 缓冲液
• 支持电视连接检测
• 支持 HDMI 输入检测
• 支持自动省电模式和低待机电流
• 支持422到444转换
• 支持 ITU-R BT.601 中的 RGB 到 YCC 转换和 SDTV/HDTV/BT656 输出的 709 色彩空间
• IIC从接口和HDMI DDC接口可用于调试和固件更新。
• 低功耗架构
• 符合 RoHS 标准和无卤素封装

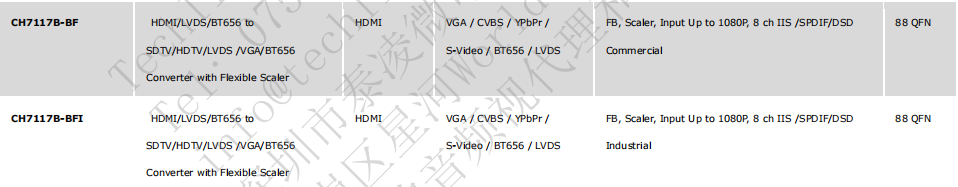

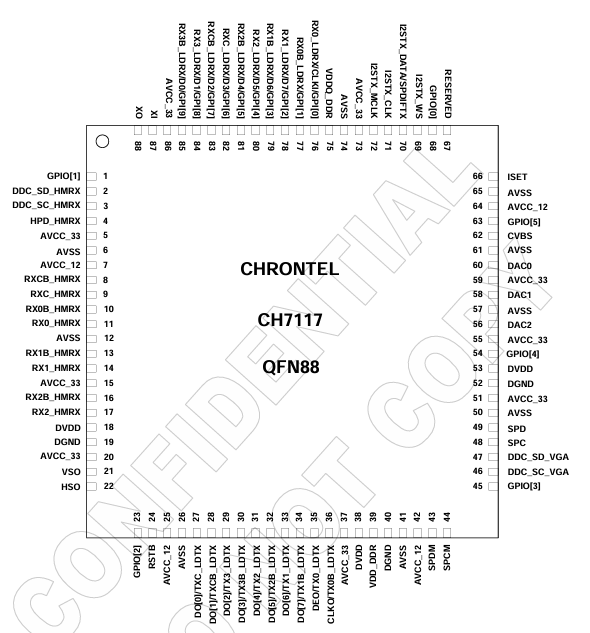

• 采用 88 引脚 QFN 封装

应用领域

• 车载娱乐设备

• 转换器盒

• 平板设备

• OTT/IPTV 盒
