描述

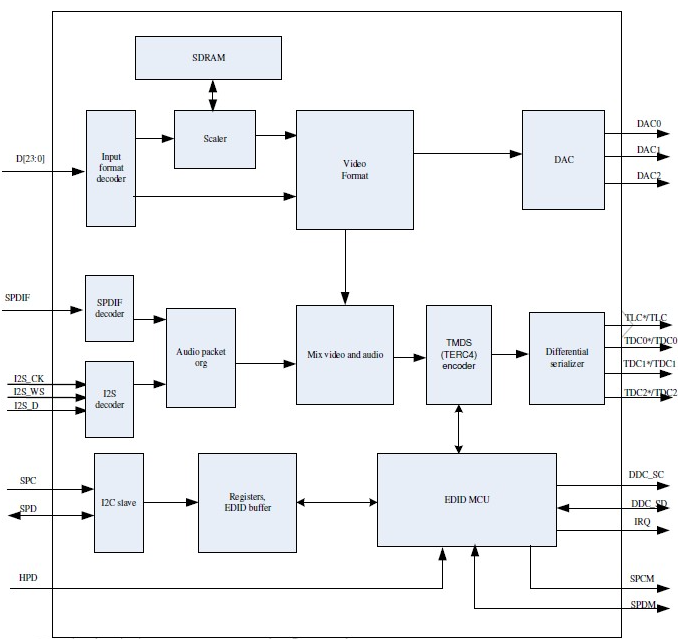

Chrontel CH7033B 专为需要多种高清内容显示格式的消费电子设备和 PC 市场而设计。凭借其先进的视频编码器、灵活的缩放引擎和易于配置的音频接口，该CH7033B满足制造商的产品显示要求，并降低其开发成本和上市时间。该设备的颜色格式转换器支持高质量的高带宽未压缩视频，如 DVI 和 YPrPb 组件或传统 VGA 模拟显示器。这 3 个高性能 10 位 DAC 可用于 HDTV 显示或 VGA 输出，具体取决于制造商的产品规格。该器件符合 EIA770-3 和 SMPTE 274M/293M/296M 标准，并支持高达 1080p 的 HDTV 分辨率。如果 RGB 显示器需要，CH7033B 能够生成复合同步。CH7033B 的 24 位并行总线接受来自图形控制器的各种输入数据格式。内置视频端口支持 8/12/16/18/24 位数据接口以及 80/86 MPU 接口。视频格式转换模块能够将数字 RGB-565、RGB-666、RGB-888 或 YCrCb （ITU-R 656、ITU-R 601） 信号转换为 DVI 信号，并结合音频流。输入数字信号也可以通过 HDTV 或 VGA 模拟输出的 DAC 进行转换。该器件的视频捕获模块支持高达 1366x768 的输入显示分辨率，可以是隔行或非隔行时序。该CH7033B集成了高速SDRAM，使制造商能够设计其产品以实现同时显示数字信号和模拟信号。利用帧缓冲区的优势，该器件复杂的缩放器能够生成两个相同的视频内容，这些内容将被路由到单独的输出驱动程序进行显示。帧速率转换嵌入在缩放器中;它可以将高清显示的原始输入分辨率最大化到1080p。此外，该CH7033B还提供了额外的图像处理功能，包括可以通过编程内部寄存器来控制的图像旋转。该器件支持SPDIF和2通道I²S数字音频输入。其高保真音频解码器引擎能够采样高达192k/2ch的音频频率。SPIDF支持PCM编码数据和压缩音频，包括杜比数字和DTS。该CH7033B具有图像增强功能，可以将亮度、对比度、色调和饱和度微调到像素级。当 HPD 信号被置位时，CH7033B将自动向处理器生成中断。内置 DDC 端口可以通过处理器的编程寄存器从 DVI 监视器读取 EDID 数据。

特征

• 支持2通道I2S数字音频输入，最高可达24位数据流（32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz和192kHz）

• 用于读取 EDID 的 DDC 主站

• DVI 的热插拔检测

• 电视/显示器连接检测功能。DAC可以通过编程内部寄存器来关闭

• 像素级色彩增强，用于 HDTV 和 VGA 输出的亮度、对比度、色调和饱和度调整

• 片内帧缓冲区支持帧率转换，为图形控制器提供视频定时输出的灵活性

• 先进的缩放引擎可放大/缩小输入分辨率，适用于高达 1080p 的 DVI 显示器、高达 1920 x1080 的 VGA 和高达 1080p 的 HDTV

• 支持RGB格式（RGB-565、RGB-666或RGB-888等）或YCrCb格式（ITU-R 656或ITU-R 601）的8/12/16/18/24位并行接口输入。还支持 80/86 MPU 接口和仅 DE 模式。

• 广泛的输入分辨率支持高达 1366x768（即 640x480、720x480、720x576、800x600、1024x600、1024x768、1280x800 等）

• 图像显示支持 90/180/270 度旋转或水平/垂直位置翻转

• 像素时钟输入频率支持高达 165 MHz

• IO 电源电压为 1.2V 至 3.3V，SPC/SPD 电源电压为 1.8V 至 3.3V。

• 可编程电源管理

• 设备可通过串行端口完全编程，或可从 Chrontel Boot ROM 自动加载固件 （CH9904）

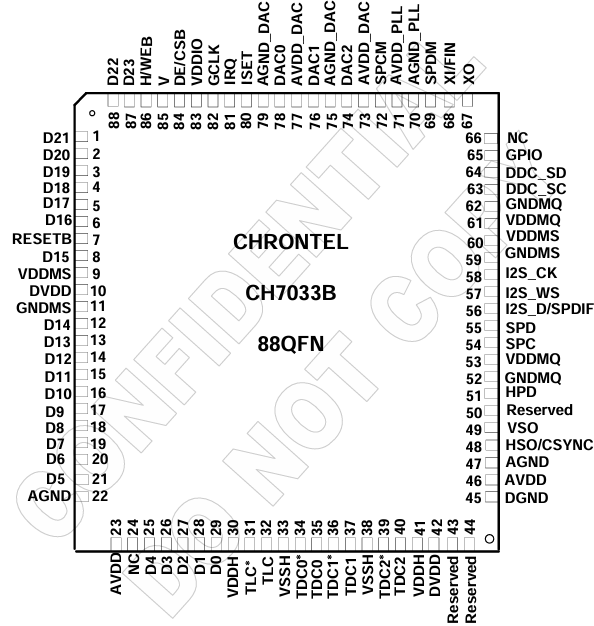

• 采用 88 引脚 QFN 封装

应用目标：媒体互联网设备，媒体存储盒，智能书，数字视频播放器，数字视频录像机，便携式媒体播放器
