目前，第三次能源革命使得全球能源结构逐步向可再生能源转型，太阳能作为具有较大潜力的清洁能源，受到越来越多的关注。光伏电池板是利用光电转换原理将太阳辐射能直接或间接转换成电能的装置。目前大部分光伏电池使用的是硅材料作为基底，可分为晶体硅电池和非晶硅电池。在硅处理过程中，受到晶格质量或其他条件影响，可能产生一些诸如微裂纹、断栅、污染或电池劣化等结构性缺陷，可能影响太阳能模块的功率及效率。传统的成像系统较难识别出这些缺陷问题，需要采用EL（电致发光）来检测电池片隐裂、虚印、黑斑、皮带印、扩散异常等缺陷。

方案概述

电致发光（EL）是一种将电能转化为光能的现象，通过对材料施加电压，材料内部发生带间复合发光，对于硅材料而言，发光光谱峰值对应1110nm，带间复合宽度在1000~1300nm之间。在所获得的图像中，正常电池板的导电良好的有源区域亮度较高、亮度分布也相对均匀，但是不活跃的区域和接触不良的区域亮度较低。由于电池板中的电致发光现象十分微弱，因此需要高灵敏度的近红外相机实现EL检测。

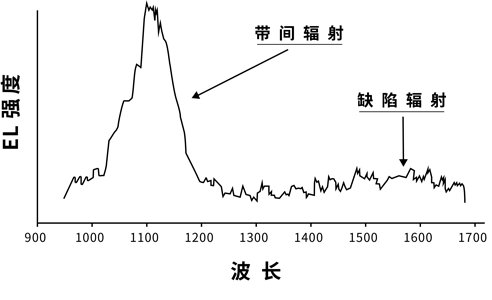

Si电注入发光谱图

方案组成

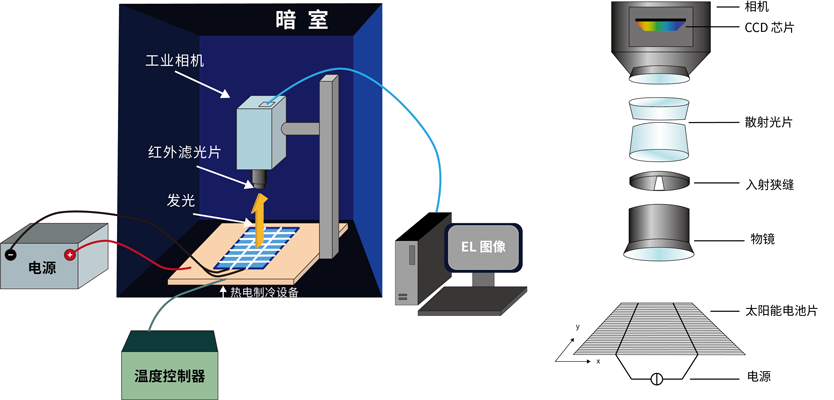

EL检测示意图

检测范围：成品电池片、组件产品

过程位置：目前最多安装位置是在串焊、叠瓦之后或者组件成品之后。通常也会根据客户的需求来搭配安装，安装在成品电池片出来后、或者串焊上料前。

方案展示

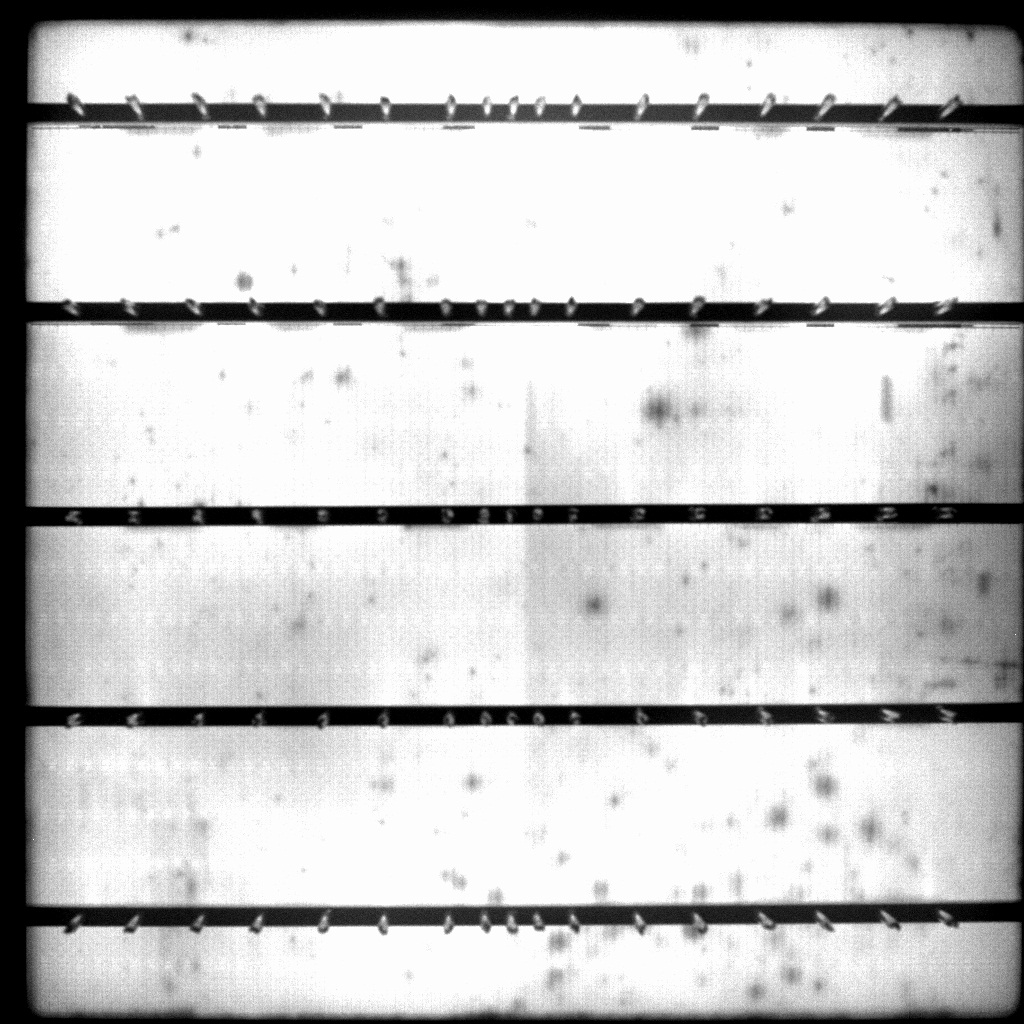

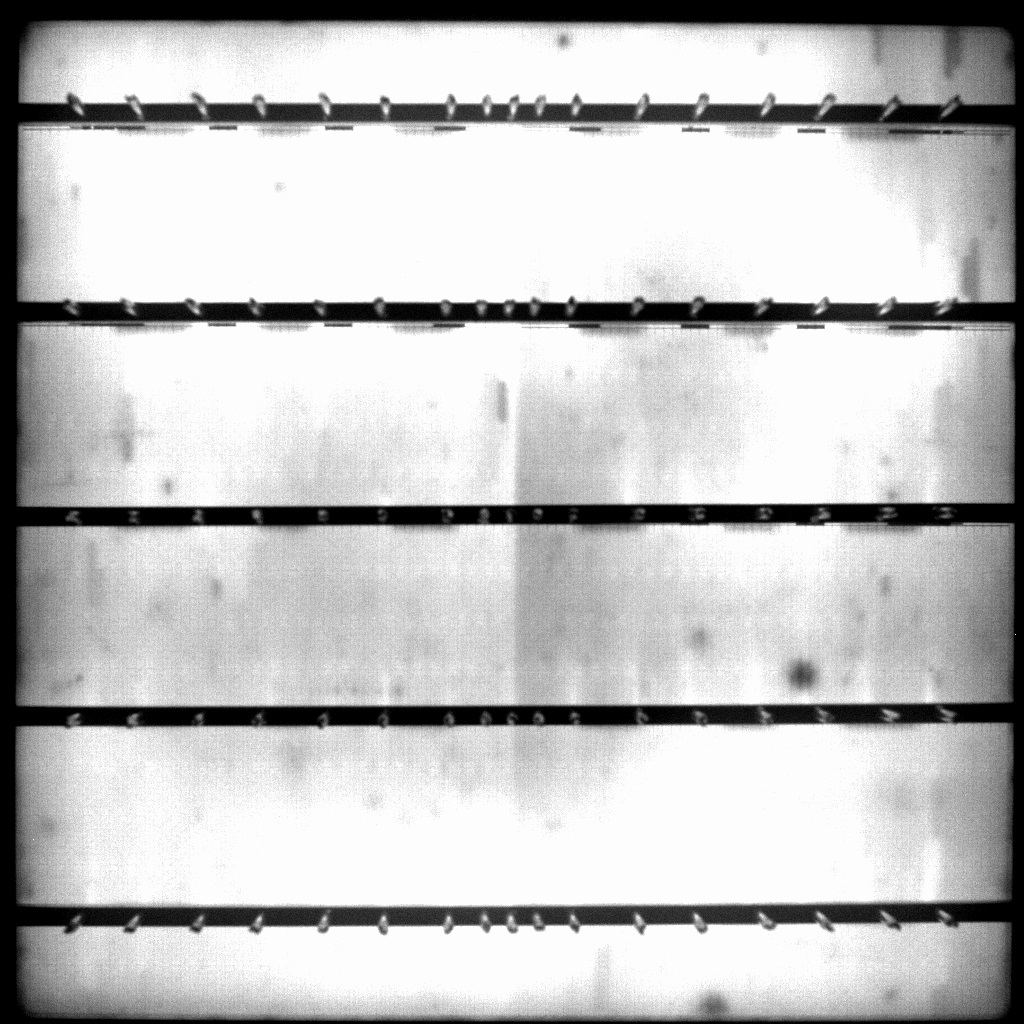

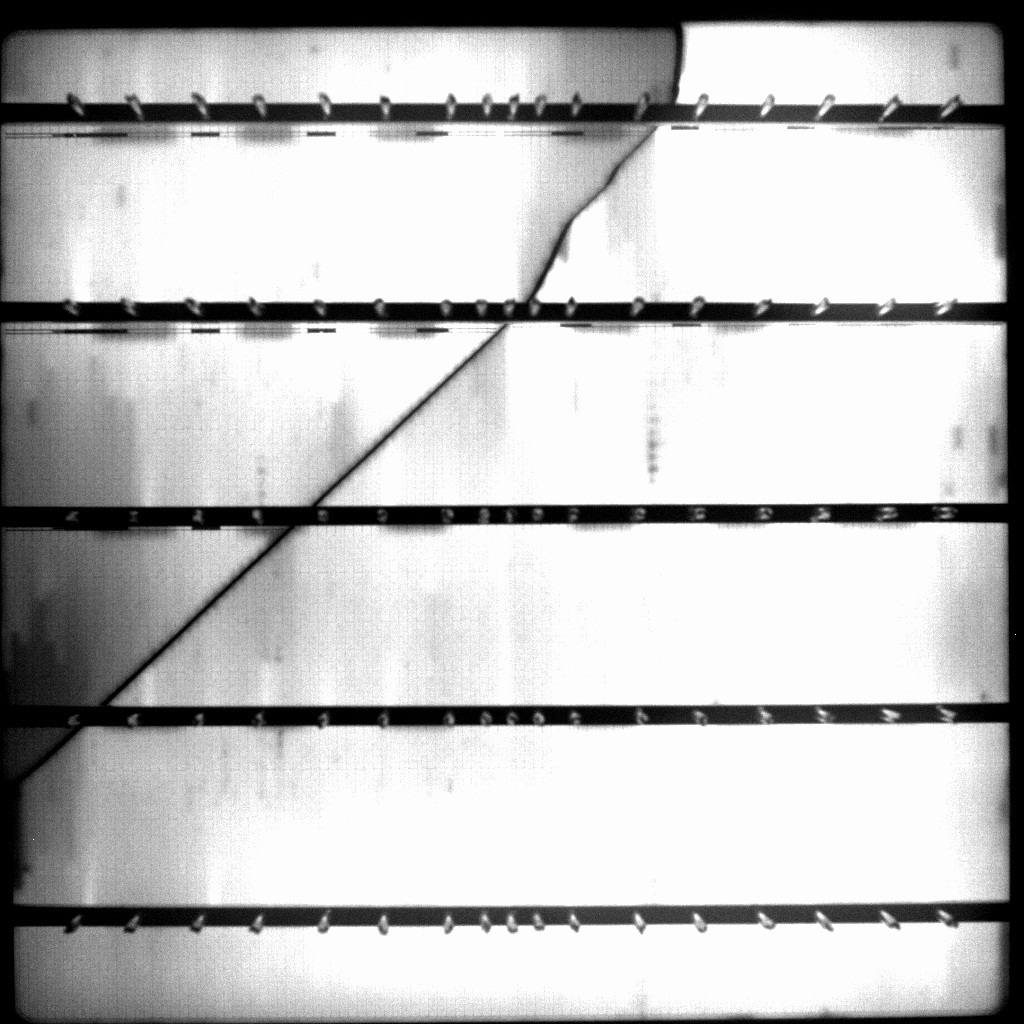

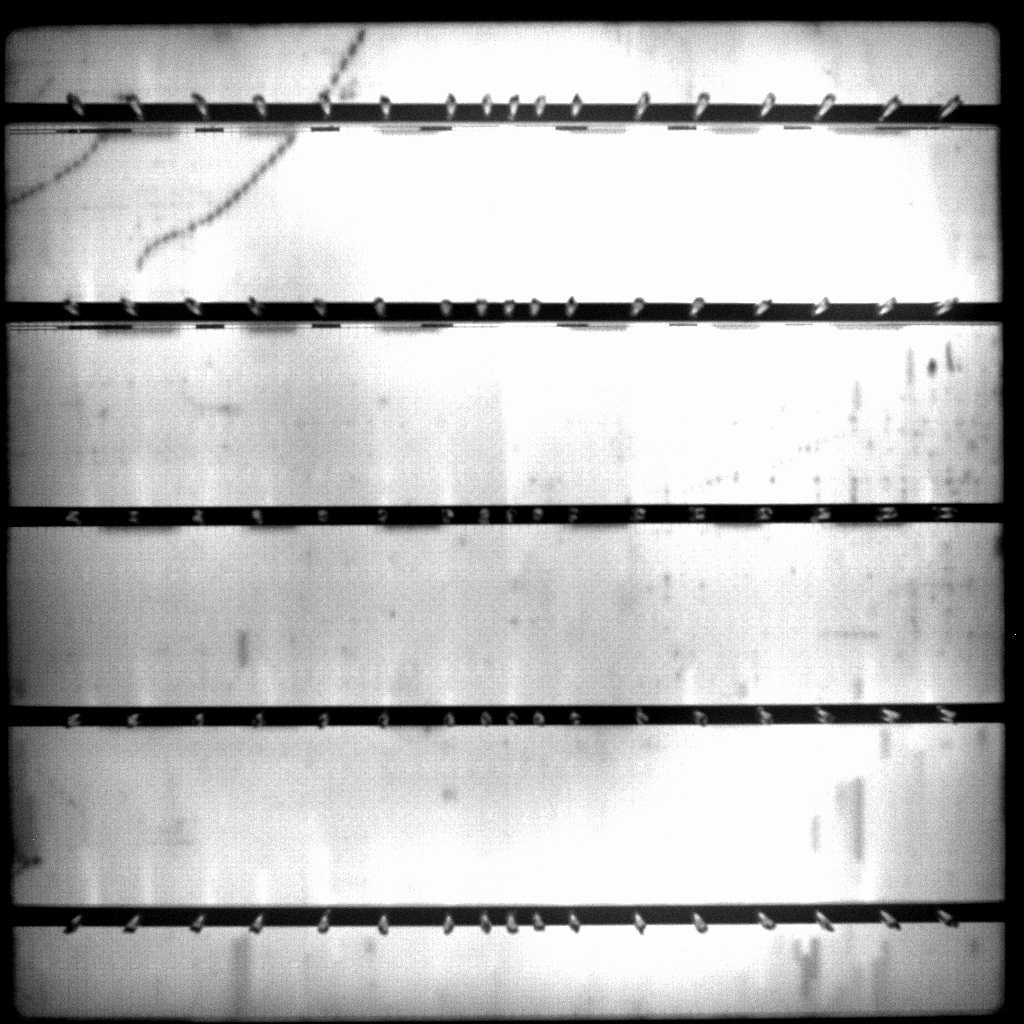

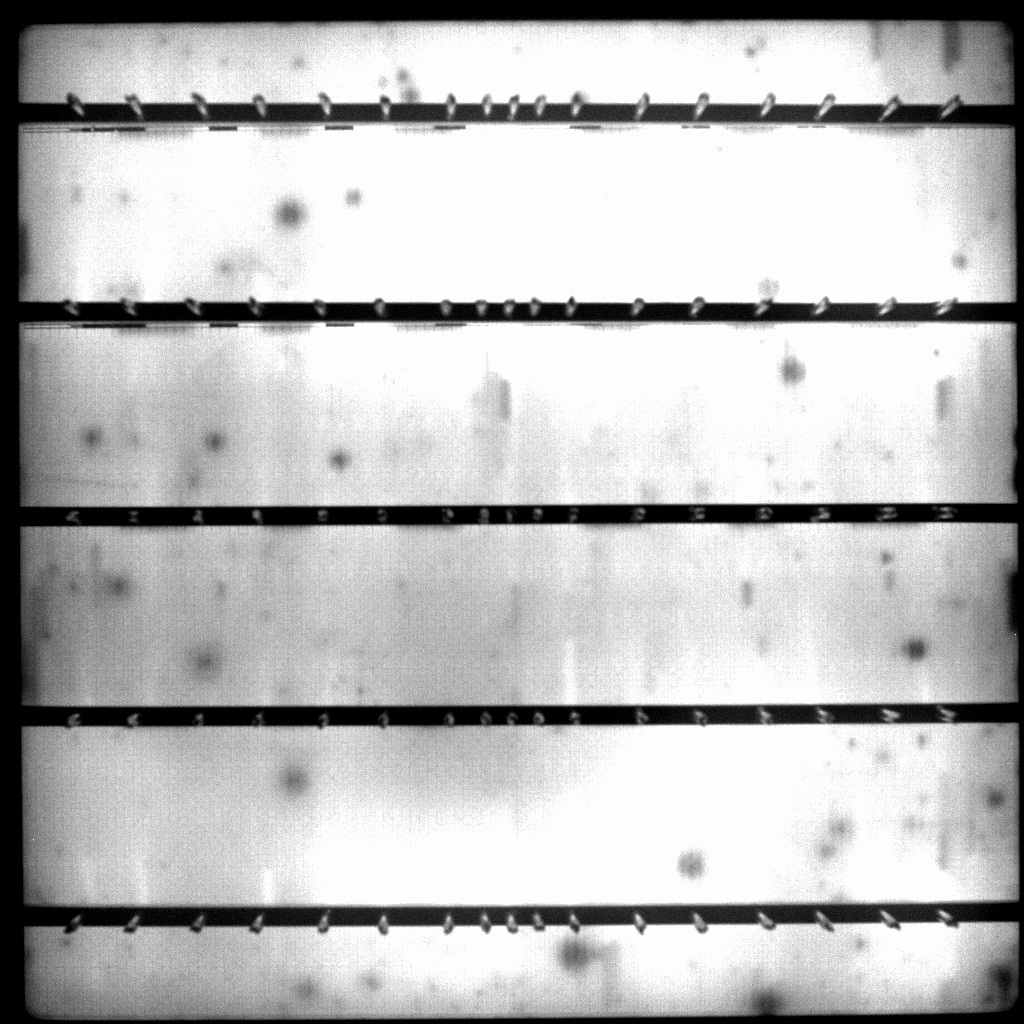

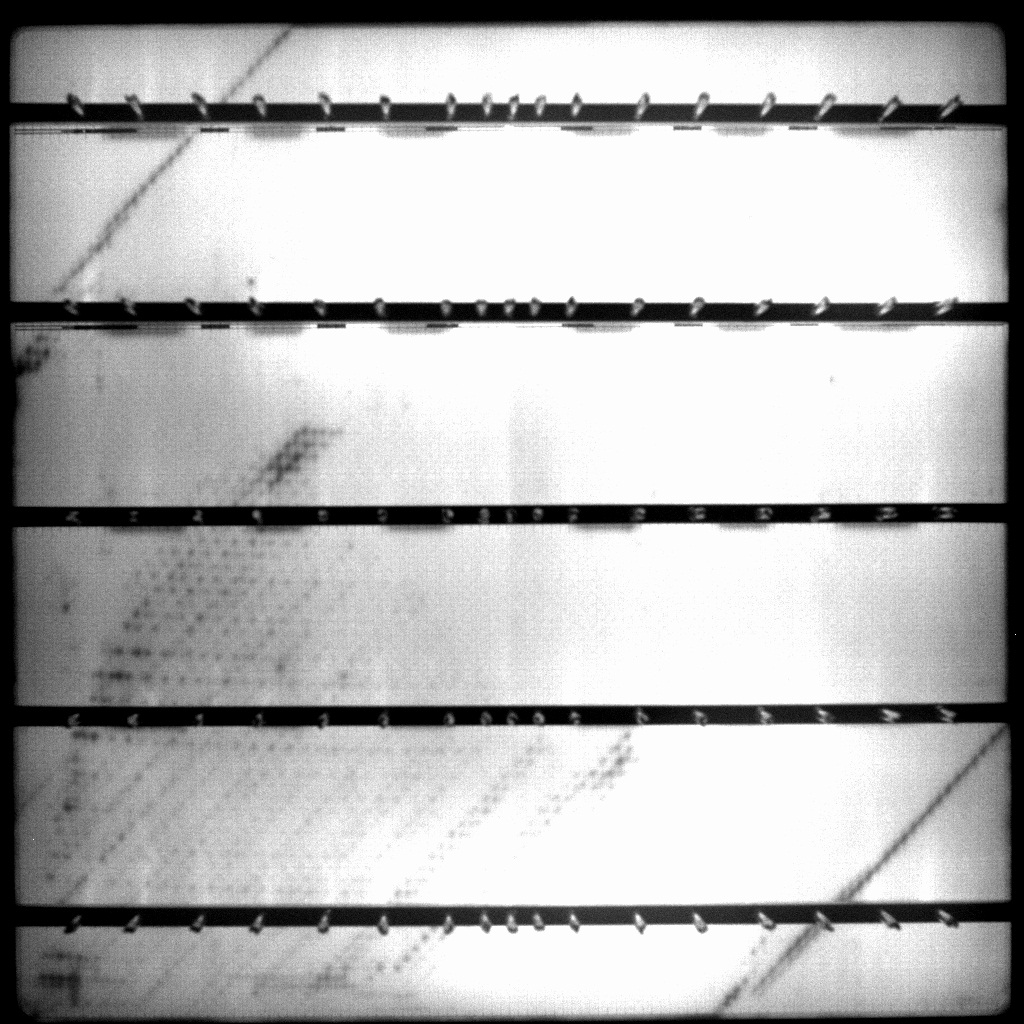

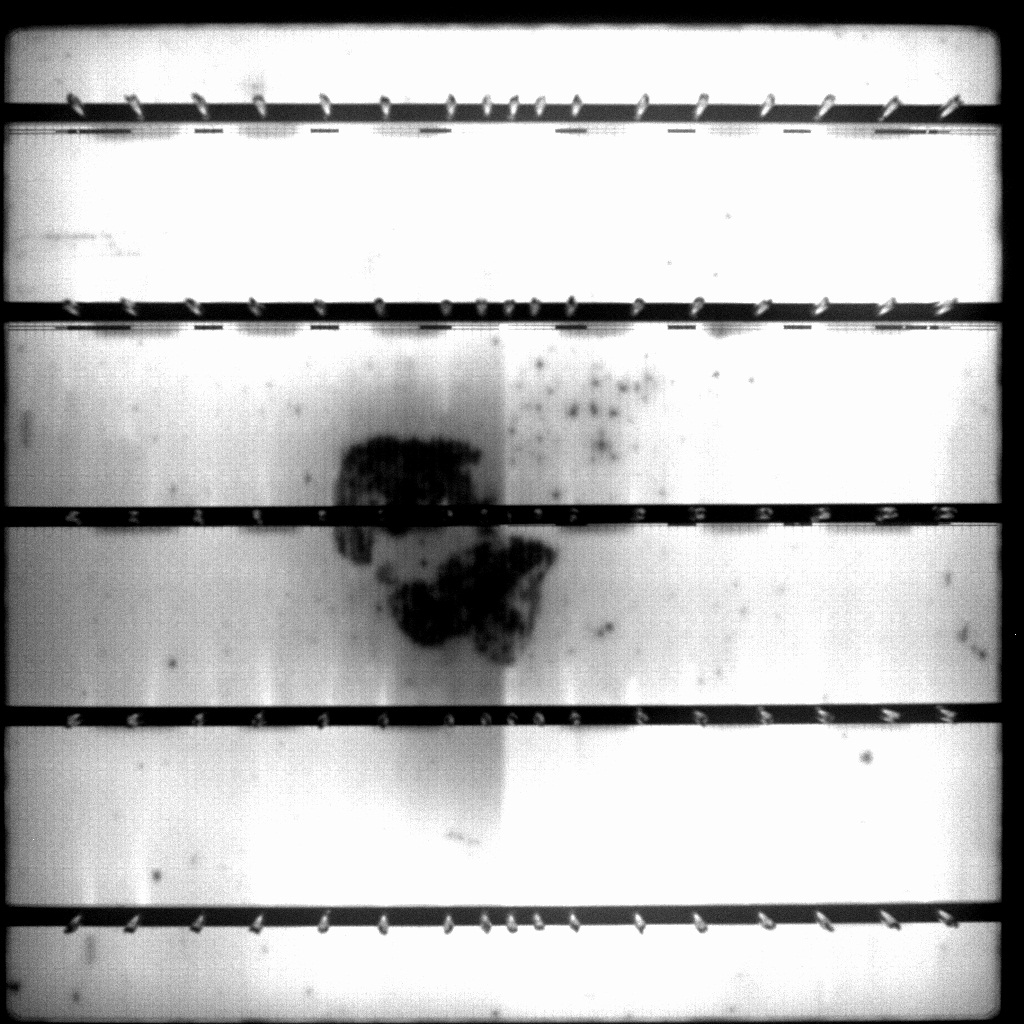

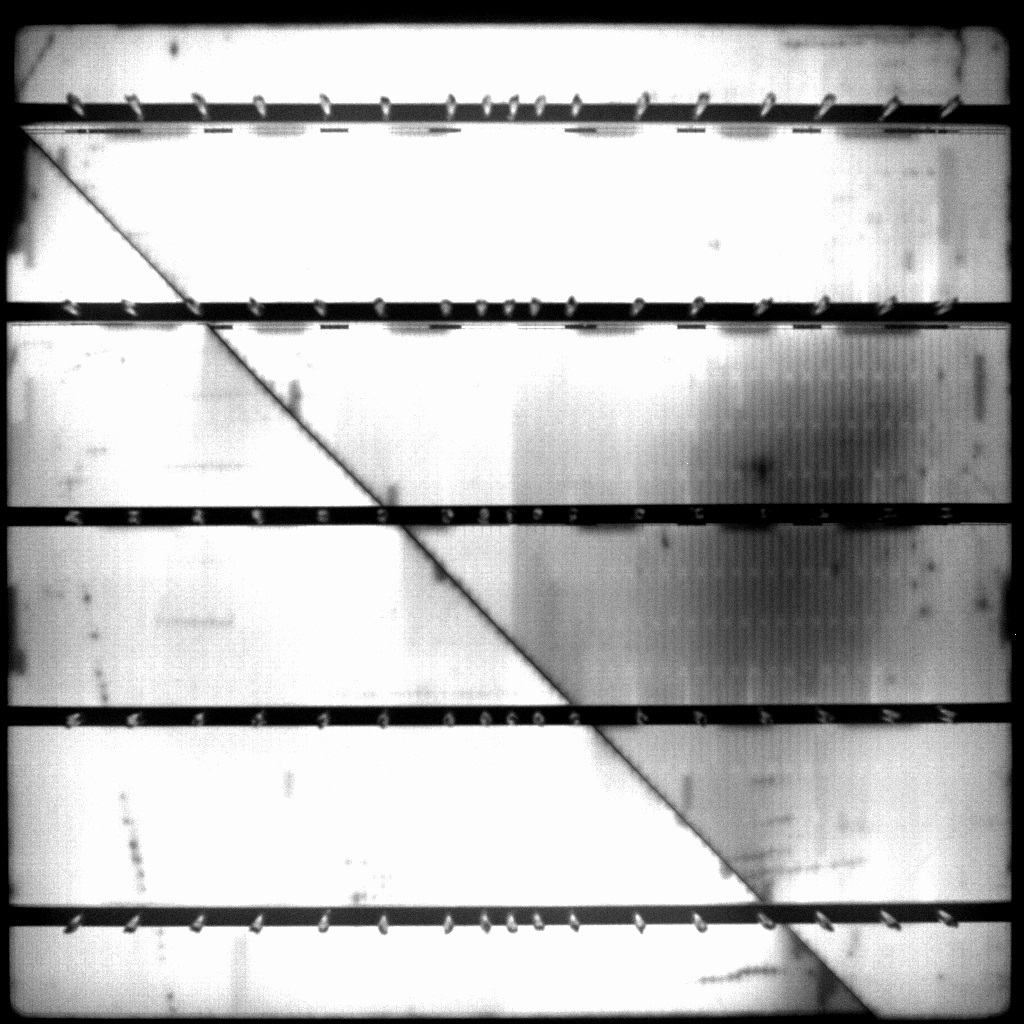

有缺陷的EL检测图

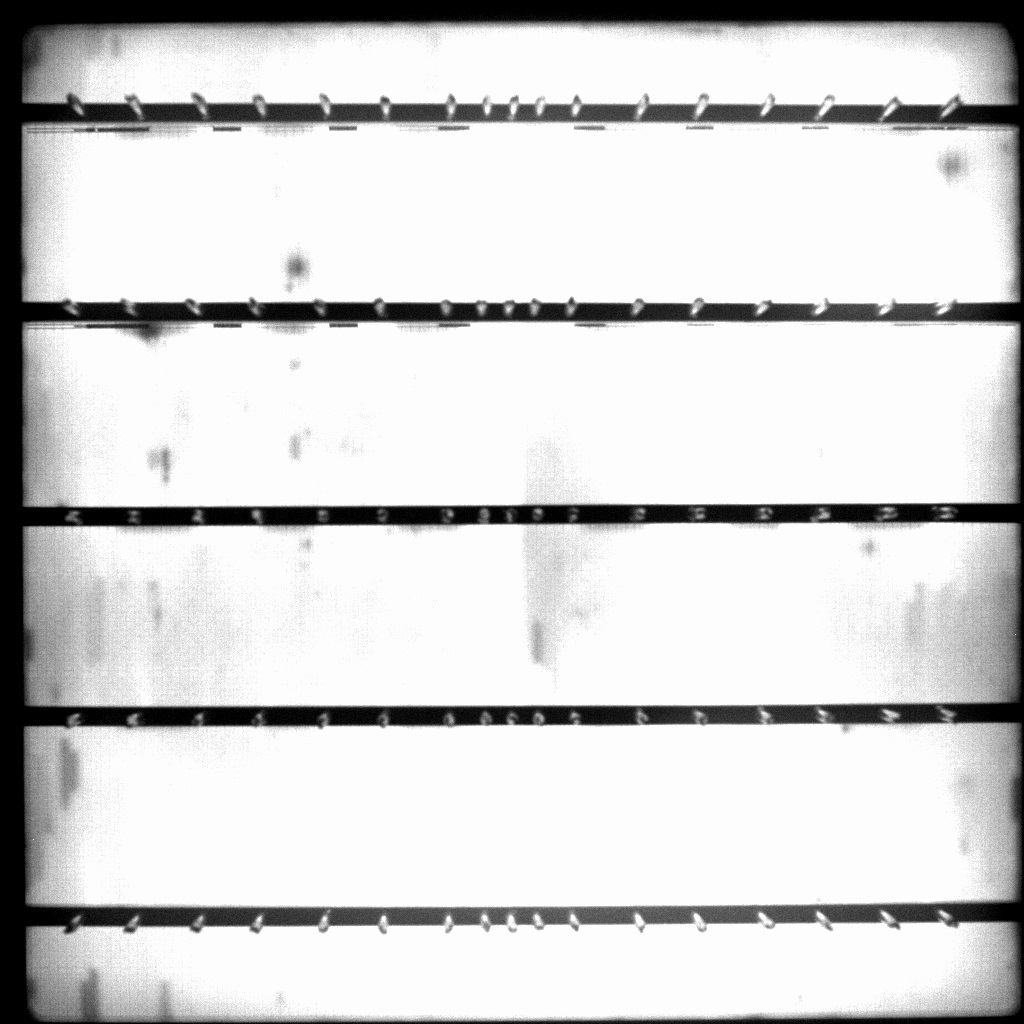

正常的EL检测图

面阵相机推荐

线阵相机推荐

客户定制服务

如果您也有类似的需求却无从开展，大恒图像可以提供一对一的定制化服务，我们的工程师可以为您在架设、开发、部署等多个关键节点提供解决方案，帮助您解决问题。
