计算机类、通信类、消费类行业（统称3C行业）近几年伴随着电子产业的发展已经广泛渗透到人们的生活。3C产品发展日新月异推动着液晶显示器面板行业快速崛起。

液晶显示器的光源提供者——背光模组，它的发光效果将直接影响液晶显示模块的视觉效果。膜片是背光模组的重要部件之一，受液晶显示器市场拉动的影响，膜片产业呈现一派繁荣景象。伴随着膜片应用需求量的增大，市场对膜片检测的速度、效率、成本提出了更高的要求。面对严峻的视觉检测需求，大恒图像凭借其30年的经验积累和技术沉淀，自主研究开发了自动膜片筛选机，用机器代替人眼，有效解放了劳动力，提高了检测效率，提升了生产效益。

方案难点

1） 发光面正视可见多种瑕疵缺陷，缺陷尺寸大于0.1mm，缺陷类型有：

      ●  划伤

      ●  白点

      ●  异物

      ●  黑点

      ●  脏污

      ●  ......

2)  瑕疵内容涉及多种类别（特征、明显度、最小面积、判断距离、不判定区域），需要有针对性设定参数；

3)  膜片生产线上在线拍照，检测。

方案概述

硬件选型：Teledyne DALSA Linea系列线阵相机 + Schneider大靶面线阵镜头

视觉系统图像采集部分选用了大恒图像代理的Teledyne DALSA Linea系列线阵相机，可以在膜片移动过程中实现图像采集操作，并可以实现连续性拍照和计算。该相机视野满足最大360mm的要求，精度可以达到0.1mm。镜头部分选用了Schneider大靶面线扫镜头，可以实现高分辨率扫描应用。

软件选型： HALCON

HALCON是德国MVTec公司开发的一套完善的标准机器视觉算法包，拥有应用广泛的机器视觉集成开发环境，HALCON算法库运算速度快，鲁棒性好，算子丰富，可以缩短软件开发周期。

方案展示

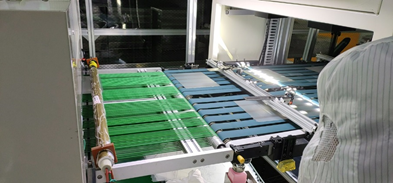

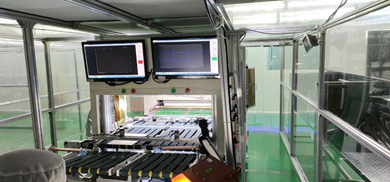

系统搭建展示

缺陷检测前		缺陷检测后

相关产品

客户定制服务

如果您也有类似的需求却无从开展，大恒图像可以提供一对一的定制化服务，我们的工程师可以为您在架设、开发、部署等多个关键节点提供解决方案，帮助您解决问题。
