铁路轨道通常由两条平行的钢轨组成，钢轨固定放在轨枕上。轨枕之下为路碴，由轨撑、扣件、压轨器、道夹板、弹条、铁路道钉等铁路配件紧固组成。

轨道铁路检测是3D视觉系统中的典型高精度测量任务之一，是利用激光三角测量技术，能够非接触、高精度地获取轨道轨距、轮廓尺寸、轨面磨损等关键信息，能有效识别钢轨表面的裂纹与磨损，让检测更快速准确，为铁路运行保驾护航。

• 设备型号：3D线激光轮廓测量仪

• 参考距离（CD）：400mm

• 光源波长：450nm

• 激光视野角度：75°

• X轴分辨率：93μm~302μm

• Z轴分辨率：2.24μm~80.6μm

• X轴轮廓点数：2048

• 扫描速率：1000~3500HZ

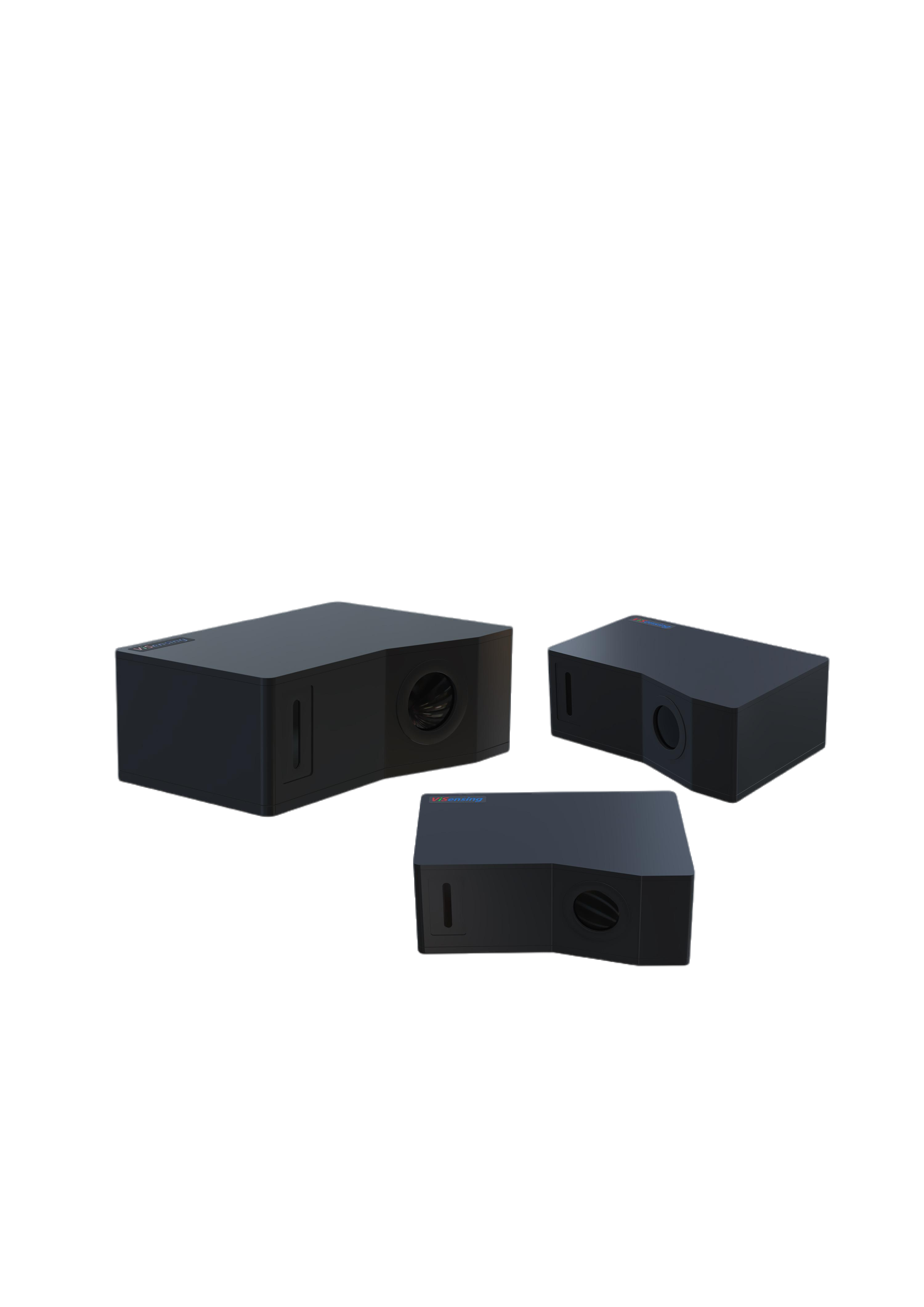

设备图

采用先进的激光三角测量技术，能够非接触、高精度地获取被测物体的二维轮廓截面数据。

数据采集

成像效果

铁路轨道检测效果对比
