3D视觉加持手机中框螺钉浮高检测
收藏
2022-01-10 10:58:04来源: 中国机器视觉网

手机中框作为手机中的支撑结构,用于固定手机屏幕、后盖板及内部元器件,中框的平面度和段差精度十分重要。手机中框关键尺寸及高度检测是否达标,很大程度上直接影响手机的质量。

项目检测要求

检测手机中框多种类型螺钉浮高。


产品样件原图

解决方案

使用昂视LP系列3D激光轮廓仪,针对手机组装阶段的螺高浮高不良进行检测。


检测安装示意图

检测方法

1.使用LP系列3D激光轮廓仪对产品进行扫描成像,得到产品的点云数据,以产品边沿特征建立坐标系做定位;

2.用4个区域检测工具提取螺钉顶端区域,在螺钉周围用基准平面工具选取3个区域拟合基准面;

3.输出螺钉顶端到基准平面的段差 。

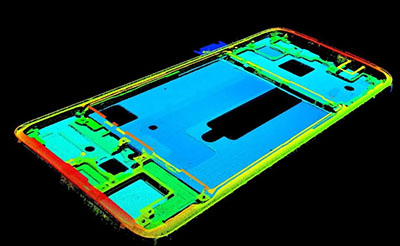

样件整体热力点云图

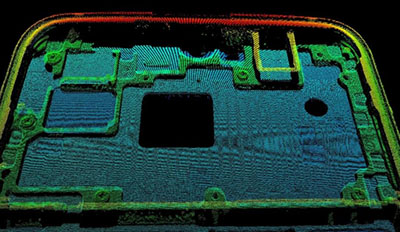

样件局部热力点云图

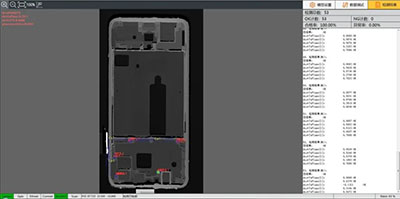

在线3D激光检测软件界面

检测结果

产品重复取放10次,螺钉高度检测静态重复性为5um左右,符合客户要求的检测管控值。

昂视致力于帮助各行各业从制造迈向“智造”,无惧时代变革,为企业提供质量稳定、效率大增、安全可靠的生产方式。在人口红利逐渐消退,成本压力普及,以及国产替代大势所趋的今天,使用3D视觉检测设备能有效提高手机生产流水线的检测速度和精度,提升产品质量的同时,为企业降本增效。
