机器视觉色差在线检测案例,检测结果更客观、更准确!
收藏
2023-02-02 15:38:05来源: 中国机器视觉网

色差是指两个颜色在知觉上的差异,它包括明度差、彩度差和色相差三个方面。


测定产品之间的色差在生产实践中是有着相当重要的意义的。目前,国内玻璃、木材、纸张、瓷砖、布匹等工业产品的颜色评价还依赖于人眼离线目测,检测效率低,抽样检测不全面。例如,印染厂质量管理方面的重要指标,即生产样品与来样之间的色差,以往都是由具有丰富辨色经验的人靠视觉进行的。辨色的结果与心理状态、年龄、环境有极大的关系,带有很大的主观性,因而供需双方有时会产生相当大的差异,使双方发生争执;并且,目测色差是一项十分困难的工作,除了必须有适宜的环境和符合要求的光源外,而且还要求评级人视力正常,且经过严格训练,有丰富的辨色经验。

用机器视觉代替人眼来判别颜色之间的差异,实现在线检测,大大提高了检测效率,同时对产品进行全检,检测结果更客观、更准确。

沃佳鑫眼色差在线检测系统由图像处理主机、高性能彩色工业相机、工业镜头、定制光源、定制报警设备等组成,实时连续在线检测;利用多重颜色空间的色差分析算法进行综合分析,检测效果明显,用户自定义设置检测区域,视觉系统对整个区域颜色特征进行检测,设定色差阈值公差,超出公差范围系统输出NG信号。

特别说明:沃佳机器视觉色差检测功能是针对设定区域内的整体颜色特征进行检测分析,区别于一般色差仪的单点检测,检测结果更全面、更合理。

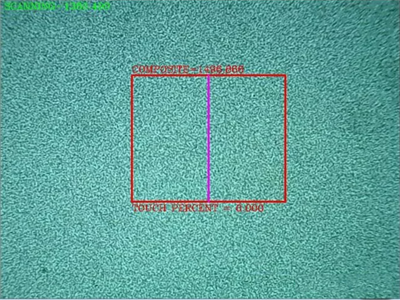

案例一:模具面板色差检测

红色框为检测区域,视觉系统对区域整体颜色特征进行采集检测,基于像素点的颜色特征提取,高精度检测对比:

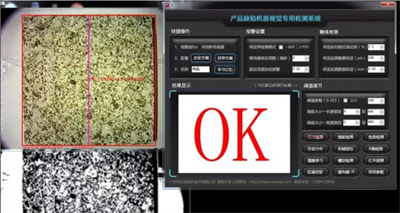

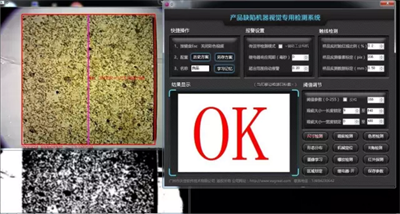

案例二:皮革色差在线检测

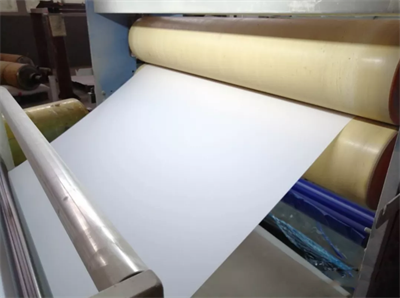

案例三:板材颜色在线检测

案例四:瓷砖色差分级

沃佳机器视觉检测瓷砖花纹、色差,并进行分类识别,以下是颜色花纹极其相似的瓷砖产品,利用沃佳机器视觉的色差检测功能,在相同的光照条件和检测环境下,对其进行检测,并根据检测结果分类。

从上往下依次是1#到7#:


色差检测结果:

1#综合形态色差检测结果124.803906


2#综合形态色差检测结果114.065593


3#综合形态色差检测结果122.052077


4#综合形态色差检测结果123.508190


5#综合形态色差检测结果107.095015


6#综合形态色差检测结果137.956752


7#综合形态色差检测结果136.224340

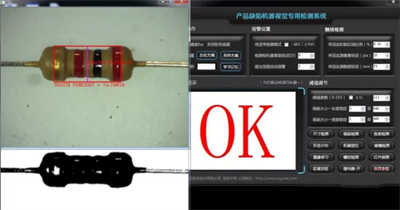

案例五:电阻色环缺陷检测

合格品标定:


标定后可以准确识别色环缺陷:色环断裂、缺色环等,缺陷识别:


案例六:家电面板色差对比检测

在线检测,产品移动过程中检测到颜色异常区域,输出报警信号
