慕藤光线扫检测方案,低畸变与高精确度的结合
收藏
2022-04-08 11:44:49来源: 中国机器视觉网

线扫检测应用领域广泛,但是在应用中总是面临着光学畸变大,线扫长度不够,精准性不足等问题。慕藤光在实践中根据客户需求,提供了一套让人满意的解决方案。

检测要求

1.MARK点定位

2.景深:100*300mm

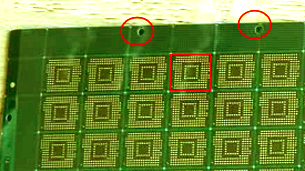

图中红线框处为部分MARK定位点,实际检测要求的精度在2-3个像素点。

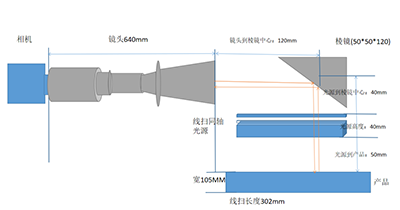

方案图解

核心产品

1.远心镜头

在该方案中使用了慕藤光远心镜头系列,方案中实现0.78X的放大倍率,工作距离为250mm。慕藤光远心镜头的特点是超低畸变与超高分辨率,同时拥有超大景深,可以避免产品波动所引起的视觉误差。该产品系列有多种倍率可选,标准C接口,与1″及1″以下成像靶面工业相机完美搭配。如有特殊需求,可以根据客户的参数进行定制选配。

2.光源

ML-CLS225-W,慕藤光白色线扫同轴光源。该光源有独特散热结构和良好的均匀性,能够保证使用的稳定性和持续性。发光长度和颜色都可以定制,光源尺寸定制以75为递增单位,同时可以根据需要选配偏光板、漫射板、延长线等。
