特种镜头在缺陷检测中的应用,以满足多样化的拍摄需求
收藏
2023-06-19 18:15:07来源: 中国机器视觉网

国内机器视觉从无到有,经过这十多年的发展,已经到了快速发展的时期,各个行业对视觉检测提出的要求越来越高,也有越来越多的项目是常规镜头无法解决的,这就需要一些特殊定制的镜头来解决,今天给大家分享我们长步道特种镜头的一些应用场景。

或许大家都有遇到过高度差异比较大的物体的检测需求,这里给大家举一个案例,在新能源锂电池行业卷绕段,在卷绕过程中,极耳会逐步叠加,可能会发生位置偏移的情况,当出现偏移量比较大的时候,从侧面进行极耳翻折的检测,极耳的位置不一样,也就是极耳到检测系统的工作距离会发生变化,客户就要求假定最大变化20mm,在20mm的变化范围内检测极耳翻折缺陷,然后根据翻折的程度来进行判定OK NG,这个项目的难点在于要做到20mm的景深,同时还要保持倍率一致,无视差,如果拍摄存在视差,前后位置极耳翻折的大小在图像上就会有区别,无法满足拍摄需求。

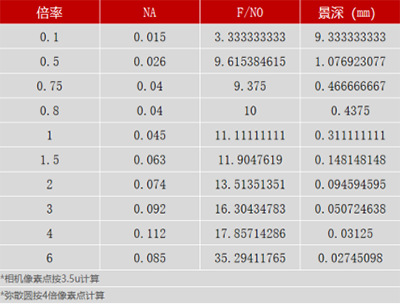

提到无视差,大家第一反应应该是远心镜头,远心镜头因为独特的平行光路,能保持图像放大倍率一致,但远心镜头也并非十全十美,也不能突破光学定律,远心镜头的景深跟放大倍率、光圈还有NA值有关,我们可以看到,列表中就算景深最大的0.1x的远心镜头,也只能做到9.3mm, 远远无法达到项目要求;


而能够提升景深效果的镜头,我们可以想到沙姆镜头,沙姆镜头通过调整镜头和芯片间的沙姆角,以及配合合适的拍摄角度,能够将普通镜头的景深效果提升1/3甚至更高,但是普通的沙姆镜头存在视差,无法保证倍率一致。那么将两者结合起来是不是就可以了呢?将远心镜头做成沙姆结构,在保持远心光路的基础上还能增加景深,但我们对现场使用空间和使用的镜头倍率进行光学模拟,发现景深还是无法达到要求。



综合以上来看,远心镜头能保持倍率一致,但是景深不够,沙姆镜头在特定情况下才能满足景深要求,而且会存在视差,目前市面上也有能满足这两个要求的方案 液态镜头,通过改变液态镜片的曲率,来实现不同工作距离下的对焦,同时也能保持倍率一致,但目前液态镜头的价格比较高,成本上不占优势。

基于以上市场现状,长步道设计了一款既能保证景深,又能保证倍率的价格更低成本更有优势的特种镜头 超景深电动对焦远心镜头,这款镜头内部集成了超声波马达,通过控制马达能做到在镜头位置不变的情况下,物体工作距离变化22mm都能对焦清晰,也就是能做到景深22mm,而这款镜头是在双远心镜头的基础上实现电动对焦,因此能保证在景深22mm的变化范围内,保持放大倍率不变,可以进行精密的尺寸测量,而镜头使用的超声波马达对比普通的步进马达的优势在于,精度更高,马达本身能做到的最小精度是0.03°,对应到镜头上的调焦角度甚至能做到0.001°,再细微的变化都能及时捕抓,超声波马达转速更快,最快每钟能转400转,对应到镜头上就是最快1.5秒内就能实现22mm的景深变化,而且超声波点电机不会发生堵转烧电机的问题,响应速度快,响应时间小于1ms,控制接口为通用的RS232接口,镜头光圈F5.6-F22可调节,能做到跟液态镜头一样的事情,价格却比液态镜头低将近小一半,在成本更有优势。除了能应用在上述锂电卷绕段极耳翻折检测外,这款镜头还能应用在高度差异大的物体对焦与精准测量,以及斜面物体通过多次拍照进行图片合成实现精准测量。就是即需要用到远心镜头,又需要超大景深或者多次对焦的项目都可以使用这款镜头测试。


我们还将电动对焦模组应用在了适用范围更广的常规FA镜头,将原本手动对焦的操作交给机器,可以应用在一些极端环境人为不方便进行对焦的时候,比如安装距离比较高,高温、噪音、粉尘等环境下,每次对焦都需要爬上爬下,这时候就可以使用电动对焦镜头,通过电脑控制镜头对焦;还有一些不规则物体的测量,可以做到一个工位多次对焦检测,节省工位,简化视觉系统。


说到简化视觉系统,对我们长步道了解的同行可能对我们这款产品有一定的了解,检测一些小物件的外侧缺陷的时候,传统方案是使用多组镜头多组相机分角度拍摄,而这款360°外壁检测镜头可以使用一颗镜头一颗相机,从物体上面拍摄,将物体环外侧信息通过折反射的原理,在一张图片上成圆冠状成像,简化视觉系统,适用于瓶盖、螺丝等小物件的缺陷外观检测,因为畸变较大,不适合进行尺寸测量。



相对应的也有检测物体内壁信息的360°内壁镜头,左边的适用于管道类需要伸进去拍摄的内壁检测,就是工业上的针孔镜头,能清晰地检测隐藏在内部的特征和缺陷,右边的镜头是在物体上方拍摄,特殊的光学结构使其拥有大视角和大景深,能将内壁信息展开,进行内壁拍摄适用于检测圆柱、孔洞、瓶子和螺纹等物体。





上述外壁镜头也存在局限性,只适合检测外径30mm以下小尺寸物体,因此长步道推出了八棱镜镜头,将物体通过八个角度进行拍摄,检测范围是5mm-70mm。  前端是大视野远心镜头,通过特殊的折反射光路,能分别检测物体外壁和内壁,当尺寸和高度合适的时候,能够同时检测物体内外壁,更大程度的简化系统,节约成本。像这种高度的酒瓶盖,常规360°外壁镜头至少需要分开拍摄两次,上面一次,下面一次,而八棱镜镜头能够一次拍摄完全,而且像这些紧固件内壁信息在合适的情况下也能拍摄出来,这就是八棱镜镜头的优势,但因为分成八个面,所以不能做到传统360°镜头的图片拉伸合成。



机器视觉检测呈现高分辨率、高光谱成像趋势,近年sony推出了工作波长覆盖可见光+近红外(400-1700nm)的芯片,督促着我们镜头也往更高端的领域前进,因为普通的镜头无法发挥出这种高端芯片的性能。为什么不适配呢?


首先是普通镜头镀膜要么是可见光波段要么是红外光波段,不能兼顾400-1700nm这么长波段,除了镜片镀膜外,还有一个原因是普通镜头存在焦点偏移,不同波长光线的折射率不一样,在可见光下对焦清晰,切换成红外光下就会模糊,如果不进行校正,无法共焦,就不能做到高光谱成像。那我们常见的安防监控镜头是怎么做到白天可见光成像,晚上红外补光,红外光成像,且不需要重新对焦,秘密就在于镜头上加入ICR切换器 ;


ICR内装有不同厚度的可见光截止滤光片和红外截止滤光片,通过不同厚度滤光片进行光路细微调节,可见光下使用一种厚度滤光片,红外光切换另一种厚度滤光片,实现可见光和近红外双光谱共焦的功能。  我们针对IMX990/991推出了高光谱镜,通过使用超低色散玻璃,在超宽的波长范围内,完全校正了焦点偏移,实现高光谱共焦。这一系列推出12-35mm  4款镜头。

产品特点:

1.专为SWIR芯片IMX990/IMX991设计

2.使用超低色散玻璃,在超宽的波长范围内,完全校正了焦点偏移

3.广泛应用于工业分选、色差检测、食品检测、医学制药等领域


主要应用领域在粮食异物检测、食品包装检测,以及半导体硅片检测等外部缺陷及内部缺陷检测,还有食品材料、塑料、药品等材料分选。
