检测背景

轮毂是汽车的关键承重部件，锈斑可能削弱其结构强度。通过机器视觉检测锈斑，可确保出厂轮毂的耐腐蚀性和安全性，避免因锈蚀导致断裂或变形等潜在风险。

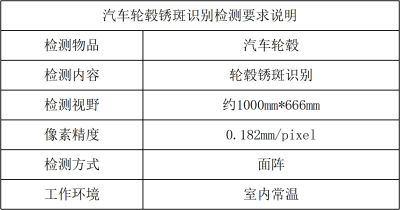

检测需求

检测对象：汽车轮毂

检测类型：锈斑识别检测

检测视野：约1000mm*666mm

像素精度：0.182mm/pixel

检测方案

相机：20MP面阵高精度彩色相机

镜头：16mm焦距FA镜头

光源：侧部开孔背光源 FQGH2系列

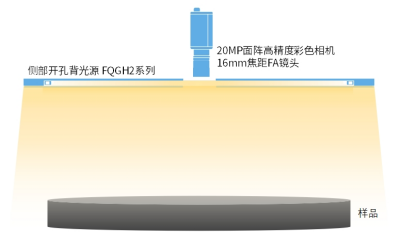

成像示意图

方案说明

侧部开孔背光源的发光区域能均匀照亮轮毂的曲面、辐条和边缘，减少阴影干扰。边缘的微小缺陷在均匀背光下更易被识别。锈蚀区域的反射率与正常涂层不同，背光可凸显表面颜色差异更容易进行识别。

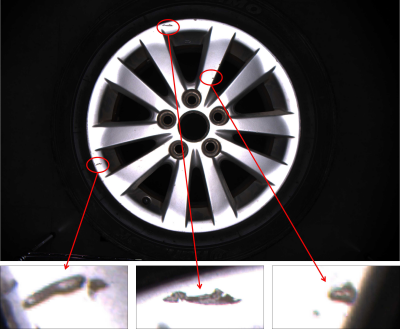

成像效果图

锈斑              锈斑               锈斑

项目拓展

东莞市沃德普自动化科技有限公司现发展为机器视觉光源行业前列，以机器视觉光源、光源控制器、成像系统为核心产品，为客户提供专业的机器视觉成像方案，满足不同行业和不同应用场景的需求。

产品介绍

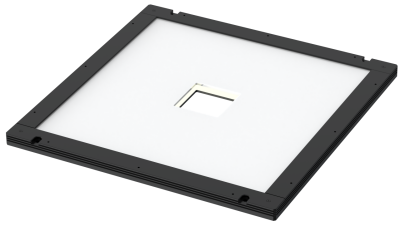

侧部开孔背光源 FQGH2系列

开孔大小、形状、尺寸、位置均可定制的大幅面正向高均匀照明光源

应用领域

字符及颜色识别检测；大幅面产品定位、有无、识别检测；可透射物体外观缺陷检测。
