品牌：阿尔泰科技
型号：USB2871/2871A/2871B/2871C

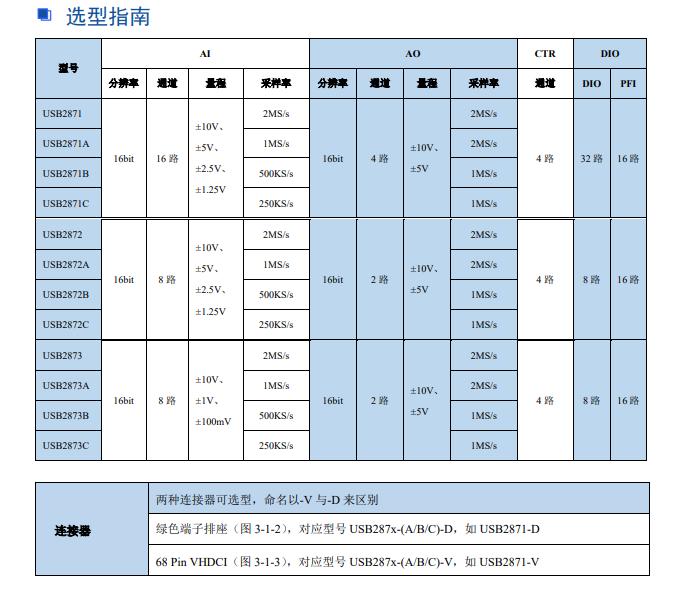

USB287x 是阿尔泰科技公司推出的一系列多功能同步数据采集卡。该系列板卡提供 16 路或 8 路模拟量 输入，16bit 分辨率，提供 2MS/s、1MS/s、500KS/s、250KS/s 四种采样率可选型，灵活的通道转换 量程，同时用户可通过多卡级连的方式扩展通道数量；提供 4 路或 2 路模拟量同步输出，16bit 分辨 率；支持 32 路或 8 路带缓冲数字 I/O，以及 16 路可编程 I/O；并且提供了 4 通道多功能计数器，满 足用户的多样化需求。
USB287x 的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。

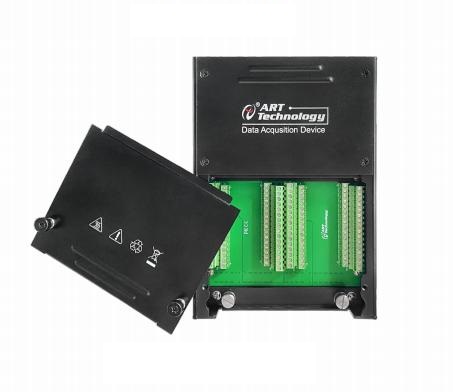

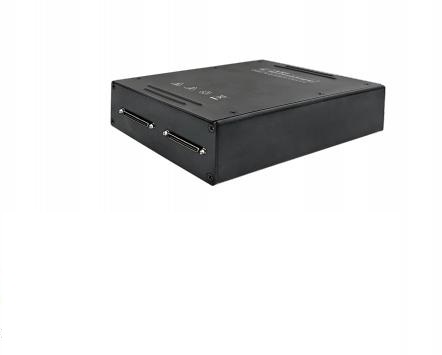

连接器可选 | USB2871/2871A/2871B/2871C为采集卡本身带接线端子版本 USB2871/2871A/2871B/2871C -V版连接器为VHDCI接口 | |
AD模拟量输入 | ADC分辨率 | 16位（Bit） |
输入通道 | 16路单端/差分同步采集 | |
输入量程 | ±10V、±5V、±2.5V、±1.25V | |
采样率 | 2MS/s （USB2871）；1MS/s （USB2871A） 500KS/s（USB2871B）；250KS/s（USB2871C） | |
采样模式 | 按需单点采集、连续采集、有限点采集 | |
存储器深度 | 8K 字 FIFO | |
AD触发源 | 软件强制触发、模拟量触发、外部数字量触发 | |
DA模拟量输出 | 输出通道 | 4路16位同步输出 |
采集速率 | 2MS/s（USB2871/2871A）；1MS/s（USB2871B/2871C） | |
量程 | ±10V、±5V | |
存储器深度 | 4K 字 FIFO | |
CTR计数器 | 通道数 | 4路32位多功能计数器带缓冲 |
电气标准 | TTL电平 | |
计数器功能 | CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 | |
CO：脉冲输出 | ||
CI/CO采集模式 | 按需单点采样、有限点采样、连续采样 | |
存储器深度 | 2K点FIFO存储器 | |
DI/O | 通道数 | 48路（32路带缓冲数字I/O，16路可编程I/O） |
配置方式 | 程控I/O方向与状态 | |
