Chrontel 的 CH7210 是一款低成本、 低功耗半导体器件，可在 USB Type C 上转换 DisplayPort 到 HDMI 1.4

 转换器。而Chrontel CH7210C-BF USB Type C 上的 DisplayPort 转  HDMI 2.0 转换器，Chrontel 的 CH7210C

是一个低成本转换 DisplayPort 的半导体器件通过 USB Type-c 连接器向 HDMI DVI 发出信号。

两款型号都基于 USB Type-C 的创新 带有集成 HDMI 发射器的 DisplayPort 接收器是专为 USB Type-C 转

HDMI 转换器、采用器和扩展坞而设计 的装置。通过CH7210（CH7210C-BF）先进的解码/编码算法，该输入

DisplayPort高速串行多媒体数据可无缝衔接 转换为 HDMI/DVI 输出。CH7210 （CH7210C-BF）的 DP/eDP

接收器符合 DisplayPort 规范 1.3 和 嵌入式 DisplayPort （eDP） 规范版本 1.4。以精致的 DisplayPort信号检测

和通道交换/AUX极性反转逻辑， CH7210（CH7210C-BF） 支持 USB Type-C 电缆插头方向开关。带内部 集成

HDCP密钥，设备支持HDCP 2.2规范。在 设备的接收器模块，支持四个 DisplayPort 主链路通道 数据速率为

1.62Gbps、2.7Gbps 或 5.4Gbps 的输入，并经过转换 输入信号到 HDMI 输出高达 4Kx2k@30Hz。利用 USB

电源 传输控制逻辑，USB广告牌模块用于USB设备识别和 DisplayPort 独特的源/接收器“链路训练”例程，

CH7210 是能够立即将视频显示调至 HDMI/DVI TV/MONITOR 初始化过程完成时。CH7210 （CH7210C-BF）

还 支持来自任一 DP Rx 的多达 8 声道音频输入和来自 HDMI 的输出 Tx 采样率高达 192 KHz。可用音频带宽取决

于 像素时钟频率、视频格式时序以及内容是否 需要保护重新同步。以精致的 MCU 和片上闪存 CH7210 支持自动

启动和 EDID 缓冲区。 利用闪存自动加载的固件，CH7210 （CH7210C-BF）可以支持 DP 输入 检测，HDMI连

接检测，并确定进入电源 自动保存模式。

特征

• 符合 USB Type C 标准上的 DisplayPort 备用模式

• 符合 DisplayPort 规范 1.3 版和嵌入式 DisplayPort （eDP） 规范 1.4 版

• 支持 2 个主链路通道，链路速率为 1.62Gbps、2.7Gbps（HBR） 或 5.4Gbps HBR2链路

• 支持汽车 DP 输入信号检测和通道交换，以符合 USB C 型电缆插头方向开关

• 支持DP_BR信令模式

• 支持DisplayPort接收器自动均衡，用于补偿输入信号衰减

• 支持扩频时钟（去扩频）以降低 EMI

• 嵌入式 DisplayPort 系统的快速、全链路训练

• 支持 eDP 身份验证：替代加扰种子重置和替代成帧

• 支持集成 HPD 到 PD 转换器的 USB 供电控制模块

• HDMI 发射器符合 HDMI 规范 2.0 版和 DVI 规范 1.0 版

• HDMI 发射器支持高达 3.0Gbps 的数据速率，用于 4Kx2K@30Hz 的视频定时，或在 YCC 4：2：0 模式下4K2K@60Hz

• 支持 HDMI 3D 双视图和 3D 音频

• 支持高动态范围 （HDR） 显示

• YCC 4：4：4/4：2：2 到 YCC 4：2：2/4：2：0，支持 Y 只（灰度显示）转换

• 符合 HDCP 2.2 规范的 HDCP 引擎，带有内部 HDCP 键

• 支持 HDCP 2.2 中继器

• 集成有源 DDC 缓冲器和相关控制寄存器

• 支持 IIC-over-AUX 事务

• 可编程均衡器

• 支持输出驱动器上的可编程预加重

• 片上音频解码器，支持 DP Rx 的 8 通道音频输入和 HDMI Tx 的输出，采样率高达 192KHz

• 支持 2 个符合 USB Type-C 电缆和连接器规范修订版 1.3 的 USB Type-C 端口。

• 顺从的 带 USB Power Delivery 规范修订版 3.0 版本 1.1，带有 USB Power Delivery BMC 收发器集成在每个 USB Type-C 端口上

• 集成 Ra、Rd 和 Rp，用于 USB Type-C

• 用于处理控制逻辑的嵌入式 MCU

• 集成USB广告牌模块

• 支持 USB 2.0 PHY

• 嵌入式EEPROM，集成EDID缓冲器

• IIC 从站和 USB 2.0 端口可用于固件更新。

• 支持自动省电模式和低待机电流

• 防回驱动支持

• 低功耗架构

• 符合 RoHS 标准和无卤素封装

• HBM 2KV ESD 性能

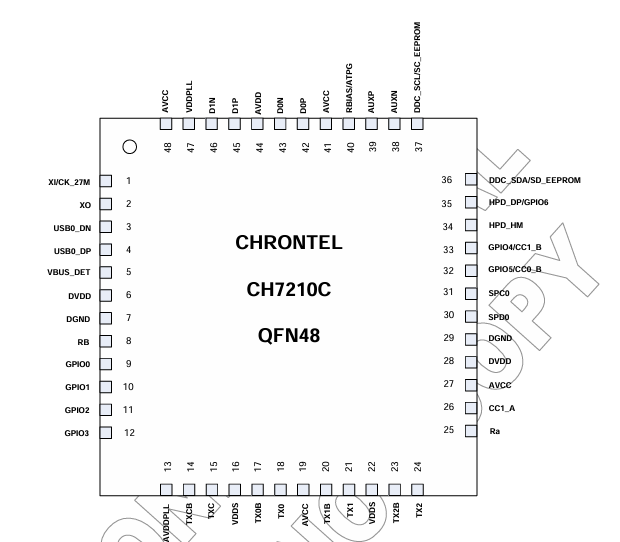

• 采用 48 引脚 QFN 封装 （7 X 7 mm）

•

应用

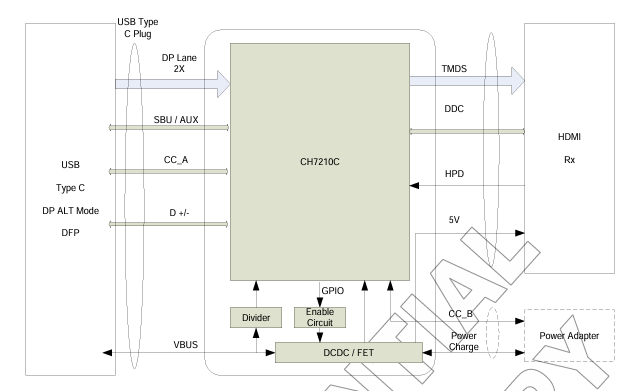

• USB Type-C 至 HDMI 2.0 线缆/适配器/扩展坞

• 板载 DP 至 HDMI 2.0 应用

• 手持/便携设备
