产品详情
描述

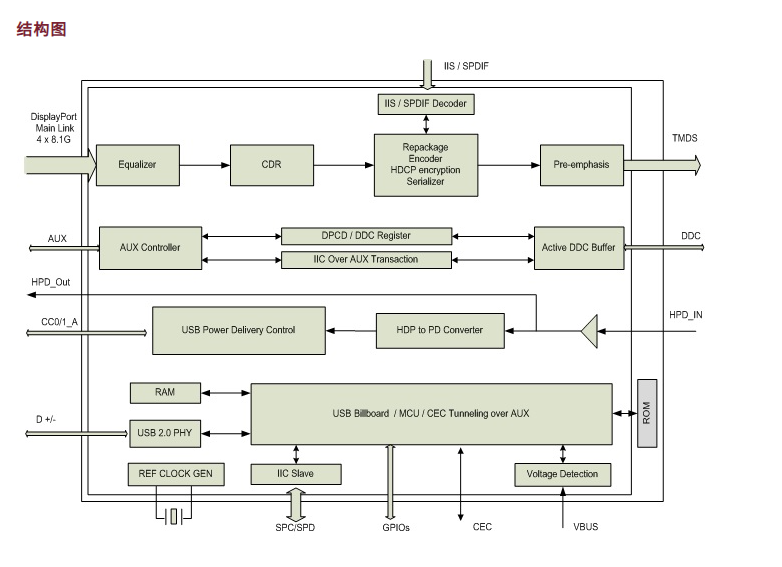

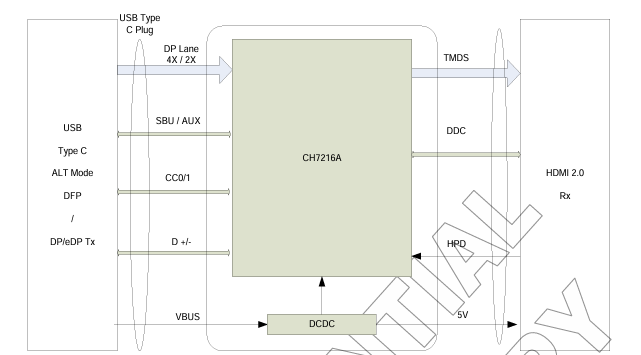

Chrontel 的 CH7216A 是一种低成本、低功耗的半导体器件，可通过 USB Type-C 连接器将 DisplayPort 信号转换为 HDMI/DVI。
这款基于 USB Type-C 的创新 DisplayPort 接收器集成了 HDMI 发射器，专为 USB Type-C 转 HDMI 转换器、
适配器和加密狗设备而设计。通过CH7216A先进的解码/编码算法，输入的DisplayPort高速串行多媒体数据可以
无缝转换为HDMI/DVI输出。CH7216A的 DP/eDP 接收器符合 DisplayPort 规范 1.3 和嵌入式 DisplayPort （eDP） 规范 1.4 版。凭借复杂的 DisplayPort 信号检测和通道交换/AUX 极性反转逻辑，该CH7216A支持 USB Type-C 电缆插头方向开关。集成了内部HDCP密钥，该设备支持HDCP 2.2规范。在设备的接收器模块中，支持四个 DisplayPort 主链路通道输入，数据速率为 1.62Gbps、2.7Gbps、5.4Gbps 或 8.1Gpbs，并将输入信号转换为高达 4Kx2k@60Hz 的 HDMI 输出。利用 USB Power Delivery 控制逻辑、用于 USB 设备识别的 USB 广告牌模块和 DisplayPort 独特的源/接收器“链路训练”例程，该CH7216A能够在初始化过程完成后立即将视频显示显示到 HDMI/DVI TV/MONITOR。凭借先进的 MCU 和嵌入式 EEPROM，CH7216A支持自动启动和 EDID 缓冲器。利用嵌入式
这款基于 USB Type-C 的创新 DisplayPort 接收器集成了 HDMI 发射器，专为 USB Type-C 转 HDMI 转换器、
适配器和加密狗设备而设计。通过CH7216A先进的解码/编码算法，输入的DisplayPort高速串行多媒体数据可以
无缝转换为HDMI/DVI输出。CH7216A的 DP/eDP 接收器符合 DisplayPort 规范 1.3 和嵌入式 DisplayPort （eDP） 规范 1.4 版。凭借复杂的 DisplayPort 信号检测和通道交换/AUX 极性反转逻辑，该CH7216A支持 USB Type-C 电缆插头方向开关。集成了内部HDCP密钥，该设备支持HDCP 2.2规范。在设备的接收器模块中，支持四个 DisplayPort 主链路通道输入，数据速率为 1.62Gbps、2.7Gbps、5.4Gbps 或 8.1Gpbs，并将输入信号转换为高达 4Kx2k@60Hz 的 HDMI 输出。利用 USB Power Delivery 控制逻辑、用于 USB 设备识别的 USB 广告牌模块和 DisplayPort 独特的源/接收器“链路训练”例程，该CH7216A能够在初始化过程完成后立即将视频显示显示到 HDMI/DVI TV/MONITOR。凭借先进的 MCU 和嵌入式 EEPROM，CH7216A支持自动启动和 EDID 缓冲器。利用嵌入式
EEPROM自动加载的固件，CH7216A可以支持DP输入检测、HDMI连接检测，并确定自动进入省电模式。
特征
- 符合 USB Type C 标准上的 DisplayPort 备用模式
- 符合 DisplayPort 规范 1.3 版和嵌入式DisplayPort （eDP） 规范 1.4 版
- 支持多达 4 个主链路通道、频率为 1.62Gbps、2.7Gbps（HBR）、5.4Gbps（HBR2)或 8.1Gbps（HBR3)链路速率
- 支持汽车 DP 输入信号检测和通道交换符合 USB C 型电缆插头方向开关
- 支持DP_BR信令模式
- 支持可编程 DisplayPort 接收器均衡输入信号衰减补偿
- 支持扩频时钟（去扩频）以降低 EMI
- 支持快速、完整的链路训练
- 支持 eDP 身份验证：替代加扰种子重置和替代成帧
- HDMI 发射器符合 HDMI 规范 2.0 版和DVI 规范 1.0 版
- HDMI 发射器支持高达 6.0Gbps 的视频定时数据速率4Kx2K@60Hz
- 支持 HDMI 3D 双视图和 3D 音频
- 支持高动态范围 （HDR） 显示
- YCC 4：4：4/4：2：2 到 YCC 4：2：2/4：2：0，仅 Y（灰色显示）转换支持
- 符合 HDCP 2.2 规范的 HDCP 引擎，内置 HDCP 钥匙
- 支持 HDCP 2.2 中继器
- 集成有源 DDC 缓冲器和相关控制寄存器
- HDMI DDC 支持 SCDC
- 支持 IIC-over-AUX 事务
- 支持 USB C 型电缆插头的 AUX CH 极性反转方向开关
- 支持输出驱动器上的可编程预加重
- 符合 USB Type-C 电缆和连接器的 USB Type-C 端口规范修订版 1.3。
- 符合 USB Power Delivery 规范修订版 3.0,1.1 版，USB Type-C 上集成了 USB Power Delivery BMC 收发器港口
- 集成 Ra、Rd 和 Rp，用于 USB Type-C
- 用于处理控制逻辑的嵌入式 MCU
- 全速 USB 广告牌模块，支持 USB 2.0 PHY 综合
- 嵌入式EEPROM，集成EDID缓冲器
- IIC Slave、USB 2.0 可用于固件更新
- IIC从接口可用于调试
- 低功耗架构，支持自动省电模式和低待机电流
- 防回驱动支持
- 符合 RoHS 标准和无卤素封装

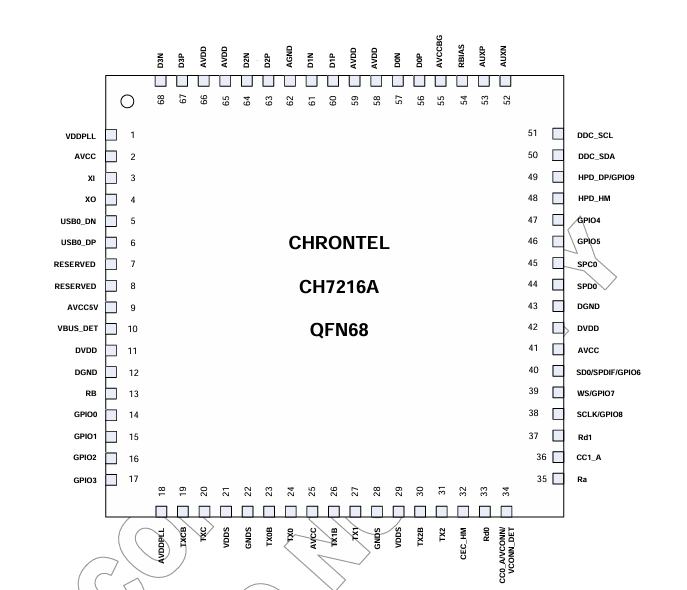

- 采用 64 引脚 QFN 封装
