Chrontel 的 CH7217A 是一款低成本、低功耗的半导体器件，通过 USB Type-C 连接器将 DisplayPort 信号转换为 HDMI/DVI。款基于 USB Type-C 的创新 DisplayPort 接收器集成了 HDMI 发射器，专为 USB Type-C 转 HDMI 转换器、适配器和加密狗设备而设计。通过CH7217A先进的解码/编码算法，将输入的DisplayPort高速串行多媒体数据无缝转换为HDMI/DVI输出。CH7217A的 DP/eDP 接收器符合 DisplayPort 规范 1.4 和嵌入式 DisplayPort （eDP） 规范 1.4 版。凭借复杂的 DisplayPort 信号检测和通道交换/AUX极性反转逻辑，该CH7217A支持 USB Type-C 电缆插头方向开关。集成了内部HDCP密钥，该设备支持HDCP 2.2规范。在设备的接收器模块中，支持四个 DisplayPort 主链路输入，数据速率为 1.62Gbps、2.7Gbps、5.4Gbps 或 8.1Gpbs，并将输入信号转换为高达 4Kx2k@60Hz 的 HDMI 输出。利用 USB Power Delivery 控制逻辑、用于 USB 设备识别的 USB 广告牌模块以及 DisplayPort 独特的源/接收器“链路训练”例程，该CH7217A能够在初始化过程完成后立即将视频显示调到 HDMI/DVI TV/MONITOR。
该CH7217A还支持来自 DP Rx 或 SPDIF/IIS 端口的多达 8 通道音频输入和来自 HDMI Tx 的输出，采样率高达 192 KHz。可用音频带宽取决于像素时钟频率、视频格式时序以及是否需要内容保护重新同步。凭借复杂的 MCU 和嵌入式 ROM，CH7217A

支持自动启动和 EDID 缓冲区。利用从嵌入式ROM自动加载的固件，CH7217A支持DP输入检测、HDMI连接检测，并确定自动进入省电模式。

特征

1. 符合 USB Type C 标准上的 DisplayPort 备用模式
2. 符合 DisplayPort 规范 1.4 版和嵌入式 DisplayPort （eDP） 规范 1.4 版
3. 支持多达 4 个主链路通道，链路速率为 1.62Gbps、2.7Gbps （HBR、5.4Gbps （HBR2） 或 8.1Gbps （HBR3)链路速率
4. 支持汽车 DP 输入信号检测和通道交换，以符合 USB C 型电缆插头方向开关
5. USB C 型电缆插头方向开关支持 AUX CH 极性反转
6. 支持自适应 DisplayPort 接收器均衡，用于补偿输入信号衰减
7. 支持快速、完整的链路训练
8. 支持 eDP 身份验证：替代加扰种子重置和替代成帧
9. HDMI 发射器符合 HDMI 规范 2.0 版和 DVI 规范 1.0 版
10. HDMI 发射器支持高达 6.0Gbps 的数据速率，用于 4Kx2K@60Hz 的视频定时
11. HDMI DDC 支持 SCDC
12. 支持通过 AUX 的 CEC 隧道
13.  高动态范围 （HDR）静态元数据：HDR10 （SMPTE ST2084）、 支持混合对数伽玛 （HLG）、杜比视界 （SMPTE ST2084）
14. 支持RGB/YCC444/422至YCC444/422/420转换，深色深可达16位
15. 支持渐进式 3D 视频格式
16. 符合 HDCP 2.2 和 HDCP 1.4 规范的 HDCP 引擎，带有内部 HDCP 密钥
17. 支持 HDCP 1.4/2.2 中继器
18. 集成了 2 个 USB Type-C 端口，符合 USB Type-C 电缆和连接器规范修订版 2.0
19. 符合 USB Power Delivery 规范修订版 3.0，具有 USB Power Delivery BMC 收发器集成在 USB Type-C 端口上
20. 充电直通功能支持
21. 快速角色交换支持
22. 支持SPDIF/IIS输入，音频采样率高达192KHz
23. 片上音频解码器，支持 DP Rx 的 8 通道音频输入 并从 HDMI Tx 输出，支持 LPCM（16/20/24 位）格式带采样速率高达 192kHz，压缩音频格式（AC3、DTS、DTSHD MA 和 Dolby MAT）和 HBR 音频格式，帧速率高达 1536kHz
24. 集成 Ra、Rd 和 Rp，用于 USB Type-C
25. 用于处理控制逻辑的嵌入式 MCU
26. 支持全速 USB 广告牌模块，集成了 USB 2.0 PHY

27. 嵌入式 ROM、集成 EDID 缓冲器
     IIC 从机、USB 2.0 可用于固件更新
     IIC 从接口可用于调试
     低功耗架构，支持自动省电模式和低待机电流
     低功耗架构
     符合 RoHS 标准和无卤素封装

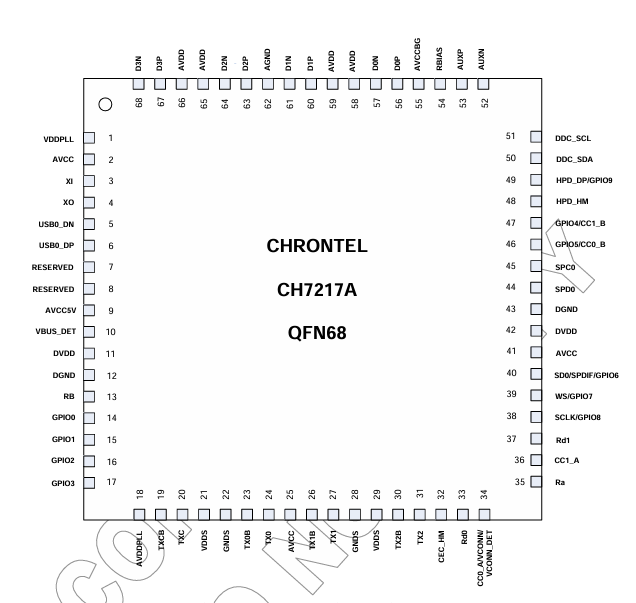

     采用 68 引脚 QFN 封装
