描述：

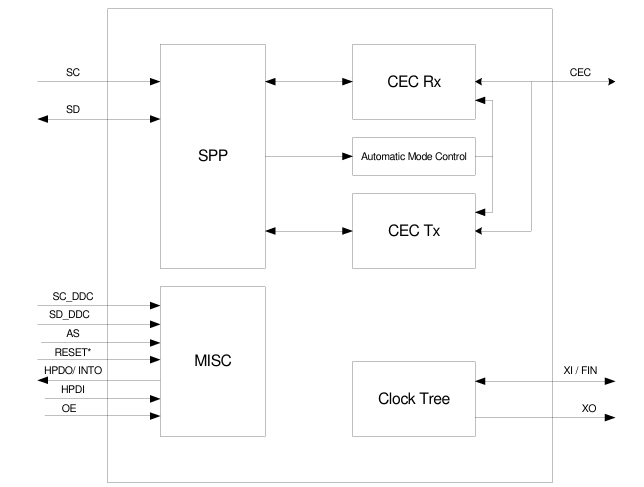

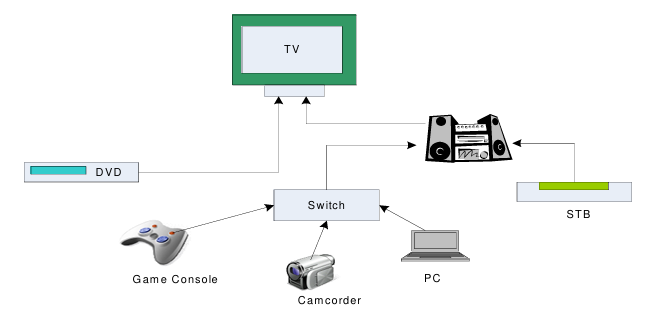

Chrontel 的 CH7322B 是一款低成本、低功耗的半导体器件，专为 HDMI 系统设计，可轻松实现消费电子控制 （CEC） 功能，使消费者只需一个遥控器即可管理其所有 HDMI CEC 外设。该器件处理 CEC 消息帧的创新方法可以帮助我们的客户实现所需的 HDMI-CEC 功能，而无需使用微控制器对复杂且耗时的 CEC 功能进行编程。

为了降低 CEC 开发的复杂性，该CH7322B集成了一种强大而强大的机制来处理 CEC 消息帧并执行一些作码命令。该器件先进的自动模式技术仅为 HDMI-CEC 播放系统提供了完成三个强制性 CEC 功能的能力——一键播放、暂停和恢复，而无需对任何CH7322B寄存器进行编程。例如，当 HDMI-CEC DVD 播放器处于待机模式时，如果收到 CEC“设置流路径”作码，CH7322B将生成中断信号以触发主机控制器恢复系统正常运行。

更复杂的 CEC 功能，如 AV 设备的录机控制、调谐器控制、音量调节和录制功能，也可以通过编程CH7322B内部寄存器来实现。一旦验证接收到的 CEC 消息帧，CH7322B 会将嵌入式 CEC 函数作码存储到寄存器缓冲区中，并发送中断信号以通知主机控制器。然后，系统可以根据存储在CH7322B寄存器缓冲区中的作码命令执行作。

CH7322B具有主DDC接口，当热插拔信号为高电平时，CH7322B会自动在HDMI接收器的EDID块中获取其物理地址，并将其保存在指定的寄存器中以备将来使用。

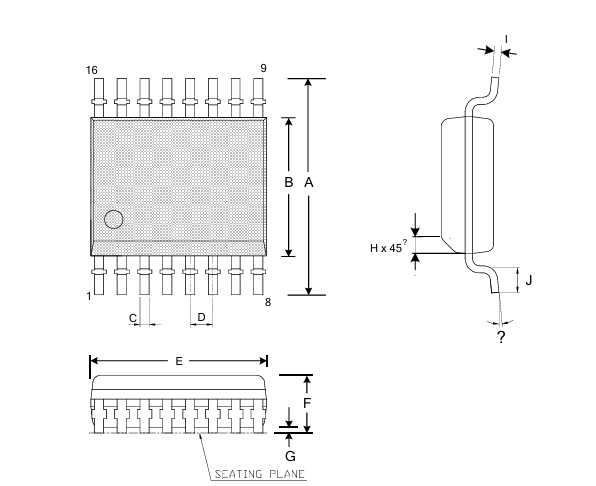

该CH7322B接受由晶体或外部时钟源生成的宽输入时钟频率，用于CEC命令时序。这款低成本、节能、节省空间的器件采用 16 引脚无铅 SSOP 封装。

特征

符合消费电子控制 （CEC） 1.3a 版

全工作条件下小于 10mA

通过两线串行端口完全可编程

可编程电源管理

自动模式技术 支持强制性的 CEC 功能，例如一键播放、电源状态等，无需软件编程

能够通过访问内部寄存器来支持完整的 CEC 功能。

通过中断和寄存器报告 CEC 事件

4 至 50 MHz 之间的灵活晶体频率输入或 1 至 100Mhz 的外部 CMOS 时钟

DDC 主站获取物理地址

串口电压支持1.8V至5V

单 3.3V 电压电源

1.8V至3.3V的可调中断电压电平

HBM 高达 8KV ESD 保护

应用设备

• DVD播放器

• DVD录像机

• 数码摄像机

• 个人电脑

• 音视频接收器

• 数字机顶盒
