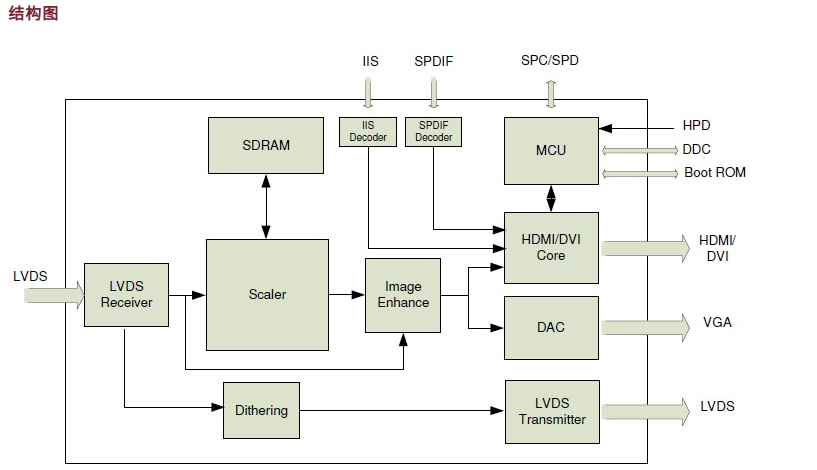

CH7036 专为需要在外部显示器（如 HDMI/DVI 显示器）上播放高清 （HD） 内容视频的消费电子设备和个人计算机而设计。

CH7036 的 HDMI 发射器设计用于支持 1080p 高清电视。对于没有 HDMI 输入的台式显示器，CH7036 能够禁用 HDMI 模式并输出 DVI 信号或模拟 RGB 信号 （VGA）。为了支持多显示器，CH7036 可以输出 HDM/DVI 或模拟 RGB 信号以及 LVDS 信号直通。

CH7036 的单通道 LVDS 接收器/发射器符合 SPWG 规范，这是面板制造商使用的常用 LVDS 标准。每个输入/输出LVDS接口都配备了4/1对差分信号总线，以支持视频数据和时钟。如果系统制造商使用更便宜的 18 位面板，则内置抖动机制可用于近似真正的 24 位彩色视频数据。相反，如果输入数据只有 18 位颜色，则还支持高端 TFT LCD 的 24 位颜色模拟。

该器件的LVDS接收器可以接受高达85MHz或1366x768分辨率的最大视频时钟频率，每像素24位颜色。强大的缩放引擎与其他视频处理电路协同工作，将存储在内部 SDRAM 中的捕获的 LVDS 信号转换为高清内容视频数据。内置混音器将此高清数字 RGB 信号与解码的音频流组合成 HDMI 格式数据，这些数据将被序列化以供 CH7036 TMDS 编码器输出显示。

CH7036 支持 SPDIF 和 2 通道 I2S 数字音频输入。其高保真音频解码器引擎能够为 192 个通道采样高达 2kHz 的音频频率。

利用其高速内部帧缓冲区，CH7036 的缩放引擎可以增加屏幕显示的灵活性。视频增强功能包括调整 HDMI/DVI 和 RGB 输出显示分辨率的大小、执行帧速率转换以及旋转显示方向。其他视频微调（例如亮度控制或对比度调整）可用于改善模拟 RGB 显示器上的显示效果。

当CH7036上电时，其MCU能够自动执行设备内部存储器中的设备配置软件。当存储器中的固件被编程为支持 EDID 通信和 HPD 时，如果 HPD 被置位，MCU 将切换 DDC 总线以从 HDMI/DVI 监视器检索显示时序。此外，当 CH7036 的 HPD 为高电平时，MCU 可以生成中断信号以托管。

CH7036 支持可选的 HDCP 功能，以防止非法复制高清内容媒体。

特征

• HDMI 发射器符合 HDMI 1.4 规范和 DVI 1.0 规范



• HDMI Tx 支持多达 1920x1080@60Hz


• 支持高达 1080p 的 VGA 显示


• 用于读取 EDID 的 DDC 主站


• 支持 HDMI/DVI 的热插拔检测 （HPD）


• 可选的 HDCP 规范 1.4 版功能


• 三个10位高速DAC


• DAC可以通过编程内部寄存器来关闭。支持分离的复合同步


• 监控连接检测能力。可以通过设备的内部寄存器检索连接状态


• 亮度和对比度的像素级色彩增强（仅限模拟 RGB）


• SPDIF音频接口支持高达20位数据流192kHz/2ch


• 支持高达 24 位数据流的 I2S 数字音频输入（32kHz/2 通道、44.1kHz/2 通道、48kHz/2 通道、88.2kHz/2 通道、96kHz/2 通道、176.4kHz/2 通道和 192kHz/2 通道）


• 片内帧缓冲器允许灵活的输入LVDS视频定时。


• 能够转换输入视频帧率以满足外部显示器的刷新率要求


• 先进的缩放引擎，可放大/缩小 HDMI、DVI 和模拟 RGB 输出的显示分辨率


• 可编程自适应去闪烁滤波器


• 图像显示旋转支持 HDMI/DVI 和模拟 RGB 输出。屏幕显示可以旋转 90/180/270 度或水平或垂直翻转


• VGA 显示器的水平/垂直位置移动是可编程的


• 灵活的晶体或振荡器时钟输入频率，用于模拟 RGB 输出 （2.3MHz – 64MHz）。HDMI 输出建议使用 27 MHz 外部晶体。


• IO 和 SPC/SPD 电源电压范围为 1.8V 至 3.3V


• 可编程电源管理


• 该器件可通过串行端口完全编程，也可以从 Chrontel Boot ROM （CH9904） 自动加载固件

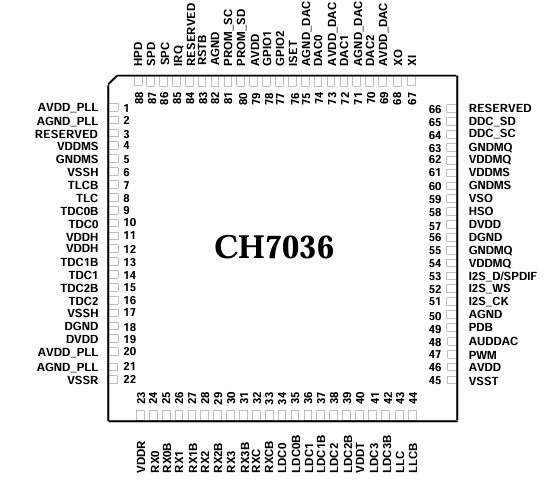

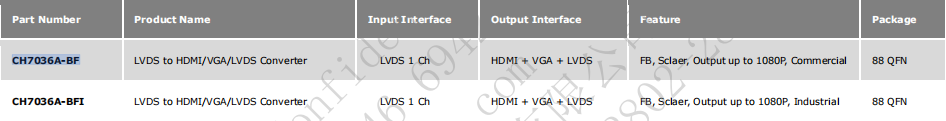

• 采用 88 引脚 QFN 封装

应用领域

 网本

 MID（移动互联网设备）

 平板电脑

 工业计算机
