手机中的SIM卡托作为手机和SIM卡之间的“连接桥梁”，保障手机与运营商网络连接，实现正常通话、上网等功能。SIM卡托多选用不锈钢片或者合金材料加工而成，来确保SIM卡托在实际使用过程中具有足够的坚韧度。实际生产过程中由于生产工艺等影响，可能出现SIM卡托表面不平整或SIM卡卡槽深度未达到要求等缺陷，若未能及时发现，在装配成品后会影响产品的使用性能。大恒图像研发的SIM卡托段差及平面度检测系统可以对SIM卡托段差及平面度进行检测，保证产品的良品率，提升生产效率。

方案难点

由于试验测试平台存在一定的整体震动，导致数据存在运动方向的波浪状数据变化。

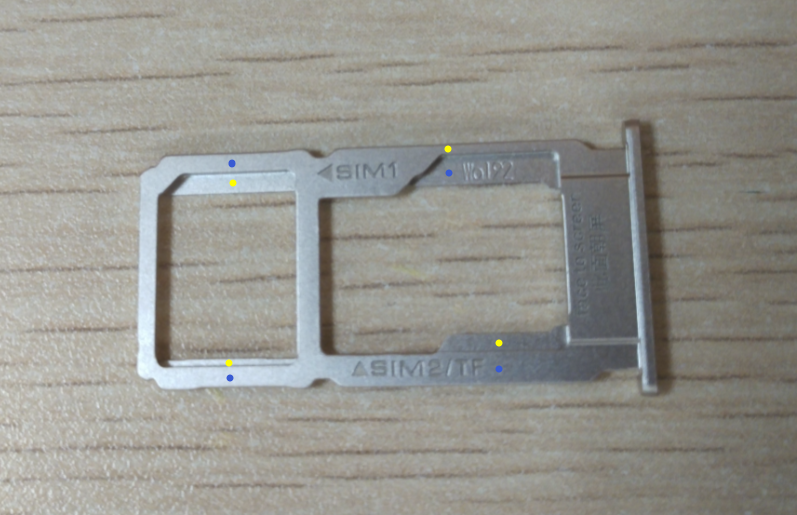

段差：检测蓝色点标识位置相对于黄色标识点位置的高度段差。

段差检测

平面度：检测蓝色标识点位置的平面度。

平面度检测

参数要求：

方案概述

SIM卡托段差及平面度检测系统选用大恒图像代理厂商德国Automation Technology（AT）公司的C5系列智能高速3D测量相机搭配美国Coherent公司的3D激光器，通过扫描激光线采集物体的三维轮廓，并使用多种分析算法进行内部处理生成3D扫描数据，保证目标被测位置都具有至少20个像素以上的有效数据区域，实现对SIM卡托段差及平面度的检测。

测试系统

测试结果

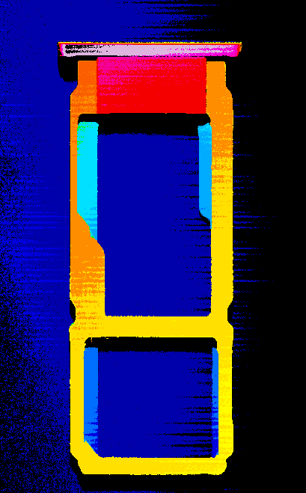

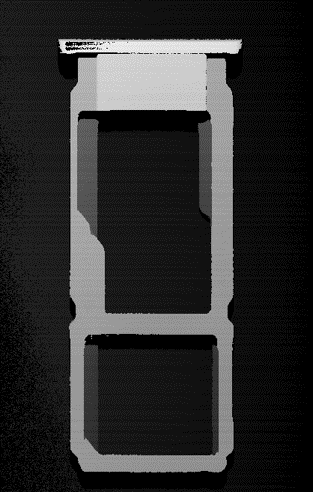

高度图		伪高度图

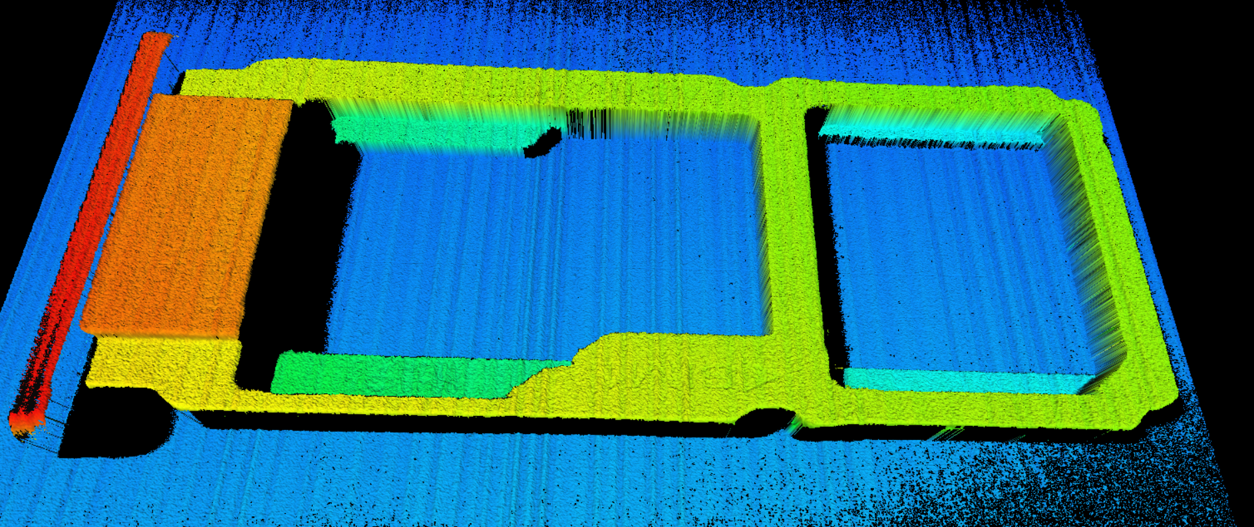

3D重构点云显示效果

相关推荐

客户定制服务

如果您也有类似的需求却无从开展，大恒图像可以提供一对一的定制化服务，我们的工程师可以为您在架设、开发、部署等多个关键节点提供解决方案，帮助您解决问题。
