德承DS-1202加速自动光学检测,提升产线瑕疵检测效率
收藏
2022-03-03 16:52:43来源: 中国机器视觉网

背景介绍

近年来,高速增长的自动化视觉检测系统是工业4.0和智能工厂发展中重要的趋势之一。所谓的自动化光学检测 (AOI)系统是由相关的软硬件所组成,其中传感器或摄像头以及光源属于硬件,而软件则是将所收集到的影像依据用户的判别设定进行正常与异常物体的区分。AOI拥有多样优点包括非接触式、速度快、精准度高且营运成本低,可大幅改善传统制造业在质量控制中以人力进行检测的缺点。

AOI技术一般常用于电子产品的质量检测,举凡晶圆、LCD 面板和印刷电路板等。然而其他领域的应用也非常广泛,如太空探索、航空、生物医学、医疗、太阳能等。

德承的案例客户是一家知名的电子产品制造商,他们需要在生产线上导入AOI系统,来检测军用强固笔记本电脑的外观、螺钉、标签及孔位的正确性。在AOI系统中,透过飞拍模式实现高速无顿点连拍,并进行高速图像处理和分析。德承提供了DS-1202嵌入式电脑并整合NVIDIA GeForce® GTX 1050 GPU作为此套AOI系统的核心平台。

客户需求

· 高运算效能

作为AOI系统处理图像信号和快速视觉检测的核心电脑,必须是具备高运算能力的工业电脑,可迅速帮助客户实现稳定的质量控管与提高营运的效率。

· PCIe扩展槽

单靠CPU本身无法及时大量的处理复杂的算法。GPU具有高并行内核架构,在处理图形数据和复杂算法方面拥有比CPU更好的效率。因此,电脑必须具备PCIe插槽以额外扩展GPU卡。

· 丰富I/O

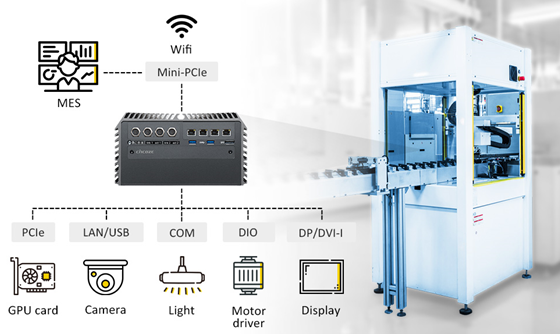

电脑需要丰富的I/O接口如USB、COM、LAN和DIO等来连接相关的周边设备,包括摄像头、照明、LED指示灯和显示器等。还需要无线网络将数据资料上传到制造执行系统﹙MES﹚以进行记录和评估。

为何选择德承?


· Intel® Core™处理器

德承的DS-1202可扩展型工业电脑搭载Intel®第8代和第9代Core™ i7/i5/i3处理器和64GB DDR4内存,可满足高效能、高稳定的运算需求。DS-1202杰出的运算效能,无惧大量运算需求的机器视觉应用。

· 创新的系统设计

DS-1202本身为无风扇设计,具有优化的系统散热设计可有效散热。当DS-1202搭载65W CPU时,外接式风扇能使DS-1202在密闭闷热的环境中稳定运作; 而对于加装额外的高功耗扩展卡,例如用于机器视觉应用的GPU卡则可透过安装内部风扇,进行良好的散热。完善的系统设计使DS-1202可在极端恶劣的工业现场环境中使用。

· 丰富I/O及模块化弹性扩展

DS-1202具有丰富的I/O,例如2个GbE网口、8个USB、1个 DVI-I、2个DisplayPort、2个RS-232/422/485串口、1个高速M.2 NVMe 储存。面对额外的I/O和功能需求,可透过德承的CMI 和CFM专属模块进行扩展,添加如GbE LAN/PoE功能和车载智能点火控制。而3个全尺寸Mini-PCIe插槽可落实无线通信功能或其他扩展性。此外,DS-1201可支持一个PCI/PCIe扩展,而DS-1202可支持两个PCI/PCIe扩展。

如需效能更强大的可扩展型工业电脑,德承的DS-1300系列将会是更好的选择。DS-1300是一款高效能可扩展型嵌入式电脑,搭载Intel®第10代Xeon®/Core™处理器,具备严苛环境的高耐受性(符合美军设备检验标准MIL-STD-810G)及宽温工作范围(-40~70°C)。
