检测要求

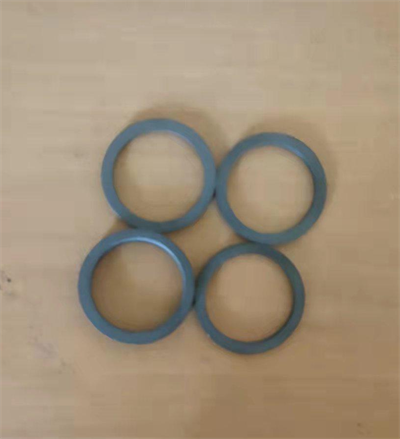

本次产品实体如下图

客户需要同时检测内壁和表面的瑕疵，产品可能出现的瑕疵包括表面崩裂伤，脏污等，都需要能够清晰地在图像中表现出来。

检测效果

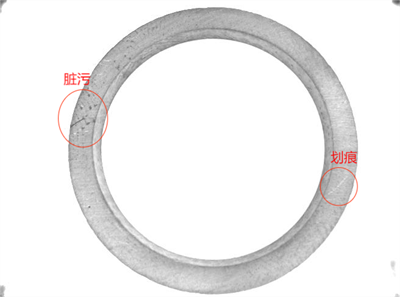

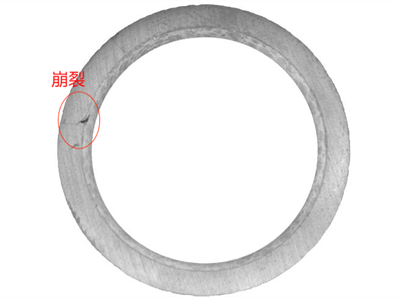

光学方案拍摄到的物体图像如下：

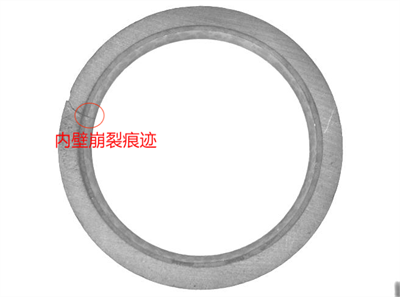

圆环形磁环表面的崩裂纹、脏污这一类较大，较明显的瑕疵可以检出，划痕这一类比较细微的瑕疵也能检测到。同时磁环内壁的成像也很清晰，裂纹检出效果好。

方案核心

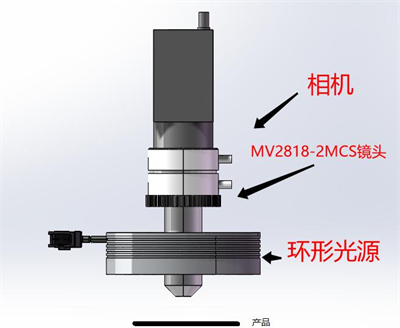

内孔检测光学镜头，本案例光学方案核心是内孔检测光学镜头（MV2818-2MCS），场景装置结构如下图。

超大景深内孔检测光学镜头，实现360°对焦，适用于厚度较大的孔洞内壁与底部成像。镜头结构设计紧凑，机身小巧，空间限制更小。由于特殊光学设计，可以在外部对物体内壁进行成像。
