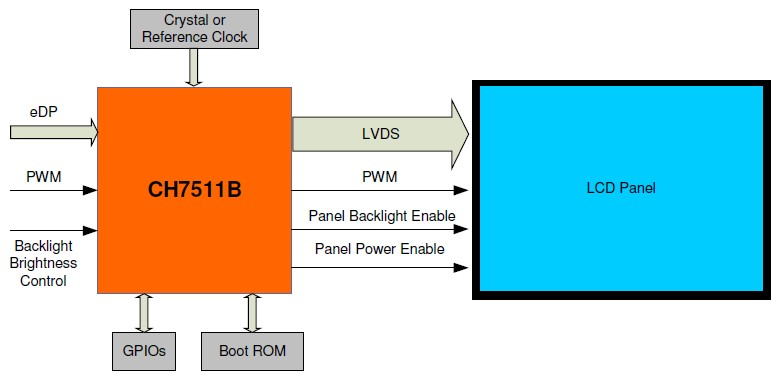

Chrontel 的 CH7511B 是一种低成本、低功耗的半导体器件，可将嵌入式 DisplayPort 信号转换为 LVDS（低压差分信号）。这款创新的 DisplayPort 接收器集成了 LVDS 发射器，专为一体机和笔记本电脑细分市场而设计。通过CH7511B先进的解码/编码算法，输入的eDP高速串行视频数据可以无缝转换为LVDS，LVDS是一种流行的显示技术，用于中/大尺寸LCD显示器的高速串行链路。利用 eDP 独特的源/接收器“链路训练”例程，当 CH7511B 和图形芯片之间的初始化过程完成时，该CH7511B能够立即将视频显示显示显示到 LCD。

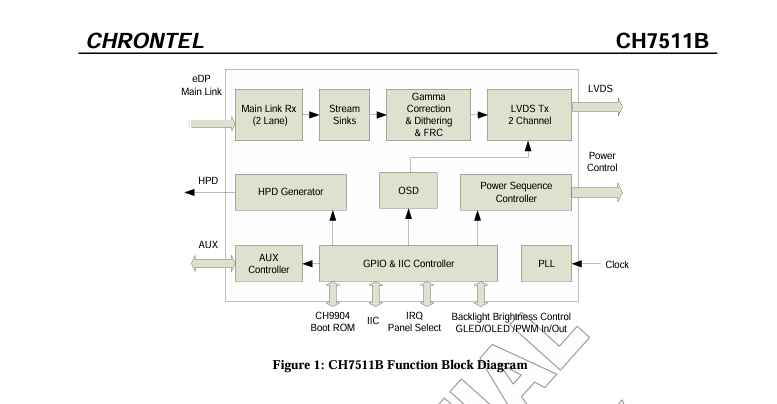

该CH7511B旨在满足嵌入式 DisplayPort 规范 1.2 版的要求。在器件的接收器模块中，支持两个数据速率为 1.62Gb/s 或 2.7Gb/s 的 eDP 主链路通道输入，可以接受 18 位 6：6：6 或 24 位 8：8：8 的 RGB 数字格式，用于高达 1920x1200 的 LVDS 输出。为了顺应GPU的显示帧率降低等全新省电方案，CH7511B配备了动态刷新率切换方式，可自动降低至LVDS面板支持的低刷新率。

集成的 LVDS 发射器支持单端口和双端口 LVDS 输出，以驱动高达 WUXGA （1920x1200） 的显示分辨率。CH7511B支持通过GPIO[0：3]引脚控制或写入芯片寄存器进行面板选择。为了减少 EMI 辐射，CH7511B 的 LVDS 编码器模块集成了扩频控制，其扩频百分比可以通过内部寄存器进行调整。

背光开/关和PWM是CH7511B LVDS电源控制模块中设计的两个亮度控制功能。通过AUX通道发送的亮度控制命令可以通过CH7511B动态转换并转换为LCD背光控制信号。CH7511B会将最后的亮度级别设置保存到 BOOT ROM 中，并在通电时恢复。CH7511B可以根据视频流动态调整背光亮度，节省功耗，支持OSD显示。

eDP 链路训练完成后，CH7511B将立即将 eDP 信号转换为 LVDS 输出。此功能可以通过在连接到CH7511B的串行 BOOT ROM 中加载面板的 EDID 和CH7511B的配置设置来实现。在系统上电期间，以及通过AUX通道完成eDP链路训练后，CH7511B将根据存储在BOOT ROM中的面板上电时序生成LVDS信号。

特征

• 支持嵌入式 DisplayPort （eDP） 规范 1.2 版。


• 支持2个主链路通道，链路速率为1.62Gb/s或2.7Gb/s，适用于笔记本电脑应用


• 支持输入色深 6，RGB 格式每像素 8 位


• 支持增强型取景模式


• 支持高达 1920x1200 分辨率的 VESA 和 CEA 时序标准，8 位输入和 60Hz 刷新率


• 支持动态刷新率切换


• 支持伽马校正


• 面板调谐方法，包括抖动和 6 位 + FRC


• 嵌入式 DisplayPort 系统的快速、全链路训练


• 支持 eDP 身份验证：替代加扰种子重置和替代成帧


• 2种工作模式：连接27MHz晶体，注入27MHz时钟


• 可编程 LCD 面板电源序列


• 支持18位单口、18位双口、24位单口和24位双口LVDS输出接口


• 支持 LVDS 应用的 OpenLDI 和 SPWG 位映射


• 支持面板选择通过GPIO引脚控制或写入芯片寄存器。


• 灵活的LVDS输出引换


• 输入无效时出现空白面板


• 支持PWM。通过 AUX 通道、PWM 引脚和 BLUP/BLDN 引脚进行背光亮度级别控制支持动态背光控制


• BLUP/BLDN 引脚控制背光亮度时支持 OSD 显示


• 热插拔检测


• 上电时自动加载 Boot ROM


• 通过I2C总线或AUX通道更新的串行BOOT ROM数据


• 可编程电源管理


• eDP 输入和 LVDS 输出的 EMI 降低能力。扩频控制可用于传输LVDS信号


• 采用 68 引脚 QFN 封装
