昆泰 ——CH7515A:DP/eDP转4-CH LVDS,支持4K30或1920*1080P@120HZ屏
收藏
公司名称:深圳市泰凌微电子有限公司
发布时间:2025-07-28
有效日期:2031-06-30
应用领域:半导体LCD触摸屏汽车
关键词:其他
产品详情
  1. 描述

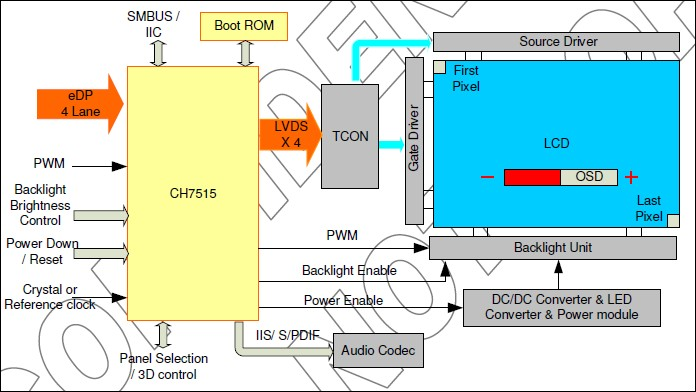

Chrontel 的 CH7515 是一款低成本、低功耗的半导体器件,可将嵌入式 DisplayPort 信号以 RGB/YCbCr 4:4:4/YCbCr 4:2:2 的形式转换为 LVDS。这款创新的 eDP 接收器集成了 4 通道 LVDS 发射器,专为一体机 PC 和笔记本电脑细分市场而设计。利用 DisplayPort 独特的源/接收器“链路训练”例程,当 CH7515 和图形芯片之间的初始化过程完成时,CH7515 能够立即将视频显示调到 LCD。 CH7515 旨在满足嵌入式 DisplayPort 规范 1.2 版的要求。4 eDP 主链路通道接收器支持数据速率为 1.62Gb/s 或 2.7Gb/s 的输入,并且可以接受数字 RGB 信号,用于高达 QSXGA 2560x2048@60Hz的 LVDS 输出。CH7515集成了先进的3D处理模块,最多可支持1920x1080@120Hz种3D显示模式,具有可编程发射器控制信号和3D液晶面板的背光控制信号输出。 背光使能控制和PWM是CH7515面板电源控制模块中设计的两种背光控制功能。通过AUX通道发送的亮度控制命令可以由CH7515动态转换,转换为LCD背光控制信号。或者,可以从背光亮度控制的PWM输入和GOIO引脚输入亮度控制命令。CH7515 会将上次设置的亮度级别保存到外部 BOOT ROM 中,并在通电时恢复。CH7515可以根据视频流动态调节背光亮度,节省功耗,支持OSD显示。 DisplayPort 链路训练完成后,CH7515 将立即将嵌入式 DisplayPort 信号转换为 LVDS 输出。此功能可以通过在连接到 CH7515 的串行外部 BOOT ROM 中加载面板的 EDID 和 CH7515 的配置设置来实现。在系统上电期间和通过 AUX 通道完成 DisplayPort 链路训练后,CH7515 将根据存储在外部 BOOT ROM 中的面板上电定时排序生成 LVDS 信号。 CH7515 中集成了先进的电源管理单元 (PMU),专门设计用于降低正常运行中的功耗。

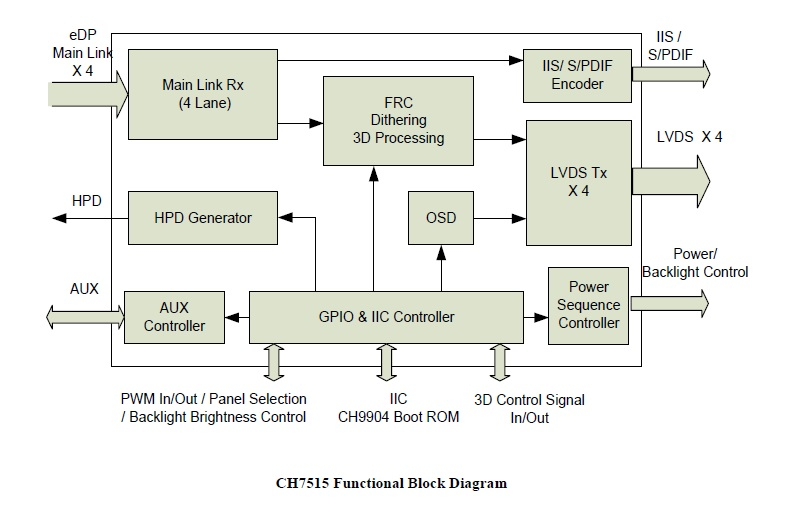

特征



  • 支持 4 个主链路通道,链路速率为 1.62Gb/s 或 2.7Gb/s

  • 支持RGB格式的输入色深6/8/10位/像素

  • 支持高达 QSXGA 2560x2048 @ 60Hz 的 VESA 和 CEA 时序标准,2D 支持高达 QSXGA 2560x1600 @ 60Hz,以及 3D 全高清 1920x1080 @120Hz(L/R 眼框均为 60Hz),具有 10 位图形色深

  • 支持 eDP 身份验证:替代加扰种子重置 (ASSR) 和替代成帧

  • 支持单端口、双端口和四端口LVDS输出接口,具有6/8/10位色深,像素速率高达400MHz

  • 支持 LVDS 应用的 OpenLDI(或 JEIDA)、SPWG(或 VESA)和非 JEITA(仅限 10 位)位映射

  • 灵活的LVDS输出引换

  • 2 通道 IIS/S/PDIF 音频输出

  • 支持动态背光亮度控制,通过AUX通道的命令,或通过PWM输入/输出和背光亮度控制(OSD显示)的接口

  • 支持PWM旁路直通和片上PWM生成(范围30~100%)无效输入时黑面板

  • 支持外部硬件配置的面板选择功能

  • 由固件启动和控制,固件在上电时自动从外部 BOOT ROM 加载。

  • 通过 I2C 总线或 AUX 通道更新的 BOOT ROM 数据

  • 支持动态刷新率(DDR)切换

  • 支持增强型取景模式

  • 3种工作模式:连接27MHz晶体,注入27MHz或14.318MHz时钟

  • 可编程 LCD 面板电源序列

  • 热插拔检测

  • 支持通过GPIO引脚断电芯片

  • 支持通过AUX通道进行电源管理机制

  • DP 输入和 LVDS 输出的 EMI 降低能力。扩频控制可用于传输LVDS信号

  • 每通道原始传输数据的误码率<10-9,控制数据的符号错误率<10-12

  • 低功耗

  • 采用 128 引脚 TQFP 封装 (14 x 14mm)
