一提起芯片，很多人第一时间就想到了其底部排列有序的针脚。这些细小的金属触点，承载着连接芯片与主板的重任。随着技术的迭代，针脚数量更是呈现逐代增加，尺寸逐渐微型化的趋势。

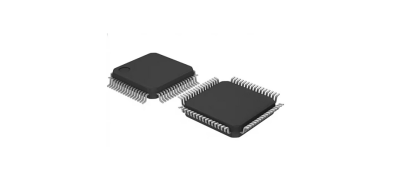

例如四边扁平封装（QFP）的针脚就具有以下特点：

形状：引脚从封装的四个侧面引出，呈“海鸥翼”（L）型。

间距：通常为0.4mm至1.0mm之间。数量：引脚数量较多，引脚数量可以从几十个到几百个不等。尺寸：引脚宽度通常为0.13-0.50mm。

如何高效精准检测？

针脚细且密集，其尺寸无法通过人工检测发现。闪测仪作为一种非接触、高精度检测仪器，相比传统的人工检测，具有更高的精度和效率。光子精密的QM系列闪测仪可以秒测芯片针脚的数量、尺寸、间距等参数，并通过图形化界面直观展示检测结果，便于操作人员判断产品是否合格。

操作真的如此简单？

QM系列闪测仪配备专用测量软件QMVS，操作简单，人人皆可轻松上手。前期编程仅需三步，秒测芯片全部针脚尺寸。

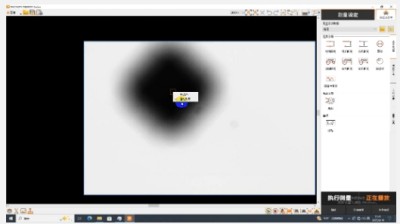

1. 放置工件，点击自动对焦

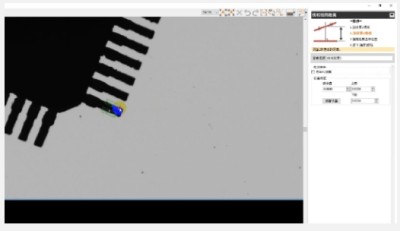

2. 对单个针脚进行检测

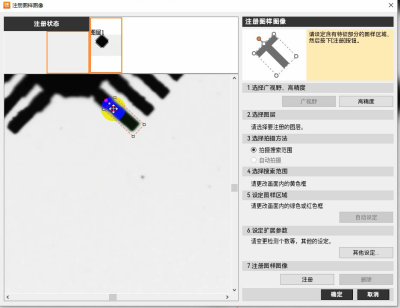

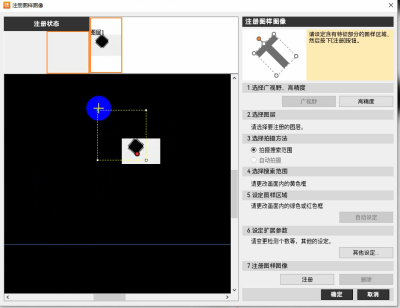

3.  注册图样，框选区域

红框（注册区域）：框选第二步中检测的针脚，点击注册。

 黄框（检测区域）：框选需检测的范围后，确定并保存。

可测多少个针脚？

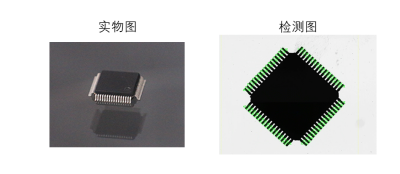

完成上面三步后，进入测量页面，点击设定好的编程，QM系列闪测仪即可一键自动完成测量、分析、判定等全过程。

单个芯片的针脚测量时间可缩短至2-3秒内，大大提高了测量效率。一次可同时测量5000个尺寸，且拥有±1μm的高测量精度，不仅适用于针脚尺寸检测，也适用于大批量生产线的快速全检。
