Chrontel 的 CH7218A 是一款低成本、低功耗的半导体器件，通过 USB Type-C 连接器将 DisplayPort 信号转换为 HDMI 2.1。这款基于 USB Type-C 的创新 DisplayPort 接收器具有高性能 DSC 解码器、集成 HDMI 2.1 发射器，专为 USB Type-C 转 HDMI 2.1 转换器、采用器和扩展坞设备而设计。通过CH7218A先进的解码/编码算法，可以将输入的DisplayPort高速串行多媒体数据无缝转换为HDMI/DVI输出。
可以完全替代vmm7100/vmr00的type-c/dp转HDMI2.18k转换芯片，支持双向pd3.0。该芯片集成了displayport1.4a接收器和HDMI2.1发射机，提供高宽带和高级功能，包括hdr、vrr和音频处理器。

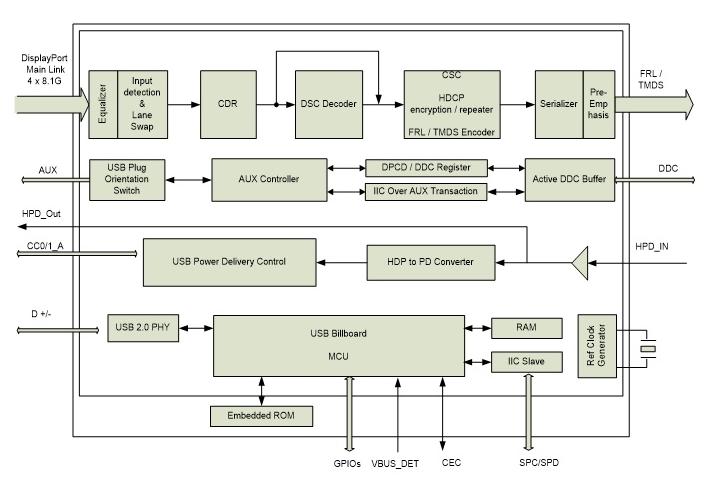

CH7218A的DP接收器符合DisplayPort规范1.4和嵌入式DisplayPort（eDP）规范1.4版。凭借复杂的 DisplayPort 信号检测和通道交换/AUX 极性反转逻辑，该CH7218A支持 USB Type-C 电缆插头方向开关。集成了内部HDCP密钥，该设备支持HDCP 1.4和2.3规范。在设备的接收器模块中，支持四个 DisplayPort 主链路通道输入，数据速率为 1.62Gbps、2.7Gbps、5.4Gbps 或 8.1Gbps，并在固定速率链路模式下将输入信号转换为高达 8Kx4k@60Hz 或 4K2K@120Hz 的 HDMI 输出。利用 USB 供电控制逻辑、用于 USB 设备识别的 USB 广告牌模块和 DisplayPort 的链路训练例程，该CH7218A能够在初始化过程完成后立即将视频显示调到 HDMI 2.1 电视/显示器。
该CH7218A还支持来自 DP Rx 的多达 8 通道音频输入和来自 HDMI Tx 的输出，采样率高达 192 KHz。可用音频带宽取决于像素时钟频率、视频格式时序以及是否需要内容保护重新同步。凭借先进的 MCU 和片上闪存，CH7218A支持自动启动和 EDID 缓冲区。利用从嵌入式ROM自动加载的固件，CH7218A可以支持DP输入检测、HDMI连接检测，并确定自动进入省电模式。
特征
- VESA DisplayPort 规范版本 1.4a
- HDMI发射器支持HDMI规范版本2.1/2.0/1.4b
- HDCP 1.4 和 HDCP 2.3 标准
- 支持HDCP中继器模式
- 包含高动态范围 （HDR） 动态/静态元数据
- DTV 配置文件无压缩高速数字接口 CTA-861-G
- DSC（显示流压缩标准）v1.2a 解码和 DSC 旁路功能
- 视频色彩空间，包括 6/8/10/12 bpc 的 RGB、8/10/12 bpc 的 YCbCr4：4：4 和 YCbCr4：2：2 /4：2：0
- 实现了 RGB 到 YCC 4：4：4/4：2：2/4：2：0 和 YCC 4：4：4/4：2：2 到 YCC 4：2：0 的色彩空间转换
- 数字音频支持多达 8 通道 LPCM（16/20/24 位） 采样率高达 192kHz，压缩音频 格式（AC3、DTS、DTS-HD MA 和杜比 MAT）、HBR 音频格式 帧速率高达 1536kHz，采样率高达 3D 音频格式 192kHz
- USB Type-C© DisplayPort Alt-Mode 转 HDMI 2.1/2.0/1.4a 协议转换器就绪
- 用于 DFP/UFP 的集成 Ra、Rd 和 Rp 电阻器，用于识别连接
- Type-C© SBU 和 DisplayPort AUX 通道之间的无缝切换
- USB Power Delivery 3.0 on CC（控制通道）通信
- 内置 USB Billboard Class 1.2.2 和 USB 2.0 PHY，支持 DisplayPort Alt 模式
- 嵌入式微控制器、ROM 和 EDID 缓冲器
- 通过 Chrontel 专有技术进行固件更新
- 可配置的省电模式和低待机电流
- 符合 RoHS 标准和无卤素封装
采用 68 引脚 QFN 封装
相关方案
Switch Ns2二代掌机HUB底座解决方案：
Chrontel昆泰8K芯片CH7218A-BFK1)USB C转2Lane HDMI8K30/4K120&144高刷+PD100W+USB HUB2)2)USB C转4Lane HDMI8K60/8K30/4K120&144&240高刷+PD100W通过HDMICTS测试并获得USB-IFTID认证:9723,同时支持HDR/DSC/VRR
