产品详情
描述

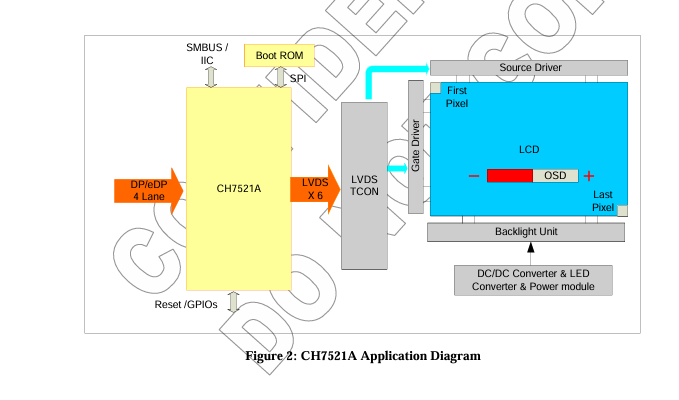

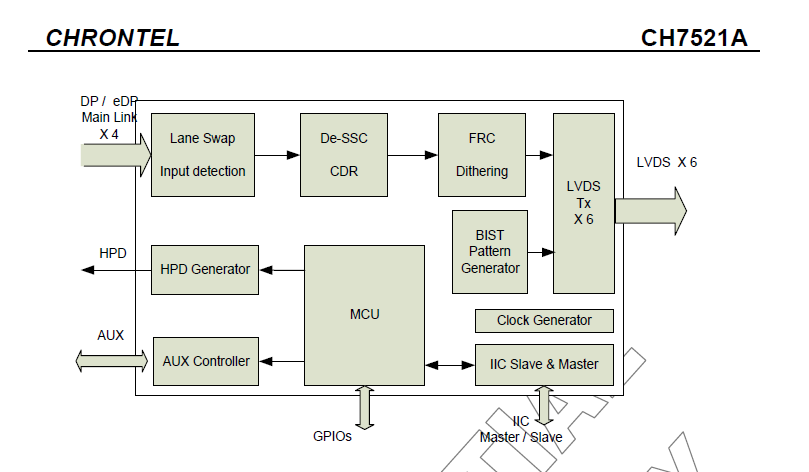

Chrontel 的CH7521A是一种低成本、 将 DisplayPort 信号转换为 RGB 形式的 LVDS。这款创新的 DisplayPort 接收器集成了 6 个 通道LVDS发射机专门设计用于Pro-AV和 汽车细分市场。利用 DisplayPort 独特的源/接收器 “链接训练”例程，CH7521A能够立即调出 初始化过程完成后，视频显示到 LCD CH7521A和图形芯片。 该CH7521A旨在满足 DisplayPort 规范版本 1.2 和嵌入式 DisplayPort 规范版本 1.2。4 个主链路通道接收器支持输入 数据速率为 1.62Gb/s、2.7Gb/s 或 5.4Gb/s，并可接受数字 RGB LVDS 输出信号高达 7680x1080@60Hz 或 4800x2160@60Hz。 CH7521A 将转换 DisplayPort DisplayPort Link 训练完成后向 LVDS 输出发出信号。这 功能可以通过加载面板的 EDID 和CH7521A的 连接到 CH7521A。在系统通电期间和 DisplayPort Link 完成时 通过AUX通道进行训练，CH7521A将根据 面板上电时序存储在外部 BOOT ROM 中。 高级区域 CRC 检查和信号 故障检测模块及相关中断机构 在CH7521A中，这是专门为降低信号风险而设计的 正常消费者或工业作中的传输误差。 |
特征
符合 DisplayPort 规范 1.2 版和嵌入式 DisplayPort （eDP） 规范 1.2 版
l 支持VESA和CEA时序标准 以 8/10 位图形颜色深度7680x1080@60Hz或4800x2160@60Hz
l 支持单口、双口、四口 端口和六端口LVDS输出接口
l 无水晶
l 内置自检模式支持
l 热插拔检测
l 支持10位至8位抖动 和 8 位 + FRC
l 区域CRC检查支持
l 无效期间的黑色面板或色条 输入和故障检测
l 左右 15 像素重叠 侧面支持，并由内部寄存器启用
l 由固件启动和控制 通电时自动从外部 BOOT ROM 加载
l 集成 EDID 缓冲液，最多可 2 个块
l 通过I2C从机或AUX更新固件 渠道
l I2C 从站支持高达 400K Hz
l 可编程电源管理
l 每通道原始传输数据和符号误差的误码率达到<10-9 控制数据的速率<10-12
l 低功耗
l ESD HBM 4KV
l 采用 128 引脚 QFN 封装 （12.5 x 12.5毫米
